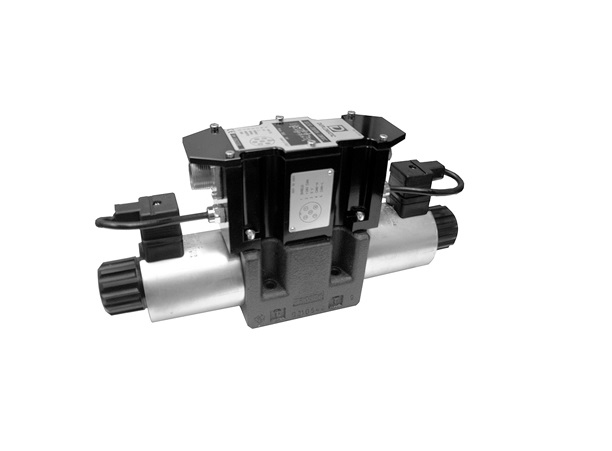

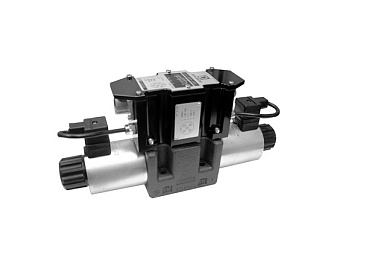

DSE5G — Пропорциональный гидрораспределитель прямого действия со встроенной электроникой

Принцип работы пропорционального гидрораспределителя DSE5G

DSE5G — направляющий гидрораспределитель прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком. Распределитель предназначен для регулирования направления и расхода рабочей жидкости, поступающей к гидравлическим исполнительным механизмам.

Положение золотника изменяется пропорционально управляющему сигналу. Встроенная электроника преобразует входной сигнал в ток, подаваемый на пропорциональные электромагниты, и управляет перемещением золотника.

Интегрированный электронный блок упрощает построение системы управления: распределитель получает питание и опорный сигнал непосредственно через основной электрический разъем.

Технические характеристики DSE5G

Распределители DSE5G имеют стыковое исполнение и монтажную поверхность ISO 4401-05, соответствующую типоразмеру CETOP 05.

• Максимальное давление в линиях P, A и B — 320 бар.
• Максимальное давление в линии T — 140 бар.
• Максимальный расход серии — 90 л/мин.
• Номинальные исполнения по расходу — 30, 60 и 60/30 л/мин.
• Температура окружающей среды — от −10 до +50 °C.
• Температура рабочей жидкости — от −20 до +80 °C.
• Допустимый диапазон вязкости рабочей жидкости — от 10 до 400 сСт.
• Рекомендуемая вязкость — 25 сСт.
• Требуемый класс чистоты рабочей жидкости — 18/16/13 по ISO 4406:1999.

Типы золотников и конфигурации электромагнитов

Тип золотника указывается в коде заказа распределителя:

• C — закрытые центры;
• A — открытые центры;
• CZ — закрытые центры с положительным перекрытием.

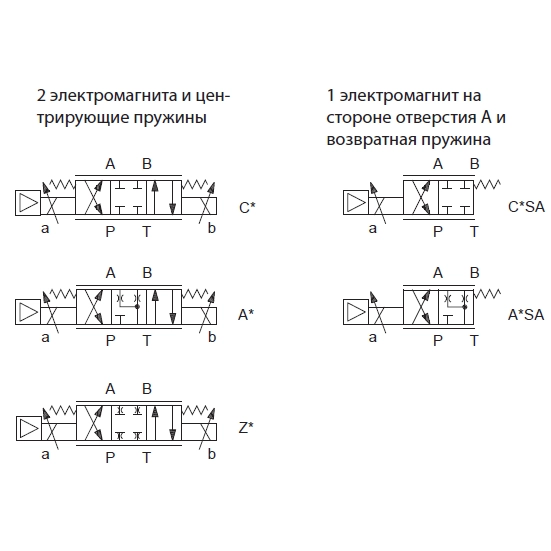

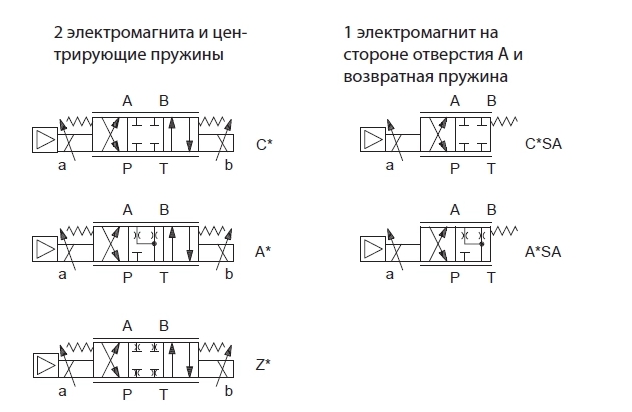

На схемах показаны варианты DSE5G с двумя электромагнитами и центрирующими пружинами, а также исполнения SA с одним электромагнитом со стороны отверстия A и возвратной пружиной.

Исполнения без дополнительного обозначения оснащаются двумя пропорциональными электромагнитами и центрирующими пружинами.

Код SA обозначает конфигурацию с одним пропорциональным электромагнитом со стороны отверстия A и возвратной пружиной.

Номинальный расход распределителей DSE5G

Серия включает исполнения с номинальным расходом 30 и 60 л/мин. Для отдельных конфигураций предусмотрен асимметричный расход 60/30 л/мин.

В обозначении 60/30 первое значение соответствует расходу по направлению P–A, второе — по направлению B–T. Номинальные значения определены при перепаде давления 10 бар.

Интегрированный электронный блок управления DSE5G

Электронный блок установлен непосредственно на корпусе распределителя и управляет током пропорциональных электромагнитов в зависимости от входного сигнала.

В коде заказа предусмотрены два варианта опорного сигнала:

• E0 — сигнал напряжения от 0 до ±10 В;
• E1 — токовый сигнал 4–20 мА.

Питание встроенного электронного блока осуществляется постоянным напряжением 24 В. Основное электрическое присоединение выполняется через разъем K11 с шестью контактами и заземлением.

Функция разрешающего сигнала

Последний символ в коде определяет функцию контакта C основного электрического разъема:

• A — внешний разрешающий сигнал;
• B — внутренний разрешающий сигнал;
• C — контроль 0 В.

Исполнения с кодом B не требуют подачи отдельного внешнего разрешающего сигнала на контакт C.

Уплотнения и рабочие жидкости

Материал уплотнений также указывается в коде заказа:

• N — уплотнения NBR для гидравлических жидкостей на основе минерального масла;
• V — уплотнения FPM для специальных рабочих жидкостей.

Для стандартных исполнений применяются гидравлические жидкости типов HH, HL или HM по ISO 6743-4. При использовании жидкостей типа HFDR требуются уплотнения FPM.

Монтаж распределителя DSE5G

Распределитель допускается устанавливать в любом пространственном положении. Перед вводом гидросистемы в эксплуатацию необходимо удалить из нее воздух.

DSE5G устанавливается на плоскую монтажную поверхность и крепится четырьмя винтами M6×40. Несоблюдение требований к плоскостности и шероховатости поверхности может привести к утечке рабочей жидкости между корпусом распределителя и монтажной плитой.

Монтажные плиты для DSE5G

Код для заказа:

Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком CETOP 05 DSE5G» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
