ECL - Устройство автоматической экономии электроэнергии для электромагнитных клапанов

Характеристики
Артикул
ECL
Напряжение
10…30 В
Допустимый ток
Класс защиты
IP67
Регулируемый ток удержания
25…75%
Дополнительно
Для постоянного тока


Подробное описание

Устройство ECL предназначено для управления дискретными электромагнитными клапанами посредством слаботочной команды, которую можно подавать непосредственно с программируемого логического контроллера.

Штекер плавно подает на электромагнитный клапан ток величиной 100% от номинального значения в течение первых 170 мс для гарантии полного инициирования клапана. Затем ток автоматически снижается до уровня, который обеспечивает удержание клапана в полностью открытом состоянии (ток удержания).

Устройство выполнено в штепсельной версии в соответствии со стандартом DIN43650. Поставляется с монтажным болтом M3 и уплотнительной прокладкой.

Код для заказа: ECL/20.

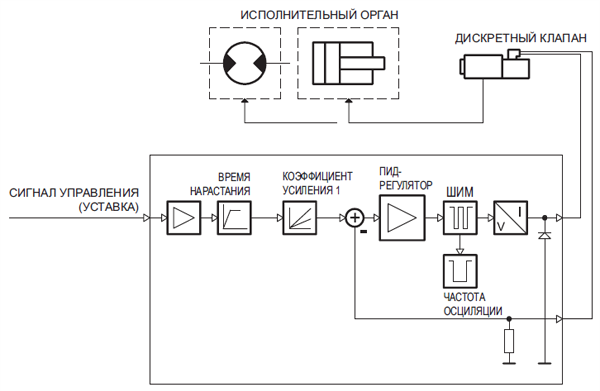

Функциональная блок схема:


Скачать 2D и 3D модели товара «Устройство автоматической экономии электроэнергии для электромагнитных клапанов ECL» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».


Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


6442
Производитель
DUPLOMATIC MS S.p.a.
