EWM-P-AA - Карта управления давлением и усилием в следящих системах цифровая

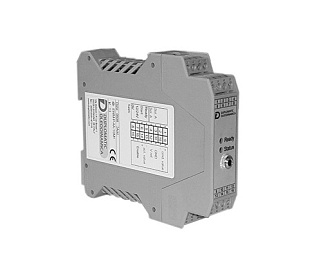

EWM-P-AA - цифровая карта управления давлением и усилием в гидравлических системах с аналоговым сигналом задания и обратной связью. Карта предназначена для управления пропорциональными предохранительными клапанами и редукционными клапанами. Встроенный усилитель мощности позволяет непосредственно управлять электромагнитом клапана, а контур обратной связи использовать для регулирования фактического давления или связанной с ним механической величины.
Управляющий сигнал задает требуемое давление и передается в контур управления клапаном. При использовании датчика давления его сигнал поступает на второй аналоговый вход и используется регулятором для компенсации отклонения фактического значения от заданного. Карта может применяться также для регулирования усилия гидроцилиндра и крутящего момента гидромотора, если соответствующая величина определяется через давление в гидросистеме. В каталоге в качестве типовых применений также приведено регулирование давления в системах с насосами постоянной производительности и насосами с дистанционным сервоуправлением.

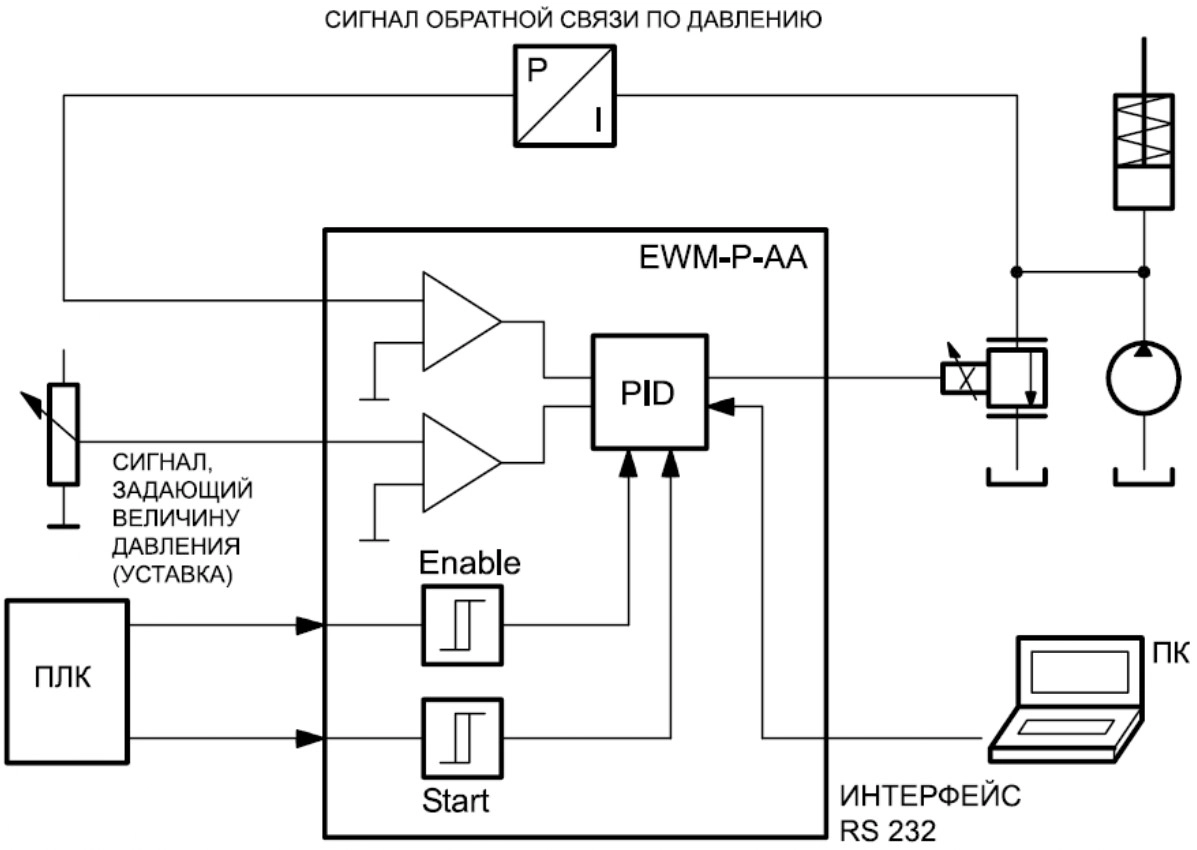

Функциональная блок-схема:
Технические характеристики карты EWM-P-AA
| Параметр | Значение |
|---|---|
| Напряжение питания | 12-30 В DC |
| Сигнал задания давления | 0-10 В или 4-20 мА |
| Сигнал обратной связи по давлению | 0-10 В или 4-20 мА |
| Точность сигнала по давлению | 0,1 % |
| Выходной ток | 1,0 / 1,6 / 2,6 А |
| Встроенный усилитель мощности | есть |
| Интерфейс настройки | RS232C |
| Монтаж | DIN-рейка по DIN EN 50022 |
Регулирование давления и усилия с обратной связью
EWM-P-AA поддерживает работу с аналоговой уставкой давления и аналоговым сигналом обратной связи. Для обоих сигналов предусмотрены диапазоны 0-10 В и 4-20 мА. Контур управления построен на ПИД-регуляторе; его параметры настраиваются с учетом характеристик клапана и динамики гидросистемы. Для уменьшения забросов давления предусмотрены настройки интегратора, а для пропорциональных клапанов с положительным перекрытием можно компенсировать зону нечувствительности.
Обратная связь требуется прежде всего там, где управление клапаном без контроля фактического давления не дает необходимой точности. При наладке системы возможна предварительная оптимизация без датчика давления с контролем по манометру. Карта также может работать без активного контура обратной связи как усилитель мощности для управления пропорциональным клапаном.
Настройка EWM-P-AA и управление электромагнитом
Через программное обеспечение настраиваются время разгона и торможения, параметры ПИД-регулятора, минимальный и максимальный выходной сигнал, компенсация зоны нечувствительности, ток электромагнита, частота и амплитуда осцилляции, а также параметры ШИМ. Выходной ток выбирается из значений 1,0, 1,6 или 2,6 А в зависимости от характеристик электромагнита управляемого клапана.
Подключение к компьютеру выполняется через интерфейс RS232C с использованием комплекта EWMPC. Программное обеспечение используется для конфигурирования параметров, диагностики и сохранения настроек карты.
Подбор и заказ карты управления EWM-P-AA
При подборе EWM-P-AA необходимо учитывать диапазон управляющего сигнала, тип сигнала датчика обратной связи и номинальный ток электромагнита пропорционального клапана. Отдельно оценивается необходимость замкнутого регулирования давления: карта рассчитана на системы, где требуется корректировать управление по фактическому значению давления, усилия или связанного с ним параметра.
ПНЕВМАКС поставляет карты управления EWM-P-AA для пропорциональных клапанов давления. Купить или заказать EWM-P-AA можно с подбором по параметрам клапана, датчика обратной связи и системы управления.
Код для заказа
| Код | Описание |
| EWM-Р-AA/20M1_3895000001АА/20М1_3895000001 |
Цифровая карта управления давлением и усилием в следящих системах, с усилителем мощности |
