MDT - Распределитель гидравлический клапанного типа в модульном исполнении 4401-03 (CETOP 03)

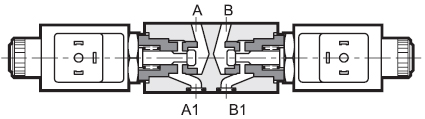

Направляющий распределитель с уплотнением в виде конического седла.
Двухлинейное исполнение, с нормально закрытым состоянием, с герметизацией в обоих направлениях при обесточенном электромагните. Герметичные маслозаполненные электромагниты, доступные как в версии для постоянного тока, так и в версии для выпрямленного переменного тока.
Код для заказа:
| 1 | - | 2 | 3 | / | 4 | - | 5 | / | 6 |
| MDT | D | 1 | 10 | 110 RAC | V |
|
1
|
Направляющий распределитель клапанного типа с электромагнитным управлением. Модульный клапан размера CETOP 03 | |
|
2 |
Конфигурация |
SA = контроль линии A SB = контроль линии B D = контроль в линиях A и B |
|
3
|
Тип конфигурации | 1 = с двойной герметизацией - нормально закрытая |
|
4
|
Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
|
5 |
Напряжение питания катушек |
Постоянный ток: 12V DC = 12 В 24V DC = 24 В Выпрямленный ток: 110 RAC = 110 В 220 RAC = 220 В Остальные варианты напряжения - по запросу |
|
6
|
Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |

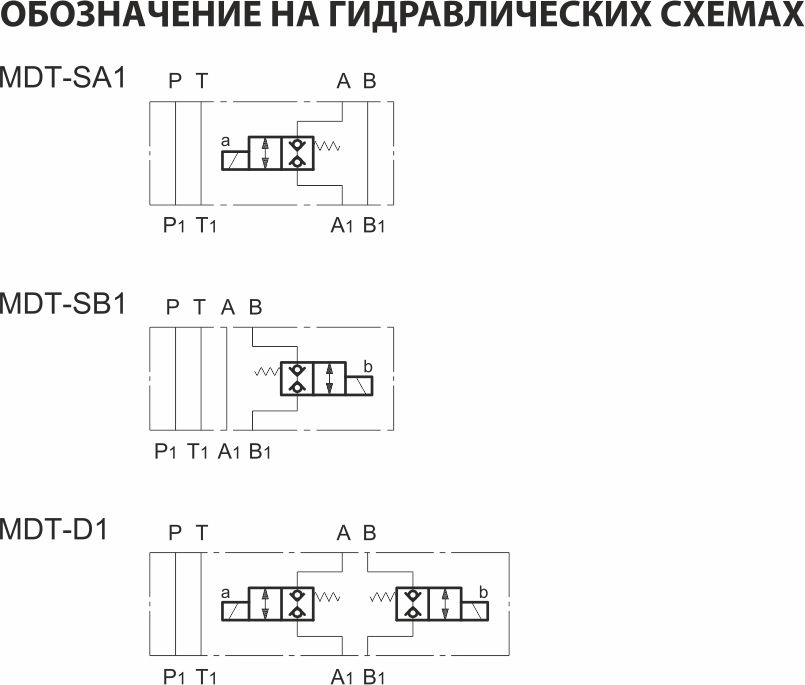

- Конфигурация "SA": применяется для контроля потока в линии A
- Конфигурация "SB": применяется для контроля потока в линии B
- Конфигурация "D": применяется для контроля потока в линиях A и B
Скачать 2D и 3D модели товара «Распределитель гидравлический клапанного типа с электромагнитным управлением в модульном исполнении 4401-03 (CETOP 03) MDT» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
