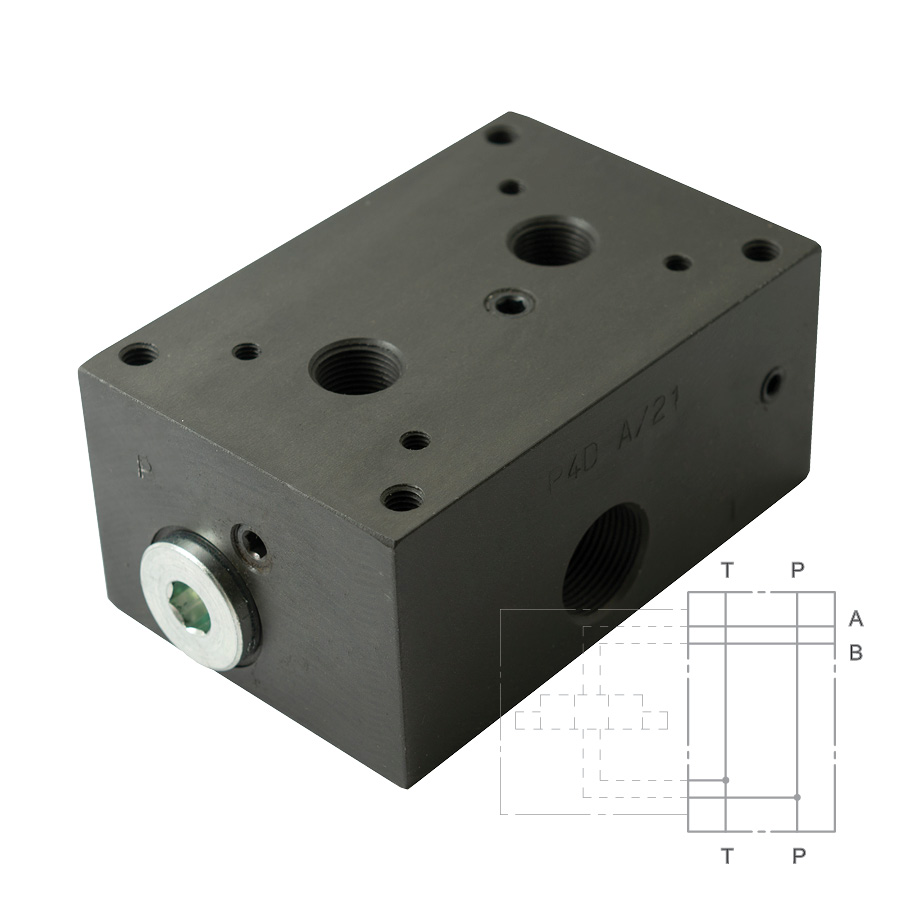

P4D-A/21_1561471 - Плита для монтажа  MRQA* + VR-I* и последующего монтажа плит P2D, сталь

P4D-A/21 — стальная монтажная плита для установки клапанов MRQA* и VR-I* с последующим присоединением плит серии P2D. Она применяется как базовый элемент модульного гидравлического блока.

Каналы P и T проходят через корпус плиты и обеспечивают соединение напорной и сливной линий между установленной аппаратурой и последующими элементами батарейной сборки. Рабочие каналы A и B выведены в боковые резьбовые порты.

Такая конструкция позволяет объединить клапаны MRQA* или VR-I* с модульной аппаратурой CETOP 03 и организовать отдельное подключение рабочих трубопроводов. Проходные каналы P и T обеспечивают продолжение общих магистралей внутри блока.

Плита выполняет монтажную и соединительную функции. Регулирование давления и других параметров гидросистемы осуществляется установленными клапанами.
