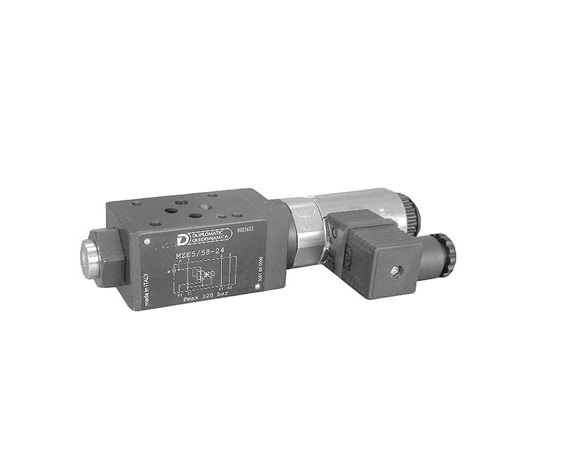

PZME3 - Клапан редукционный модульный с пилотным пропорциональным электронным управлением CETOP 03
Пропорциональные редукционные клапаны PZME3 применяются для снижения давления во вторичных гидравлических контурах и поддержания заданного уровня давления при изменении расхода через клапан.
ПНЕВМАКС выполняет подбор и поставку клапанов PZME3 с пилотным пропорциональным электронным управлением для промышленных гидравлических систем.
Клапаны серии PZME3 выполнены в модульном исполнении с монтажной поверхностью ISO 4401-03 (CETOP 03). Конструкция позволяет устанавливать клапан непосредственно на гидравлическую плиту, сокращая количество внешних трубных соединений.
Принцип работы клапанов PZME3
Клапан PZME3 регулирует давление во вторичном гидравлическом контуре, поддерживая его на заданном уровне при изменении расхода.
Регулирование давления выполняется пропорционально току, подаваемому на электромагнит. Управление клапаном может осуществляться через блок электропитания с регулятором тока или через электронные блоки управления.
Серия применяется в гидросистемах, где требуется плавная настройка давления и стабильная работа исполнительных механизмов.
Особенности клапанов PZME3
Основные особенности серии:
- модульное исполнение с монтажной поверхностью ISO 4401-03 (CETOP 03);
- пилотное пропорциональное управление;
- трехлинейная схема редуцирования давления;
- поддержание давления при изменении расхода через клапан;
- три диапазона регулирования давления до 230 бар;
- возможность подключения внешних электронных блоков управления;
- наличие механического ограничителя максимального давления.
Области применения PZME3
Пропорциональные редукционные клапаны PZME3 применяются в гидравлических системах промышленного оборудования, где требуется управление давлением в отдельных контурах.
Типовые области применения:
- гидравлические системы с несколькими контурами управления;
- оборудование с регулируемыми параметрами рабочего давления;
- системы, где требуется плавная настройка давления без применения дискретных клапанов.
Технические характеристики PZME3
| Монтажная поверхность | ISO 4401-03-02-0-05 (CETOP 4.2-4-03-320) |
| Максимальное рабочее давление в портах P-A-B | 320 бар |
| Максимальное давление в порте T | 2 бар |
| Максимальный расход в линии P | 40 л/мин |
| Максимальный расход в свободных каналах | 50 л/мин |
| Расход через дренаж | 0,4 л/мин |
| Гистерезис | менее 3% |
| Воспроизводимость | менее ±1,5% |
| Температура окружающей среды | −20…+60 °C |
| Температура рабочей жидкости | −20…+80 °C |
| Диапазон вязкости жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты жидкости | 18/16/13 по ISO 4406:1999 |
Диапазоны регулирования давления PZME3
Клапаны PZME3 выпускаются с тремя диапазонами регулирования давления:
| Исполнение | Диапазон регулирования |
| PZME3-070 | 5–70 бар |
| PZME3-150 | 5,5–150 бар |
| PZME3-230 | 6–230 бар |
Ограничение максимального давления PZME3
Клапан оснащен механическим ограничителем максимального давления, который работает независимо от величины управляющего тока.
Конструкция ограничителя предотвращает превышение допустимого давления даже при увеличении тока соленоида выше номинального значения.
Электронное управление клапаном PZME3
Для полного использования возможностей клапана PZME3 применяются электронные блоки управления, обеспечивающие формирование управляющего сигнала и стабилизацию работы пропорционального электромагнита.
| Код заказа | Назначение |
| EDM-M102 | Электронный блок управления для электромагнита 24 В пост. тока, монтаж на DIN-рейку |
| EDM-M163 | Электронный блок управления для электромагнита 12 В пост. тока, монтаж на DIN-рейку |
| EDC-102 | Электронный блок управления для электромагнита 24 В пост. тока, штекерное исполнение |
| EDC-163 | Электронный блок управления для электромагнита 12 В пост. тока, штекерное исполнение |
Купить пропорциональный редукционный клапан PZME3
ПНЕВМАКС поставляет пропорциональные редукционные клапаны PZME3 для промышленных гидравлических систем.
При подборе клапана учитываются:
- требуемый диапазон регулирования давления;
- расход гидравлического контура;
- параметры управляющего электромагнита;
- необходимость применения электронного блока управления;
- тип гидравлической плиты для монтажа.
Инженеры ПНЕВМАКС выполняют подбор клапана PZME3 и компонентов управления для интеграции в состав гидравлического оборудования.
Код для заказа:
| 1 | 2 | 3 | 4 | - | 5 | / | 6 | 7 | - | 8 | 9 | / | 10 |
| PZ | M | E | 3 | 230 | 10 | N | D24 | K1 |
| 1 |
Трехлинейный редукционный клапан |
|
| 2 | Модульное исполнение | |
| 3 | Электрическое пропорциональное управление | |
| 4 | Типоразмер: ISO 4401-03 | |
| 5 | Диапазон регулировки давления |
070 = 5... 70 бар 150 = 5,5... 150 бар 230 = 6... 230 бар |
| 6 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 7 | Уплотнения |
N = NBR для минеральных масел (стандарт) V = FPM для специальных жидкостей |
| 8 | Напряжение питания |
12 = 12 В пост. тока 24 = 24 В пост. тока |
| 9 | Электрическое подключение катушки |
K1 = штекер разъема типа EN 175301-803 (ранее DIN 43650) (стандарт) K2 = штекер разъема типа AMP JUNIOR K7 = штекер разъема DEUTSCH DT04-2P |
| 10 |
Опция: ручное дублирование |
См. подробный каталог |
Пример кода для заказа: PZME3-230/10N-D24K1 - Клапан редукционный, пропорциональный, =24В, 30л/мин, 6-230 бар
Скачать 2D и 3D модели товара «Клапан редукционный MZE модульный с пилотным пропорциональным электронным управлением CETOP 03» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
