PDE3G - Пропорциональный предохранительный клапан с интегрированным электронным блоком CETOP 03
Клапан PDE3G представляет собой пропорциональный перепускной предохранительный клапан прямого действия со встроенным электронным блоком управления и стыковой монтажной поверхностью ISO 4401 (CETOP 03). Встроенная электроника обеспечивает управление клапаном без применения внешнего блока регулирования тока. Изменение управляющего сигнала позволяет плавно изменять давление в гидравлическом контуре в соответствии с заданным значением.
Клапаны PDE3G применяются для регулирования давления в гидравлических системах, а также могут использоваться в качестве пилотной ступени двухступенчатых предохранительных клапанов.
Принцип работы и особенности конструкции
Регулирование давления выполняется пропорционально входному электрическому сигналу, поступающему на встроенный электронный блок управления. Электронный блок обеспечивает настройку параметров работы клапана и преобразование управляющего сигнала в ток управления пропорциональным электромагнитом.
Серия PDE3G выпускается с различными диапазонами регулирования давления:
- до 25 бар;
- до 70 бар;
- до 140 бар;
- до 210 бар;
- до 350 бар.
Клапаны устанавливаются на монтажные плиты CETOP 03 и применяются в гидравлических системах, где требуется электронное управление давлением при компактном исполнении узла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Монтажная поверхность | ISO 4401 (CETOP 03) |
| Максимальное рабочее давление | до 350 бар |
| Максимальный расход | 2 л/мин |
| Диапазон температуры рабочей жидкости | -20…+80 °C |
| Диапазон вязкости рабочей жидкости | 10…400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты рабочей жидкости | ISO 4406:1999 — 18/16/13 |
Электронный блок управления
Клапаны PDE3G оснащаются встроенным электронным блоком управления. В зависимости от исполнения управление может осуществляться входным аналоговым сигналом:
- 0…10 В;
- 4…20 мА.
Для настройки и диагностики параметров клапана могут использоваться специальные сервисные устройства и программное обеспечение.

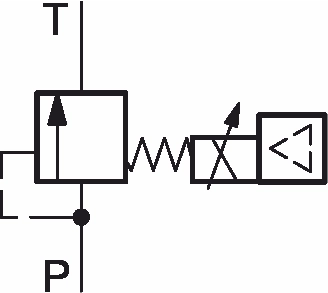

Обозначение на гидравлических схемах:
Монтажные плиты
Для установки клапанов PDE3G применяются монтажные плиты:| С задним расположением присоединительных отверстий | PMMD-AI3G |
| С боковым расположением присоединительных отверстий | PMMD-AL3G |
|
Размеры отверстий Р, Т, А, В |
3/8" BSP |
Дополнительное оборудование
Заказывается отдельно:
| Описание | Код заказа |
| Устройство для диагностики пропорциональных клапанов со встроенной электроникой серия 30 |
LINPC-USB/30 |
| Электроразъем 7 контактов, DIN 43563 - IP67.PG11 EX7S/L/10 |
3890000003 |
Код для заказа:
| 1 | - | 2 | / | 3 | 4 | - | 5 | 6 |
7
|
| PDE3G | 070 | 31 | N | Е0 | K11 |
В
|
| 1 | Перепускной предохранительный клапан с интегрированным электронным блоком управления | |
| 2 | Диапазон регулировки давления |
025 = 0,9 - 25 бар 070 = 1,6 - 70 бар 140 = 2,4 - 140 бар 210 = 3,2 - 210 бар 350 = 5 - 350 бар |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 |
| 4 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 5 | Опорный сигнал |
Е0 = напряжение 0... +10 В Е1 = ток 4... 20 мА |
| 6 | Разъем | K11 = 6 контактов + «земля» |
| 7 | Функция контакта С |
А = внешний разрешающий сигнал В = внутренний разрешающий сигнал С = 0 В контроль |
Скачать 2D и 3D модели товара «Клапан предохранительным прямого действия с пропорциональным электронным управлением и интегрированным электронным блоком CETOP 03 PDE3G» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
