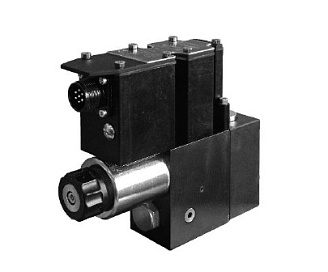

PZE3G - Клапан редукционный с пилотным пропорциональным электронным управлением и интегрированным электронным блоком CETOP 03

Пропорциональные редукционные клапаны PZE3G применяются для регулирования давления в гидравлических системах промышленного оборудования с возможностью интеграции в автоматизированные системы управления.

ПНЕВМАКС выполняет подбор и поставку клапанов PZE3G с пилотным пропорциональным управлением, встроенной электроникой и различными вариантами интерфейсов подключения.

Принцип работы пропорционального клапана давления PZE3G

Клапан PZE3G регулирует давление на выходе из порта A. При работе клапан снижает давление в линии P или сбрасывает избыточное давление из линии A в линию T, поддерживая заданный уровень давления.

Серия применяется в гидравлических контурах, где требуется управление давлением, например, в системах гидравлического противовеса и балансировки нагрузки

Особенности клапанов PZE3G

Основные особенности серии:

• трехлинейная конструкция редукционного клапана;
• пилотное пропорциональное управление;
• встроенный электронный блок управления;
• монтажная поверхность ISO 4401-03;
• поддержка аналоговых управляющих сигналов;
• исполнение с цифровыми интерфейсами и подключением полевой шины;
• возможность прямого управления цифровыми настройками клапана через драйвер.

Технические характеристики PZE3G

Исполнения клапанов PZE3G

Серия PZE3G выпускается с различными вариантами электронного управления.

Серия PZE3G выпускается с различными вариантами электронного управления.

Доступны исполнения:

• со стандартным электронным блоком;
• с компактным интегрированным электронным блоком;
• с подключением к полевой шине.

В зависимости от исполнения применяются:

• аналоговые сигналы 0–10 В и 4–20 мА;
• интерфейсы IO-Link;
• CANopen;
• EtherCAT;
• Ethernet/IP;
• Profinet.

Диапазоны регулирования давления:

• 0–25 бар;
• 0–70 бар;
• 0–140 бар;
• 0–210 бар;
• 0–310 бар.

Интегрированная электроника клапана PZE3G

Встроенный электронный блок обеспечивает управление клапаном без применения отдельного внешнего усилителя.

Для различных вариантов исполнения доступны функции:

• управление задающим сигналом;
• контроль параметров работы;
• диагностика через коммуникационные интерфейсы;
• передача данных в системы управления оборудованием.

В исполнениях с цифровыми интерфейсами возможна интеграция клапана в современные системы автоматизации и промышленной связи.

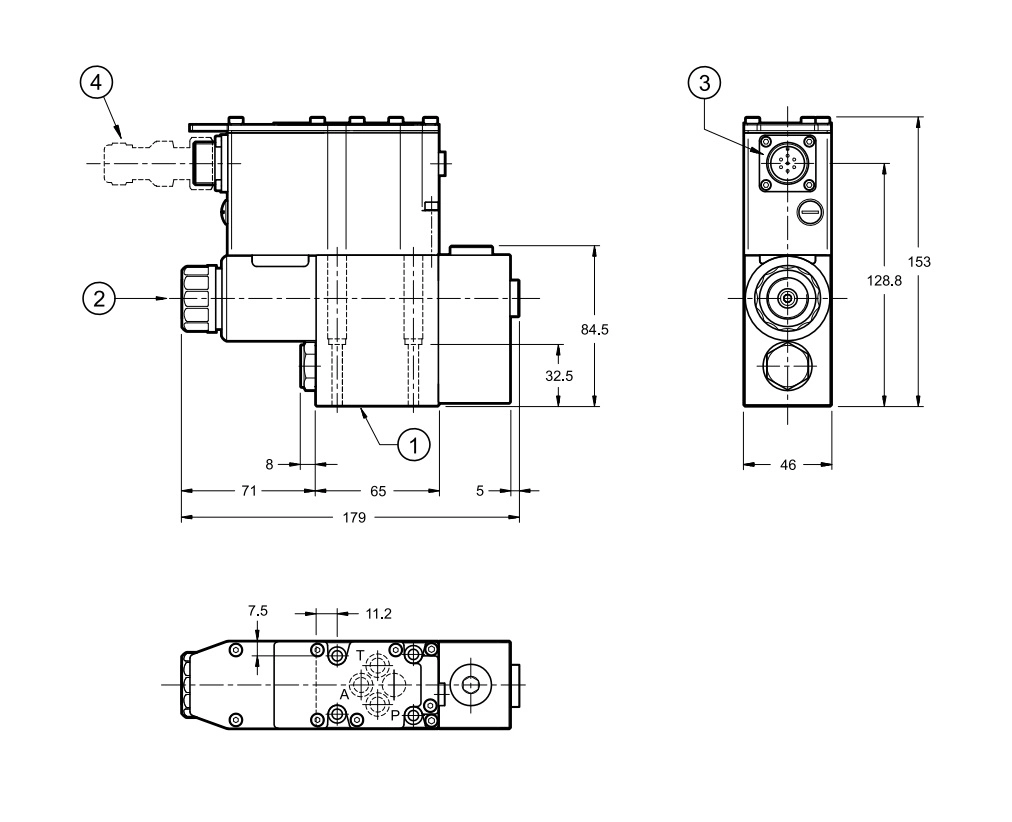

Монтажные плиты и дополнительные элементы PZE3G

Для установки клапанов PZE3G применяются монтажные плиты:

• PMMD-AI3G — с задним расположением присоединительных отверстий;
• PMMD-AL3G — с боковым расположением присоединительных отверстий.

Размер портов P, T, A и B — резьба 3/8″ BSP.

Дополнительно могут применяться соединительные разъемы и комплекты для диагностики и запуска клапана.

Купить пропорциональный редукционный клапан PZE3G

ПНЕВМАКС поставляет пропорциональные редукционные клапаны PZE3G для промышленных гидросистем и оборудования.

При выборе исполнения учитываются:

• диапазон регулируемого давления;
• рабочий расход;
• требуемый тип управляющего сигнала;
• необходимость подключения к промышленной сети управления;
• требования к монтажу и интеграции в систему автоматизации.

Специалисты ПНЕВМАКС выполняют подбор клапана PZE3G, монтажной плиты и дополнительных элементов подключения для конкретной гидравлической системы.
