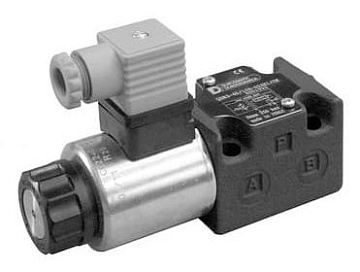

QDE* - Регулятор расхода прямого действия с электронным пропорциональным управлением CETOP
Клапан QDE представляет собой регулятор расхода прямого действия с компенсацией по давлению и пропорциональным управлением, устанавливаемый монтажную поверхность соответствующую стандарту ISO 6263-03 (CETOP RP121H), поставляемый в двух- или трехлинейном исполнении в зависимости от использования порта “Р“. Этот клапан используется для регулирования расхода в рукавах гидравлической системы или для регулирования скорости гидравлических цилиндров. Расход постоянно регулируется в зависимости от тока подаваемого на электромагнит.
Клапаном можно управлять непосредственно через блок электропитания с регулятором тока или при помощи соответствующих блоков электронного управления для полного использования возможностей клапана. Клапан имеет 4 диапазона регулирования расхода, до 40 л/мин.
Код для заказа:1 | 2 | - | 3 | / | 4 | 5 | - | 6 | / | 7 | 8 |
QDE | 3 | 14 | 11 | N | D12 | K1 | CM |
1 | Регулятор расхода с электромагнитным пропорциональным управлением | |
2 | Типоразмер | 3 = CETOP 03 5 = CETOP 05 |
3 | Максимальный регулируемый расход |
14 = 14 л/мин (ДЛЯ QDE3) 30 = 30 л/мин (ДЛЯ QDE3) 20 = 20 л/мин (ДЛЯ QDE3) 40 = 40 л/мин (ДЛЯ QDE3) 80 = 80 л/мин (ДЛЯ QDE5) |
4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
6 | Напряжение питания катушек |
D12 = 12 В пост. тока D24 = 24 В пост. тока |
7 | Электрическое соединение катушки |
K1 = вилка электроразъема DIN 43650 (стандарт) K7 = вилка электроразъема |
8 | Ручное дублирование |
СM = кнопка ручного дублирования с защитным колпачком CS = с металлической контрагайкой и винтом с резьбой M4 |
Пример кода для заказа: QDE5-80/11N-D24K1 - пропорциональный регулятор расхода, 250 бар, 80 л/мин, 3-х канальный, =24 В
Электронные блоки управления
Код заказа | Напряжение | Тип |
EDC-111 | 24 В пост. тока | штекер |
EDC-142 | 12 В пост. тока | штекер |
EDM-M112 | 24 В пост. тока | на DIN-рейку |
EDM-M142 | 12 В пост. тока | на DIN-рейку |
Для QDE5
Код заказа | Напряжение | Тип |
EDC-131 | 24 В пост. тока | штекер |
EDC-151 | 12 В пост. тока | штекер |
EDM-M131 | 24 В пост. тока | на DIN-рейку |
EDM-M151 | 12 В пост. тока | на DIN-рейку |
Скачать 2D и 3D модели товара «Регулятор расхода прямого действия с электронным пропорциональным управлением CETOP QDE*» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
