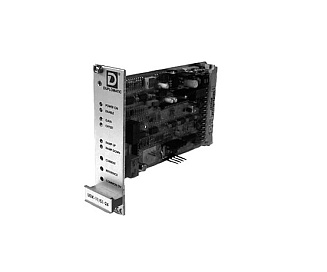

UEIK-2 - Блок управления пропорциональными распределителями с двумя катушками без обратной связи

Электронный блок UEIK-2* предназначен для управления пропорциональными распределителями с двумя электромагнитами в системах без электрической обратной связи. Блок преобразует аналоговый опорный сигнал ±10 В или 4-20 мА в ток управления катушками A и B в зависимости от направления и величины управляющей команды.

Для каждого электромагнита предусмотрена независимая настройка коэффициента масштабирования и тока смещения. Параметры нарастания и снижения управляющего тока задаются общими регуляторами RAMP UP и RAMP DOWN. Выходные каскады работают с широтно-импульсной модуляцией, частота которой может настраиваться в соответствии с характеристиками распределителя.

Управление распределителем с двумя электромагнитами

Полярность опорного сигнала определяет активный канал управления. Положительная часть диапазона используется для управления электромагнитом A, отрицательная - электромагнитом B. Таким образом один аналоговый вход позволяет управлять перемещением золотника распределителя в двух направлениях.

Опорный сигнал может подаваться в виде напряжения ±10 В или тока 4-20 мА. Тип входного сигнала и способ его подключения задаются внутренними переключателями блока.

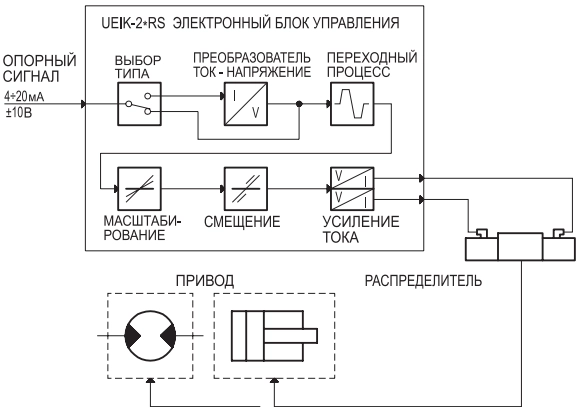

Функциональная блок-схема:

Раздельная настройка каналов A и B

Для электромагнитов A и B предусмотрены отдельные регуляторы GAIN A и GAIN B. Они позволяют независимо задавать соответствие между величиной входного сигнала и током каждой катушки, что необходимо для согласования электрического управления с рабочими характеристиками распределителя в обоих направлениях.

Регуляторы OFFSET A и OFFSET B используются для компенсации мертвой зоны распределителя. Диапазон регулировки тока смещения составляет от 0 до 0,65 А для каждого канала. Ток смещения начинает подаваться после превышения входным сигналом порогового значения около ±150 мВ.

Настройка переходных процессов

Регуляторы RAMP UP и RAMP DOWN задают скорость изменения выходного тока при изменении управляющего сигнала. Время нарастания и снижения регулируется независимо в диапазоне от 0,03 до 7 секунд и одновременно действует на оба канала управления.

Настройка рамп используется для ограничения резких изменений скорости исполнительного механизма и согласования динамики распределителя с гидравлической системой. При отключении функции переходного процесса время реакции сокращается примерно до 10 мс.

Входной сигнал и конфигурация управления

UEIK-2* поддерживает управление по напряжению ±10 В и по току 4-20 мА. Внутренними переключателями выбирается соответствующий тип входа, а также однополярный или дифференциальный способ формирования управляющего сигнала.

Дифференциальный вариант рекомендуется при поступлении команды с аналогового выхода ПЛК или системы ЧПУ. При использовании внешнего потенциометра применяется однополярная конфигурация.

ШИМ-управление электромагнитами

Ток катушек формируется выходными ШИМ-каскадами. Частота переключения может регулироваться в диапазоне от 80 до 370 Гц и подбирается с учетом электрических характеристик электромагнитов и динамики пропорционального распределителя.

Заводская настройка частоты составляет 200 Гц для UEIK-21 и 100 Гц для UEIK-22. Корректный выбор частоты помогает уменьшить влияние гистерезиса и повысить плавность управления золотником.

Контроль и настройка

На передней панели расположены индикаторы питания и рабочего состояния блока, регуляторы GAIN A, OFFSET A, GAIN B, OFFSET B, RAMP UP и RAMP DOWN, а также контрольные точки для измерения токов электромагнитов A и B и входного опорного сигнала.

Для включения блока используется отдельный вход ENABLE. При нормальной работе активируется зеленый индикатор и замыкаются контакты встроенного реле состояния.

Эксплуатационные и конструктивные характеристики

Монтаж и подключение

UEIK-2* устанавливается в кассету или держатель с разъемом DIN 41612-D. При подключении силовых цепей электромагнитов необходимо учитывать ток нагрузки и длину кабелей. Для сигнальных соединений рекомендуется использовать экранированные кабели.

Сигнальные линии следует прокладывать отдельно от силовых кабелей, электродвигателей, преобразователей частоты и других источников электромагнитных помех. Экраны сигнальных кабелей подключаются к земле со стороны блока.

Подбор и поставка UEIK-2*

При подборе блока учитываются параметры двух катушек пропорционального распределителя, требуемый диапазон выходного тока, тип входного сигнала, необходимость независимой настройки каналов A и B и требования к динамике исполнительного механизма.

ПНЕВМАКС выполняет подбор UEIK-2* и совместимых пропорциональных распределителей для систем управления без электрической обратной связи.

Возможны:

• подбор исполнения блока по электрическим параметрам катушек;
• подбор совместимого пропорционального распределителя;
• проверка соответствия блока и электромагнитов распределителя;
• подбор компонентов системы управления.
