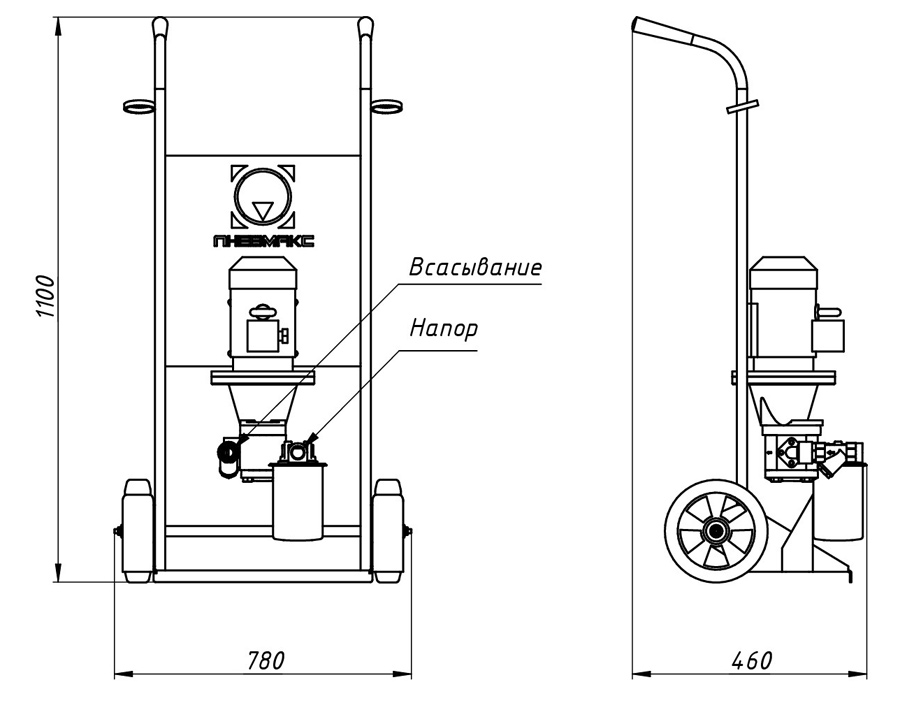

Фильтрационно-заправочная станция CTR-KV200*

Характеристики
Артикул
CTR-KV200*
Номинальная мощность электродвигателя
0,55 кВт; 3 кВт; 1,5 кВт
Расход насоса
20 л/мин; 75 л/мин; 150 л/мин
Максимальное рабочее давление
8 бар или 6 бар
Напряжение при 50 Гц
220 В; 380 В
Тонкость фильтрации
3 мкм; 6 мкм; 10 мкм; 25 мкм
Гарантия
2 года
Подробное описание

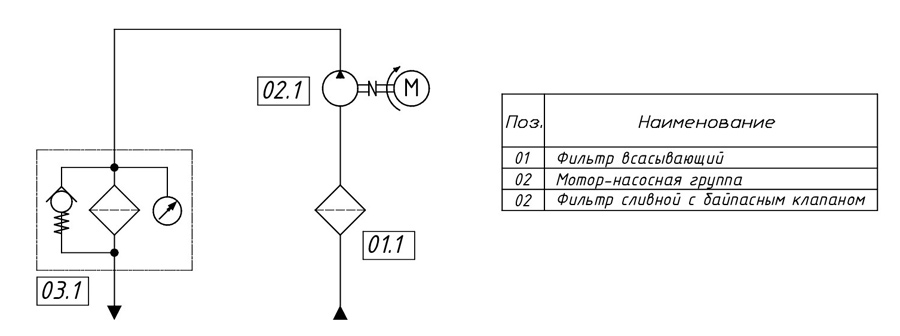

Станция предназначена для заливки или доливки гидравлического масла в гидробак или гидроагрегат, насосную станцию, маслостанцию и прочие гидравлические системы через системы двухступенчатой очистки рабочей жидкости. Также перекачивающая станция может применяться для очистки рабочих жидкостей от механических примесей.

Насосно-фильтрационные станции в стандартном исполнении

Номенклатура Описание
Насосно-фильтрационные станции с расходом 20 л/мин, мощность электродвигателя 0,55 кВт, частота вращения 1500 об/мин, напряжение питания 230В, 1Ф
CTR-KV2001-3_230V
20 л/мин, 230В/50Гц, 1-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 3 мкм
CTR-KV2001-6_230V
20 л/мин, 230В/50Гц, 1-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 6 мкм
CTR-KV2001-10_230V
20 л/мин, 230В/50Гц, 1-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 10 мкм
CTR-KV2001-25_230V
20 л/мин, 230В/50Гц, 1-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 25 мкм
Насосно-фильтрационные станции c расходом 75 л/мин, мощность электродвигателя 1,5 кВт, частота вращения 1500 об/мин, напряжение питания 230В, 1Ф
CTR-KV2002-3_230V
75 л/мин, 230В/50Гц, 1-х фазн., 1,5кВт/1500об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 3 мкм сдвоенный
CTR-KV2002-6_230V
75 л/мин, 230В/50Гц, 1-х фазн., 1,5кВт/1500об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 6 мкм сдвоенный
CTR-KV2002-10_230V
75 л/мин, 230В/50Гц, 1-х фазн., 1,5кВт/1500об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 10 мкм сдвоенный
CTR-KV2002-25_230V
75 л/мин, 230В/50Гц, 1-х фазн., 1,5кВт/1500об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 25 мкм сдвоенный
Насосно-фильтрационные станции с расходом 20 л/мин, мощность электродвигателя 0,55 кВт, частота вращения 1500 об/мин, напряжение питания 400В, 3Ф
CTR-KV2001-3
20 л/мин, 400В/50Гц, 3-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 3 мкм
CTR-KV2001-6
20 л/мин, 400В/50Гц, 3-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 6 мкм
CTR-KV2001-10
20 л/мин, 400В/50Гц, 3-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 10 мкм
CTR-KV2001-25
20 л/мин, 400В/50Гц, 3-х фазн., 0,55кВт/1500об/мин, всасывающий фильтр 500 мкм, напорный фильтр 25 мкм
Насосно-фильтрационные станции с расходом 75 л/мин, мощность электродвигателя 1,5 кВт, частота вращения 1500 об/мин, напряжение питания 400В, 3Ф
CTR-KV2002-3
75 л/мин, 400В/50Гц, 3-х фазн., 1,5кВт /1350об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 3 мкм сдвоенный
CTR-KV2002-6
75 л/мин, 400В/50Гц, 3-х фазн., 1,5кВт/1350об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 6 мкм сдвоенный
CTR-KV2002-10
75 л/мин, 400В/50Гц, 3-х фазн., 1,5кВт /1350об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 10 мкм сдвоенный
CTR-KV2002-25
75 л/мин, 400В/50Гц, 3-х фазн., 1,5кВт /1350об/мин, всасывающий фильтр 1000 мкм*, напорный фильтр 25 мкм сдвоенный
Насосно-фильтрационные станции с расходом 150 л/мин, мощность электродвигателя 3,0 кВт, частота вращения 3000 об/мин, напряжение питания 400В, 3Ф
CTR-KV2003-3
150 л/мин, 400В/50Гц, 3-х фазн., 3,0кВт/3000об/мин всасывающий фильтр 1000 мкм*, напорный фильтр 3 мкм сдвоенный
CTR-KV2003-6
150 л/мин, 400В/50Гц, 3-х фазн., 3,0кВт/3000об/мин всасывающий фильтр 1000 мкм*, напорный фильтр 6 мкм сдвоенный
CTR-KV2003-10
150 л/мин, 400В/50Гц, 3-х фазн., 3,0кВт/3000об/мин всасывающий фильтр 1000 мкм*, напорный фильтр 10 мкм сдвоенный
CTR-KV2003-25
150 л/мин, 400В/50Гц, 3-х фазн., 3,0кВт/3000об/мин всасывающий фильтр 1000 мкм*, напорный фильтр 25 мкм сдвоенный

Рекомендации по выбору необходимого расхода заправочной станции

При рабочей вязкости масла перепад давления составляет 0.1 – 0.5 бар

Выбор необходимо делать, исходя из объёма заполняемого гидробака.

Объем бака, V Время циркуляции, t Коэффициент циркуляции f**
< 1000 литров 30 минут 2
1000 литров - 5000 литров 60 минут 1
5000 литров - 10000 литров 120 минут 0,5
> 10000 литров 180 минут 0,33


Например,

Объем бака 3500 литров, рекомендуемый коэффициент циркуляции (f) - 1

Требуемый расход:

Q = V*f/t = 3500*1/60 = 58,3 л/мин

Соответственно, выбираем CTR-KV2002 с расходом 75 л/мин.

*коэффициент циркуляции f отражает количество прогоняемых объемов бака в час. Чем коэффициент циркуляции больше, тем быстрее происходит процесс фильтрации.

Сменные фильтроэлементы заправочно-фильтрационных станций

 Код для заказа  Тонкость фильтрации
CS10FN      3 мкм
CS10NN      6 мкм
CS10AN      10 мкм
CS10BN      25 мкм
* на станциях CTR-KV2002 и  CTR-KV2003 со сдвоенным фильтром необходима одновременная замена обоих фильтроэлементов

Ознакомиться с проектированием и производством станция для  заправки, доливки и слива масла из гидробака  компании ПНЕВМАКС вы можете в разделе справочно-технической информации.

Назначение фильтрационно-заправочных станций

Заправочно-фильтрационные станции CTR-KV200* предназначены для различных операций с гидравлическими маслами на минеральной основе.

  • очистка гидравлического масла
  • фильтрация рабочей жидкости
  • очистка рабочей жидкости
  • заправка гидросистемы маслом
  • заправка масла в бак
  • доливка масла в бак
  • слив масла из гидробака
