Станция зарядки гидропневмоаккумуляторов азотом с системой автоматического управления с минимальным давлением питания азота от 1 бара

Гидроагрегат производства компании ПНЕВМАКС обеспечивает зарядку ресивера как от стандартного газового баллона, так и от магистрального азотопровода в автоматическом и наладочном режимах. При этом давление в источнике азота может достигать значения близкого к нулевому. Кроме того, снижение давления в источнике азота по мере его опустошения никак не отражается на скорости зарядки ресивера. Именно эта особенность выгодно отличает описываемый гидроагрегат от предложений конкурентов и позволяет совершить заправку в кратчайшее время. Возможность зарядки практически от 0 бар в источнике азота реализуется благодаря применению усилителя давления азота с двухсторонним гидравлическим управлением специальной конструкции собственной разработки.

Модификация подобного агрегата успешно прошла испытания, эксплуатируется в настоящий момент на ЗАО «Северсталь – Сортовой завод Балаково» и обеспечивает следующие рабочие параметры: зарядка аккумуляторного стенда суммарным объемом 2 м³ до давления 180 бар от азотопровода с начальным давлением 7 бар происходит за 8 часов.

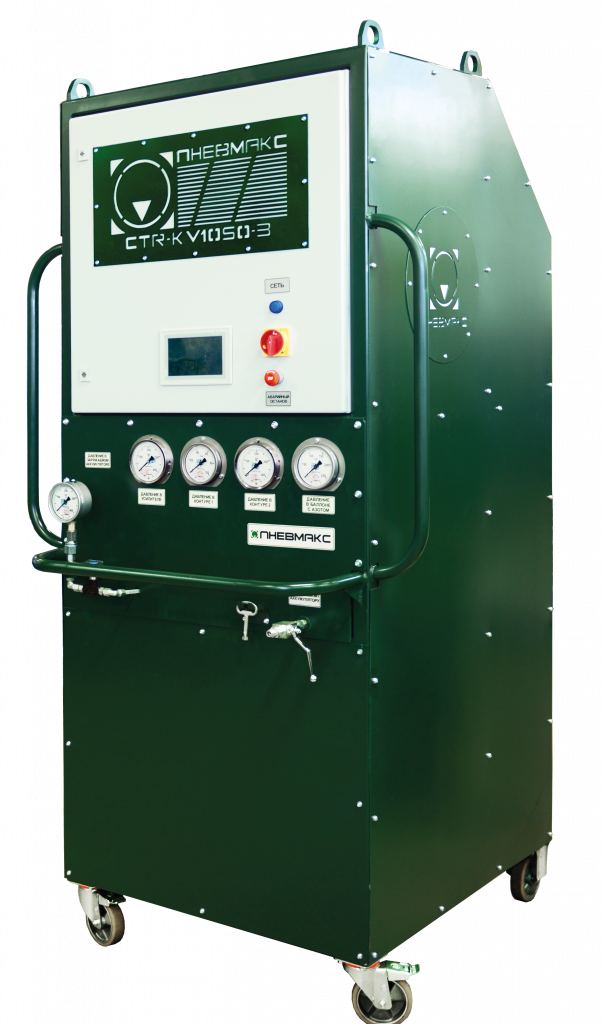

Станция зарядки азотом представляет собой цельный агрегат, смонтированный на подвижной телеге с колёсами и петлями под кран-балку для транспортировки. Станция также оборудована системой охлаждения и необходимым набором вспомогательных датчиков и клапанов для обеспечения необходимого функционала и контроля работы в процессе зарядки. Агрегат оснащен системой управления на базе контроллера SIEMENS и графическим интерфейсом панели управления, позволяющей автоматизировать и визуализировать процесс работы с необходимым уровнем контроля. Станция зарядки азотом укомплектована запорной арматурой, предохранительными устройствами, КИП, средствами автоматизации и защиты, рукавами на входе длиной не менее 50 метров и выходе из станции длиной не менее 10 метров с стандартными фитингами. Предусмотрена работа агрегата в автоматическом режиме. Станция зарядки азотом поставляется в сборе с сертификатом соответствия и документацией (паспорт, руководство по эксплуатации, схемы и чертеж со спецификацией). Дополнительно возможна услуга по наладке и запуск агрегата в работу на территории Заказчика.

Основные технические характеристики:

1. Давление азота на выходе из станции (регулируемое) - от 0 до 350 бар;
2. Давление азота на входе в агрегат от заводского азотопровода - от 1 до 15 бар;
3. Давление азота на входе в агрегат от стандартных баллонов - от 1 до 150 бар;
4. Производительность агрегата (в режиме компрессии при заправке, на входе 7 бар) - 105 л/мин;
5. Приведенная производительность агрегата (с учётом давления на входе 7 бар и выходом в атмосферу) - 735 л/мин;
6. Тип агрегата  - гидропневматический преобразователь поступательного движения;
7. Режимы работы – наладочный/автоматический;
8. Число насосов в составе насосной установки – 1шт;
9. Тип насоса – аксиально поршневой регулируемый с регулятором мощности;
10. Тип приводящего электродвигателя насоса – асинхронный с коротко-замкнутым ротором N=45кВт; n=1500об/мин
11. Полная вместимость гидробака гидросистемы агрегата -250 литров;
12. Рабочая жидкость – индустриальное масло;
13. Номинальная тонкость фильтрации рабочей жидкости – 10мкм;
14. Теплообменный аппарат – воздушный;
15. Электрическое питание приводящего электродвигателя насоса - переменный ток 380В и частотой 50Гц
16. Габариты - ДхШхВ 2000 х 800 х 1900 мм;
17. Масса - 1500 кг

Компания ПНЕВМАКС имеет возможность проектирования и изготовления аналогичных азотно-заправочных станций, как под различные требования Заказчика, так и из предлагаемой унифицированной номенклатуры.
