Регулятор расхода скомпенсированный по давлению и температуре RPC1

Характеристики
Артикул
RPC1
Диапазон температуры окружающей среды
-20...+50°C
Максимальное рабочее давление
250 бар
Масса
1,3 кг
Рекомендуемая вязкость
25 сСт
Рекомендуемая фильтрация
25 мкм
Гарантия
2 года
Подробное описание
Стандарт
CETOP 03
Максимальный регулируемый расход
0,5-1-4-10-16-22-30 л/мин
Минимальный регулируемый расход
0,025 л/мин
Диапазон температуры рабочей жидкости
-20...+80° С

Клапан RPC1 является регулятором расхода скомпенсированным по давлению и температуре. Расход регулируется с помощью калиброванной регулировочной ручки, которая изменяет клиновой зазор, и которую можно зафиксировать в любом положении. Ход регулирования составляет три оборота, по желанию заказчика возможен вариант RPC1*/M с ходом регулирования в один оборот.

Имеется семь вариантов данного клапана с различными диапазонами регулирования расхода от 0,5 л/мин до 30 л/мин.

Код для заказа:

1 2 - 3 / 4 5 6 / 7 / 8  / 9
RPC 1 1 C T X M 41 V
1 Регулятор расхода скомпенсированный по давлению
2 Типоразмер 1 = СЕТОР 03 (ISO 6263-03)
3 Регулируемый расход, до
0,5 = 0,5 л/мин
1 = 1 л/мн
4 = 4 л/мин
10 = 10 л/мин
16 = 16 л/мин
22 = 22 л/мин
30 = 30 л/мин

4 Вариант исполнения Пропустить, если не требуется
С = встроенный обратный клапан
5 Компенсация температурных воздействий
6 Декомпрессия Пропустить, если не требуется
Х = с отверстием Р для устройства сглаживания скачков (только для варианта с обратным клапаном)
7 Регулировка
Пропустить для варианта с шестиоборотной регулировкой
М = однооборотная регулировочная ручка
8 Номер серии
Габаритные и монтажные размеры остаются неизменными для серий от 40 до 49
9 Уплотнения
Пропустить в случае использования минеральных масел
= уплотнения FPM для особых типов жидкостей

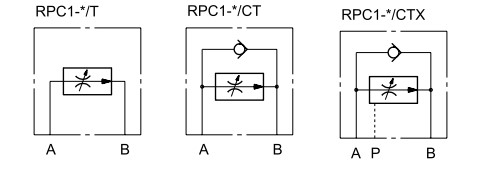

Пример кода для заказа: RPC1-30/CT/41 - дроссель 30 л/мин (скомпенсирован по давлению и температуре) со встроенным обратным клапаном. Обозначение на гидравлических схемах:


Скачать 2D и 3D модели товара «Регулятор расхода скомпенсированный по давлению и температуре RPC1» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
