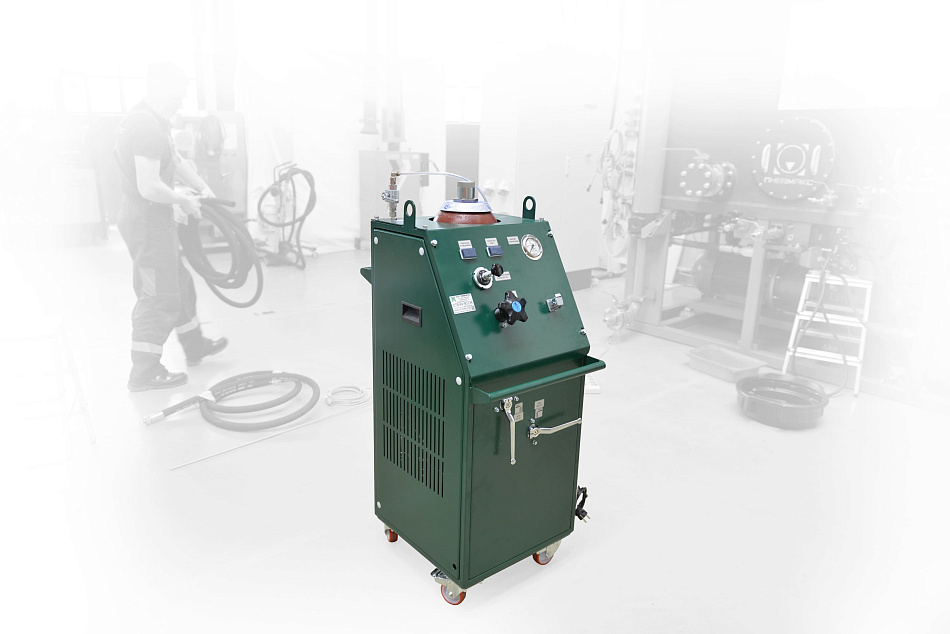

Блок поддержания давления (БПД) CTR-KV-B1734
Характеристики:
|
перекачиваемая при испытаниях жидкость |
масло И-5А |
|
температура жидкости на входе в БПД |
+15°... +50° С |
|
давление жидкости на входе в БПД (диапазон регулирования) |
от 2,0 до 25,0 МПа |
|
номинальное (настраиваемое) давление жидкости на БПД |
от 10,0 до 20,0 МПа |
|
отклонение давления жидкости на БПД от заданной |
не более 5% |
Блок поддержания давления (БПД) на выходе CTR-KV-B1734 погружной установки с вентильным линейным электродвигателем предназначен для поддержания постоянного давления на выходе погружной установки при проведении на стенде-скважине с маслом параметрических испытаний вентильных линейных электродвигателей, используемых в установках для откачки пластовой жидкости из нефтяных скважин.

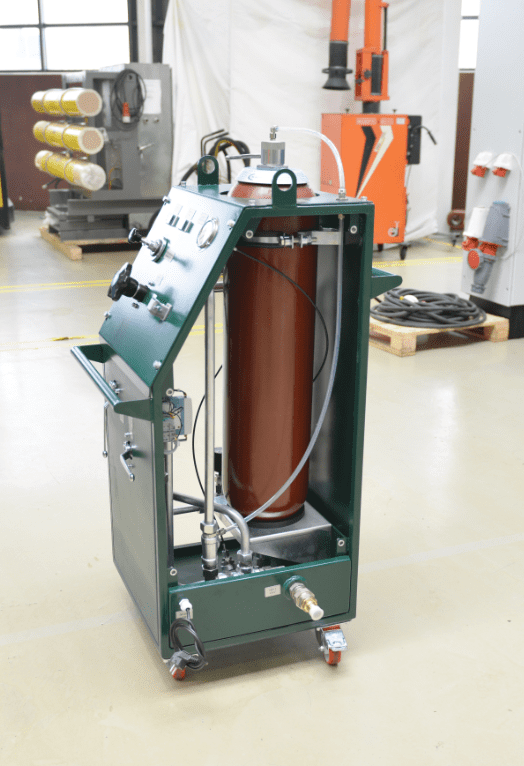

Блок состоит из следующих основных элементов:
- рамы с колесами, оснащенными тормозами;
- гидроаккумулятора для компенсации скачков давления;

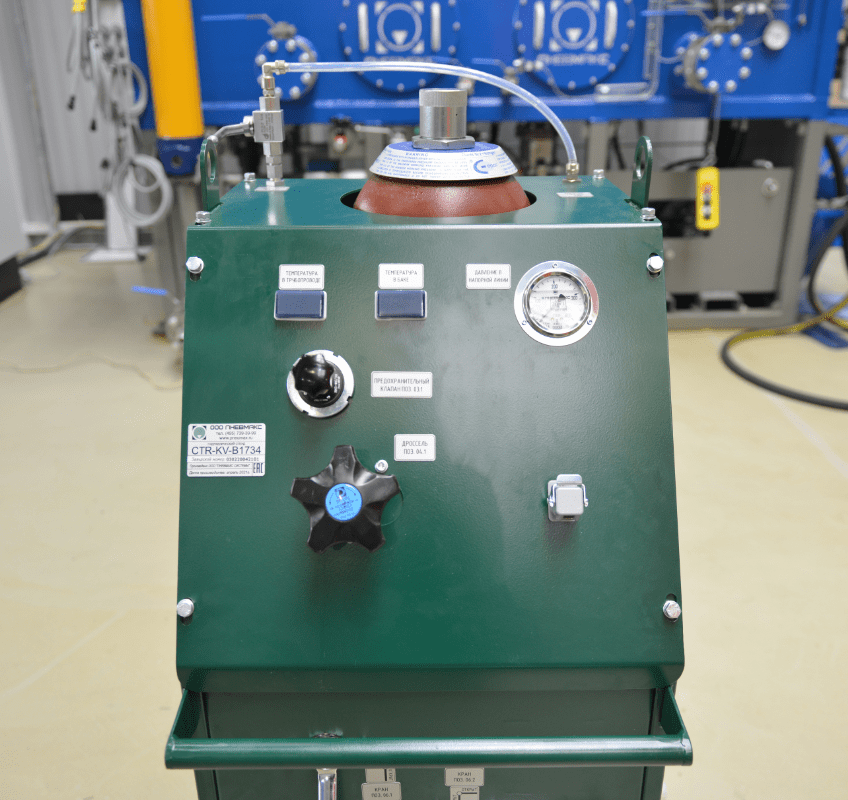

- клапанов предохранительных (с удобными ручками регулировки давления), обеспечивающих поддержание установленного давления и защиту Блока от превышения допустимого давления;
- манометра для контроля давления;
- крана сливного;

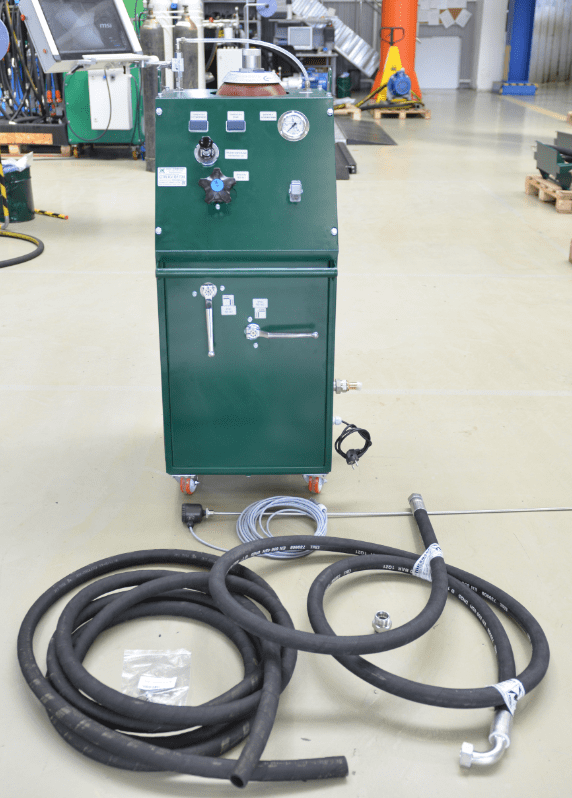

- рукава высокого давления с резьбой для присоединения;
- рукава сливного;
- гидравлических магистралей;
- воздухоудалителя;
- крана запорного;
- дросселя одностороннего действия.
