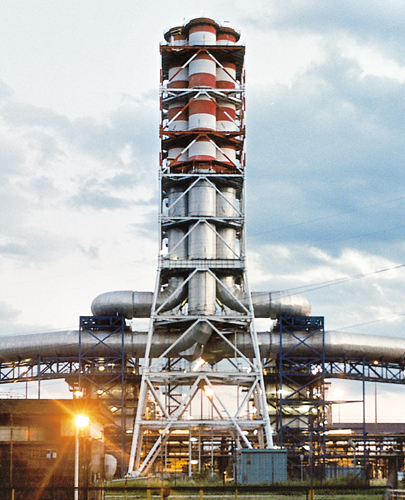

Гидравлические системы для газовых электростанций

Компания Duplomatic Oleodinamica приобрела огромный опыт в энергетическом секторе, реализовав ряд проектов совместно с инженерами крупных энергетических компаний. Проекты были разработаны для применения в системах управления газовыми турбинами и сертифицированы в соответствии со стандартом ATEX 94/9CE для Зоны 2 (Категория 3).

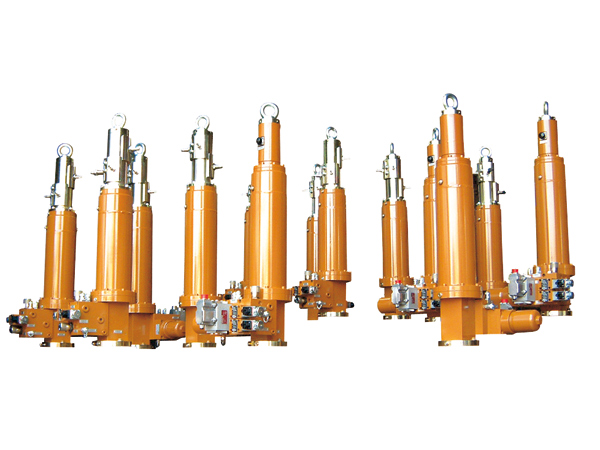

Регулирующие сервоцилиндры
В настоящее время данные сервоцилиндры применяются на газовых электростанциях с мощностью 80-160 и 250 MВт. Их назначение — привод клапанов, регулирующих расход жидкости или газообразного топлива; поэтому задача, которую они выполняют, является ключевой, для того, чтобы обеспечить требуемую точность и повторяемость. Для того, чтобы обеспечить данные параметры, регулирование подачи масла происходит посредством сервоклапана с обратной связью и с высокими динамическими характеристиками, который гарантирует микронную точность позиционирования системы. Представьте, что ошибка в 1 мм приводит к потере нескольких мегаватт электроэнергии.

Дискретные цилиндры
Такие цилиндры используются для привода задвижек, перекрывающих топливный поток, чтобы гарантировать выполнение условий безопасности электростанции; система предусматривает установку комплекта дисковых пружин, которые позволяют быстро перекрыть канал, исключая утечку топлива. Устройство должно гарантировать полное закрытие заслонки в течение приблизительно 0.2÷0.3 секунд независимо от ситуации.

Сервоцилиндры IGV
Функция, выполняемая этим приводом, является частью работы системы Inlet Guide Vanes: такая система регулирует лопасти первой неподвижной ступени компрессора газовой турбины, заставляя лопасти вращаться, чтобы изменить давление воздушного потока, поступающее в машину, а следовательно и скорость сгорания топлива в котле.

Основные требования, предъявляемые к этому приводу двойного действия, это жесткость конструкции и точность; следящая гидросистема сформирована на базе быстродействующего сервоклапана и датчика положения.
