Гидравлический стенд CTR-KV-M0003 для испытания планетарных гидромоторов серии ГВЗ.
Характеристики:
| Объем поставки |
Стенд, система управления, комплект РВД, комплект монтажных приспособлений для крепления испытуемых гидромоторов |
| Объем бака | 1500 л |
| Номинальное давление | 350 бар |
| Номинальный расход | 240 л/мин |
|
Номинальная потребляемая мощность |
132 кВт |
|
Рабочая жидкость |
гидравлическое минеральное масло ISO-VG 46 |
- Стенд предназначен для проведения приемо-сдаточных испытаний гидромоторов после их производства с целью контроля их параметров.
- Гидравлическая схема стена разработана в соответствии с ГОСТ 20719-83 с учетом требуемой степени автоматизации процесса испытаний.
- Стенд позволяет производить испытания гидромоторов с рабочим объемом до 2400 см3.
- Стенд оборудован датчиками, которые позволяют снимать характеристики давления, расхода, момента, частоты вращения
- Максимальное давление испытаний составляет 350 бар.
- Стенд обеспечивает следующие виды испытаний гидромоторов:
- Функционирование;
- Прочность;
- Наружная герметичность;
- Рабочий объем;
- Номинальная, максимальная и минимальная частота вращения вала;
- Гидромеханический КПД;
- Полный КПД;
- Номинальный крутящий момент;
- Крутящий момент страгивания;
- Номинальная мощность.

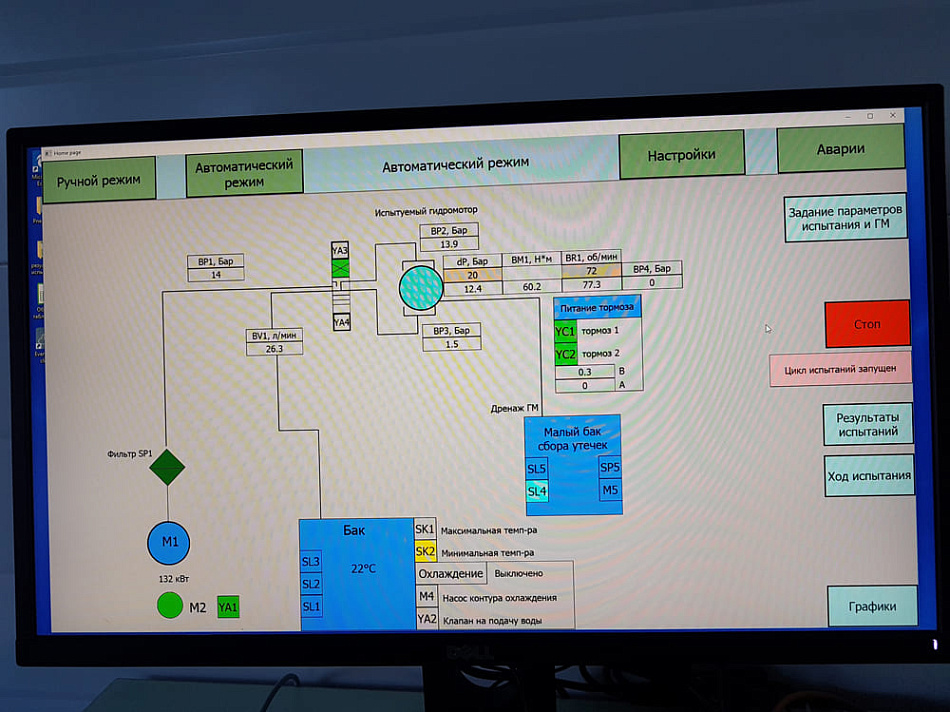

- Стенд оборудован системой управления, которая позволяет:
- Задавать параметры испытаний, сохранять параметры в базе для их последующего использования;
- Выбирать, какие испытания будут проводиться;
- В реальном режиме времени следить за изменением характеристик во время испытаний;

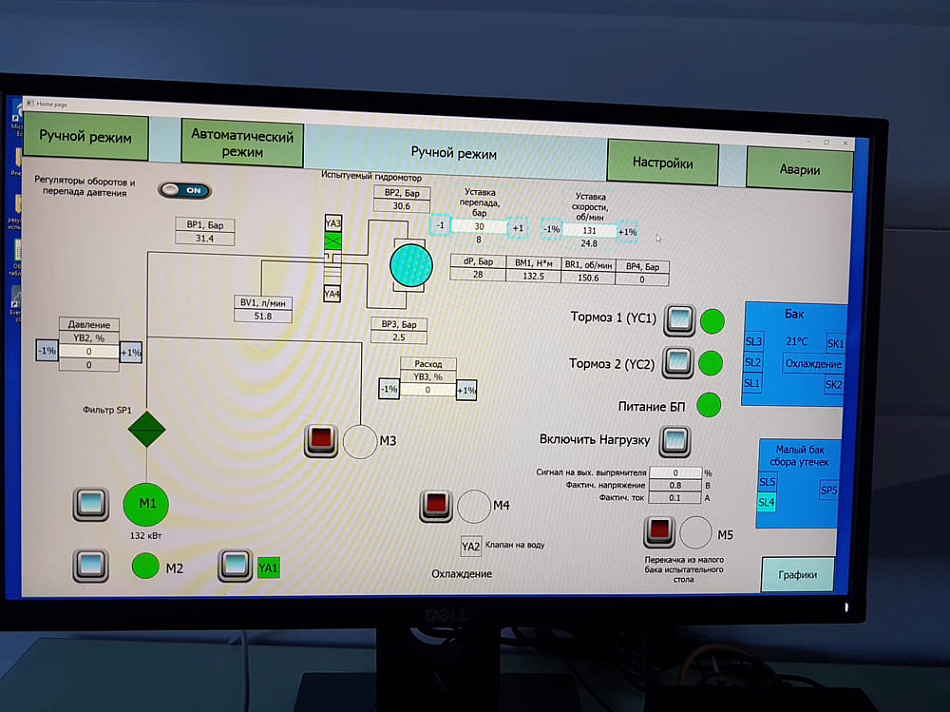

- Проводить испытания в ручном и автоматическом режимах;
- Строить графики характеристик гидромоторов в соответствии с ГОСТ 20719-83;
- Сохранять и анализировать результаты испытаний.
- Для создания требуемого момента на испытуемом гидромоторе, применены управляемые нагрузочные устройства, позволяющие создавать момент от 50 до 5000 Нм.

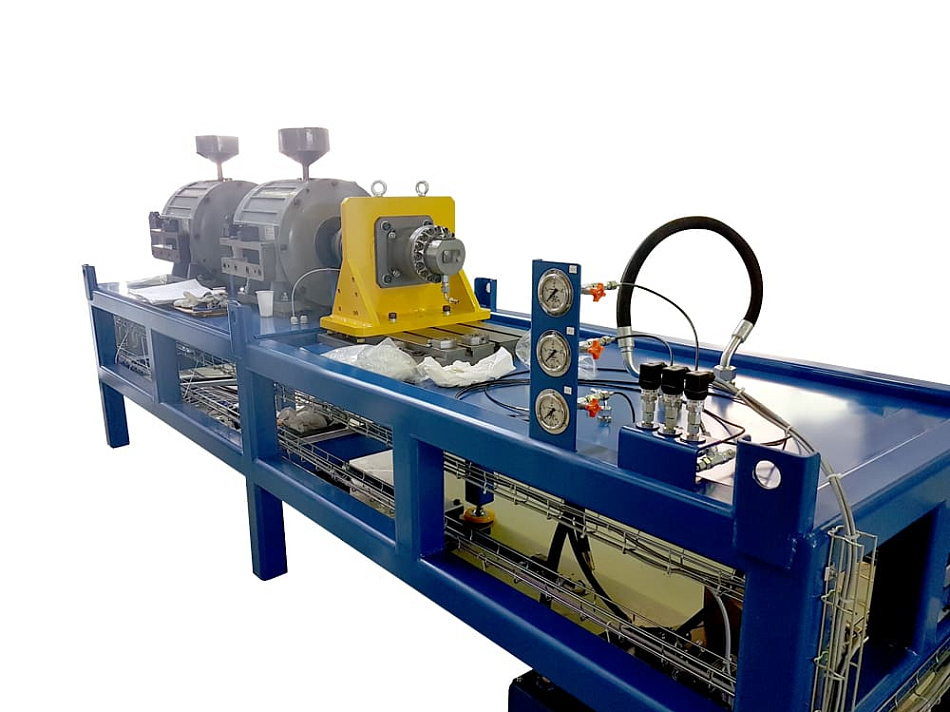

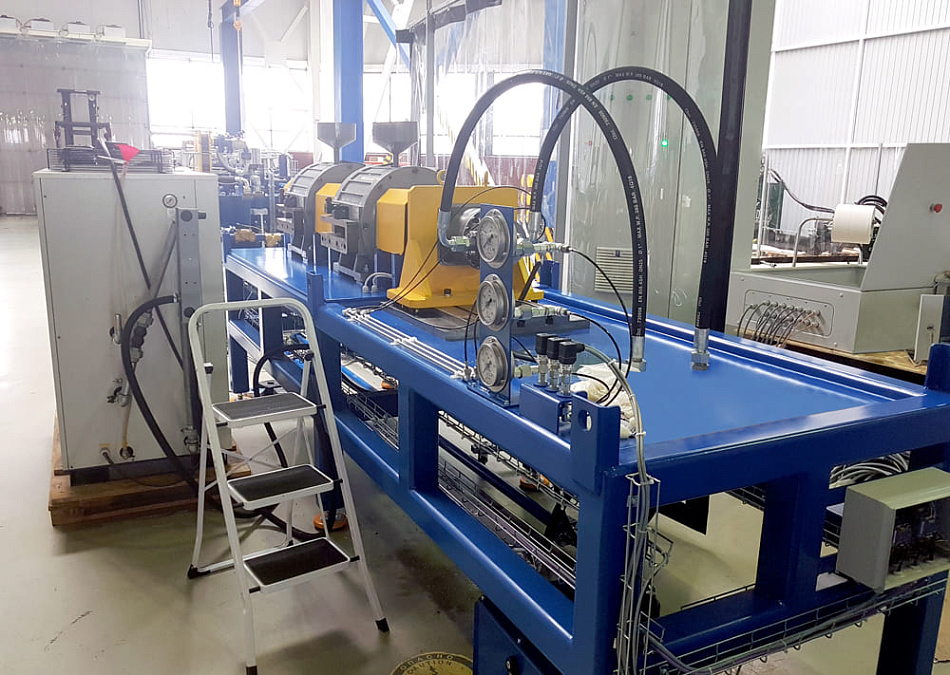

- Стенд состоит из 3 модулей: силовой агрегат, рабочий стол с местом для установки испытуемого гидромотора и нагрузочными устройствами, рабочее место оператора.

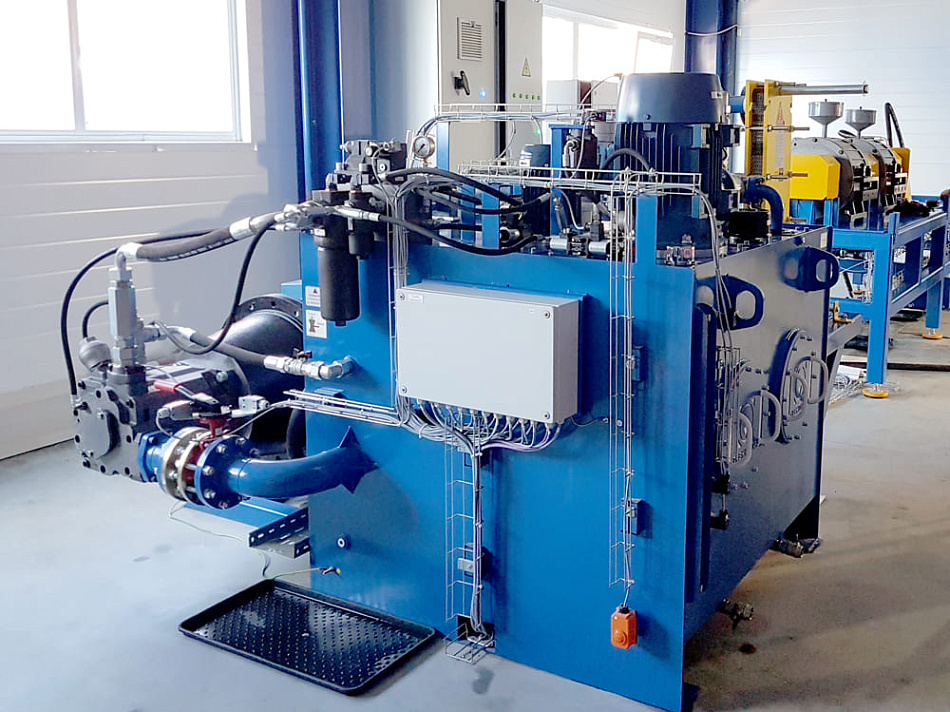

- В качестве основного силового агрегата использована мотор-насосная группа, состоящая из аксиально-поршневого насоса с регулируемым расходом и электродвигателя.
- Тонкость фильтрации фильтров, установленных на входе и выходе из испытуемого гидромотора составляет 10 мкм.
- Контур кондиционирования рабочей жидкости состоит из винтового насоса и водяного теплообменника. Так же, предусмотрено водяное охлаждение нагрузочных устройств.
- На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующих элемента.
