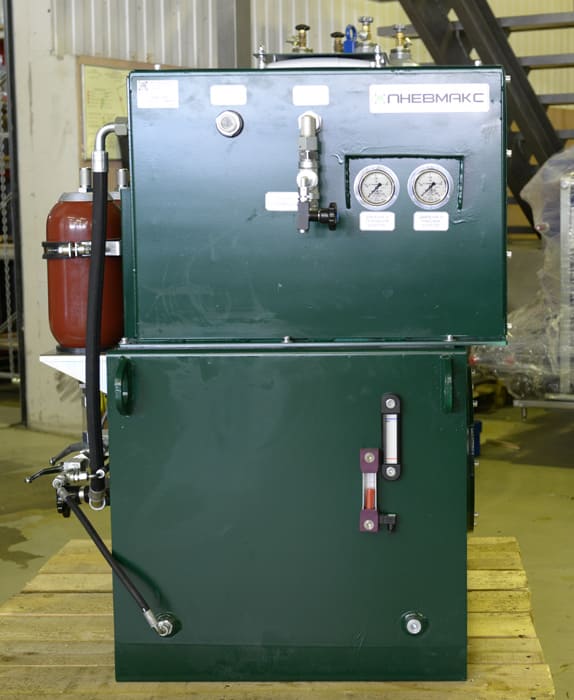

Гидростанция CTR-KV-B0101 для управления гидроцилиндром привода диафрагмы последней ступени паровой турбины
В паровых турбинах работа исполнительных механизмов напрямую влияет на параметры регулирования турбоустановки. Поэтому к гидросистемам, управляющим регулирующими органами турбинного оборудования, предъявляются требования по надежности, стабильности работы и совместимости с существующими системами автоматизации.
Гидростанция CTR-KV-B0101 разработана для управления гидроцилиндром привода диафрагмы последней ступени паровой турбины. Станция обеспечивает работу исполнительного механизма и используется в составе системы управления турбинным оборудованием.
В качестве силового агрегата применяется мотор-насосная группа с шестеренным насосом. Передача крутящего момента от электродвигателя к насосу осуществляется через кулачковую муфту с демпфирующей проставкой. Такое решение способствует снижению вибраций и уровня шума при работе оборудования.

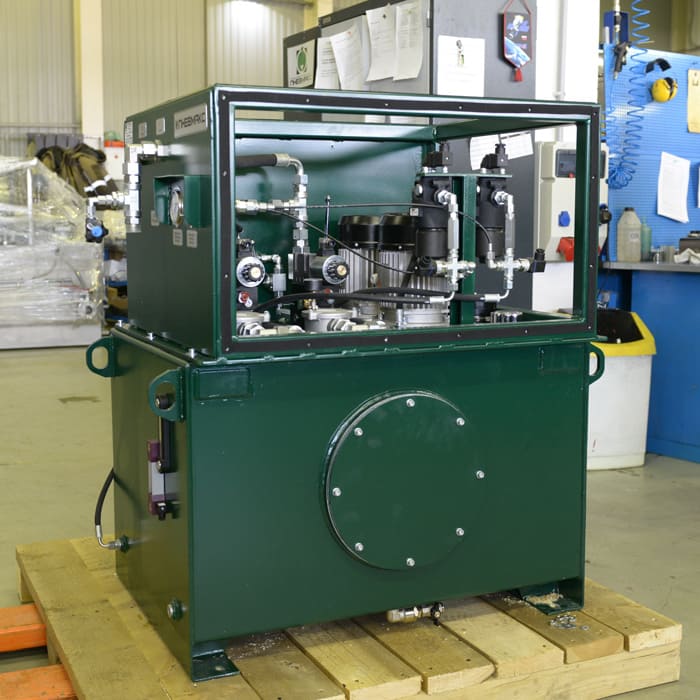

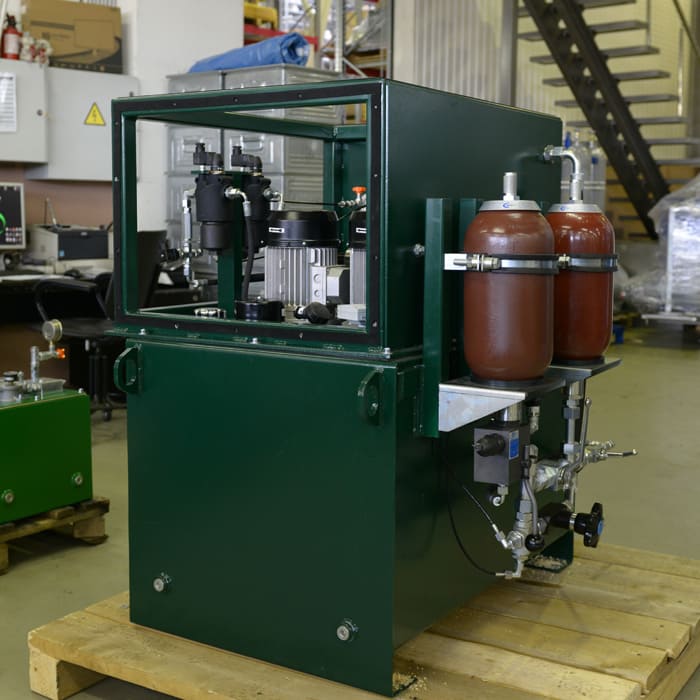

Конструкция гидростанции включает гидробак, мотор-насосную группу с предохранительным клапаном и блок направляющих и регулирующих клапанов. Гидроаппаратура выполнена на базе компонентов Duplomatic MS S.p.A. Применяемые гидравлические компоненты унифицированы и могут заменяться современными аналогами зарубежного и отечественного производства.
Гидробак оснащен визуальным указателем уровня масла, воздушным фильтром-сапуном, сливным отверстием и системой фильтрации рабочей жидкости. Для очистки масла используется сливной фильтр с тонкостью фильтрации 25 мкм. Фильтр оборудован визуальным индикатором загрязнения и перепускным клапаном (by-pass), предотвращающим повреждение фильтрующего элемента при его загрязнении.
Дополнительно в гидросистеме применяется всасывающий фильтр с тонкостью фильтрации 90 мкм. Использование фильтрации на различных участках гидравлического контура позволяет поддерживать требуемое качество рабочей жидкости и повышать надежность работы оборудования.
Управление электромагнитными клапанами осуществляется напряжением 24 В постоянного тока. Электродвигатель насосного агрегата питается от трехфазной сети 380 В частотой 50 Гц.
Гидростанция производится в соответствии с действующими техническими требованиями и проходит обязательные испытания после завершения сборки. Контроль работоспособности оборудования позволяет подтвердить соответствие проектных параметров и готовность станции к эксплуатации в составе турбинного оборудования.
Основные технические характеристики проекта
Передача управляющих воздействий на диафрагму последней ступени требует стабильной работы исполнительного механизма и надежности гидравлической части привода. Применение унифицированной гидроаппаратуры, многоступенчатой фильтрации рабочей жидкости и испытаний каждой станции после сборки позволило создать решение, адаптированное для эксплуатации в составе систем управления паровых турбин.
