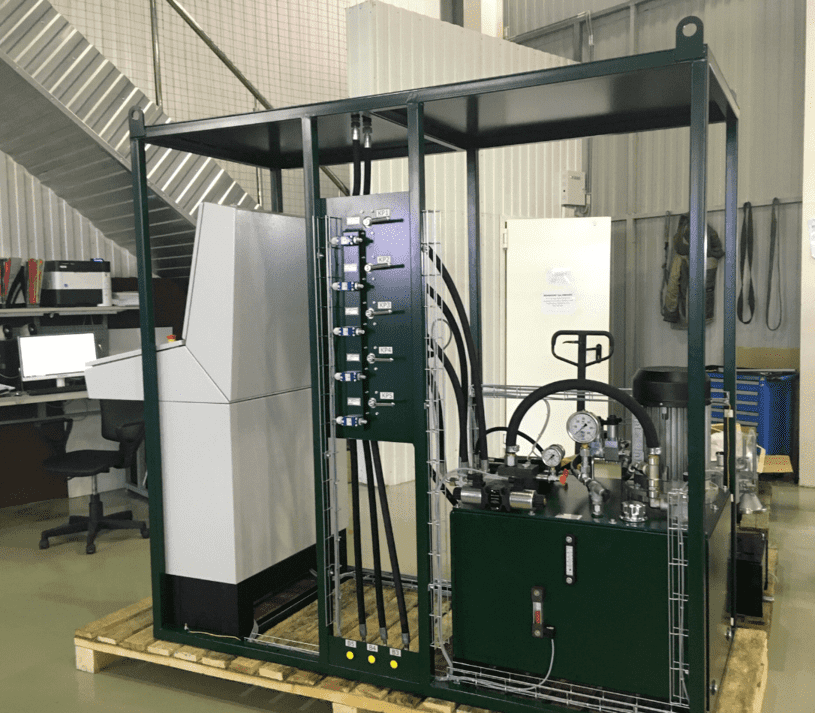

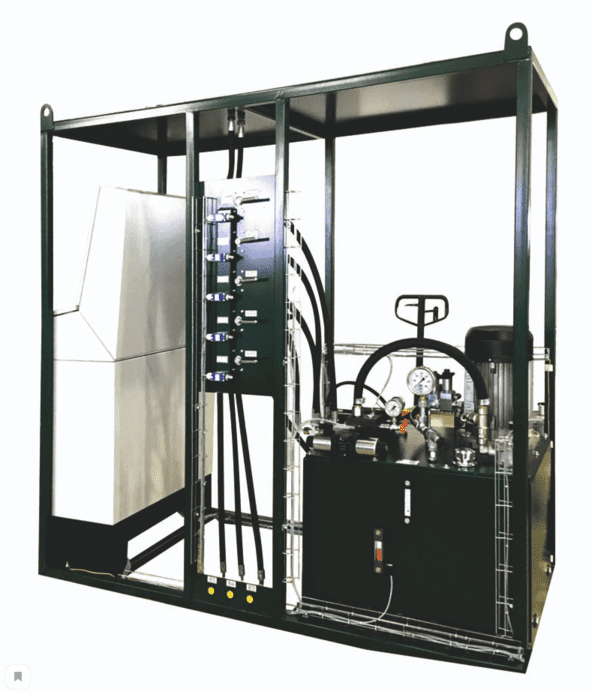

Гидростанция CTR-KV-B0509 для пресса усилием 500 тс для проведения статических испытаний тележки колесной пары и узлов Автосцепки СА-3

Характеристики:

Объем бака
180 л
Номинальное давление
60 + 50 бар
Номинальный расход
14 + 42 л/мин
Номинальная потребляемая мощность
7,5 кВт
Рабочая жидкость
гидравлическое минеральное масло HLP 32-46

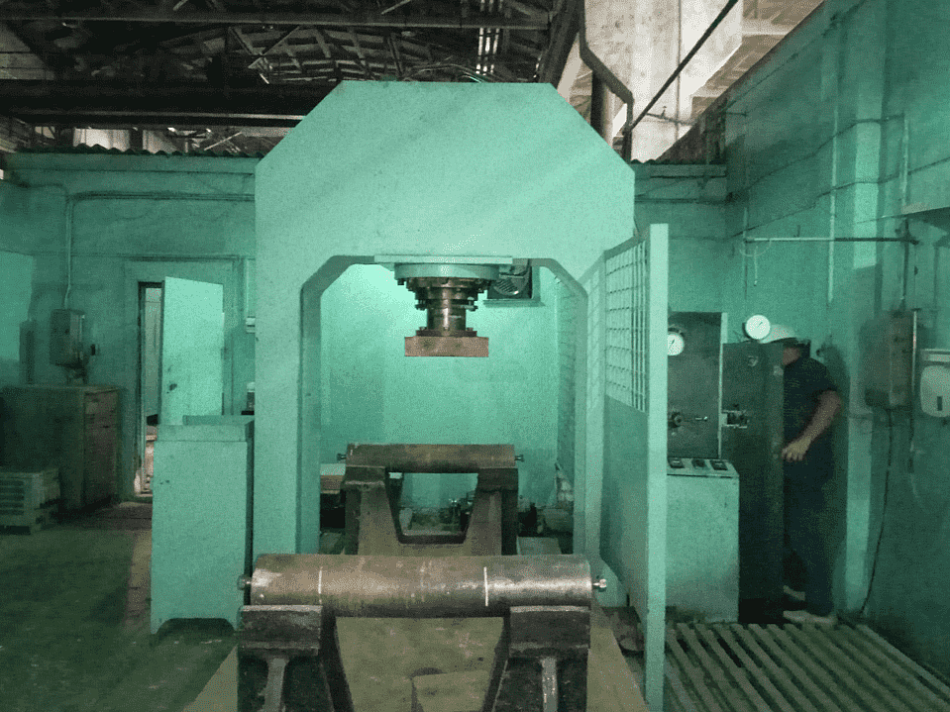

  • Гидростанция CTR-KV-B0509 предназначена для управления гидроцилиндром пресса, который обеспечивает создание усилия до 500 тс при проведении испытаний.
  • Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
  • Конструкция гидростанции выполнена таким образом, чтобы обеспечить ее встраивание в существующее помещение и обеспечить безопасность оператора при проведении испытаний. Для корректного проведения испытания необходимо давление до 400 бар, чтобы достичь такого давления в гидростанции применен мультипликатор давления с коэффициентом усиления 1:7.
  • Гидростанция рассчитана на периодический режим работы - несколько испытаний в сутки.

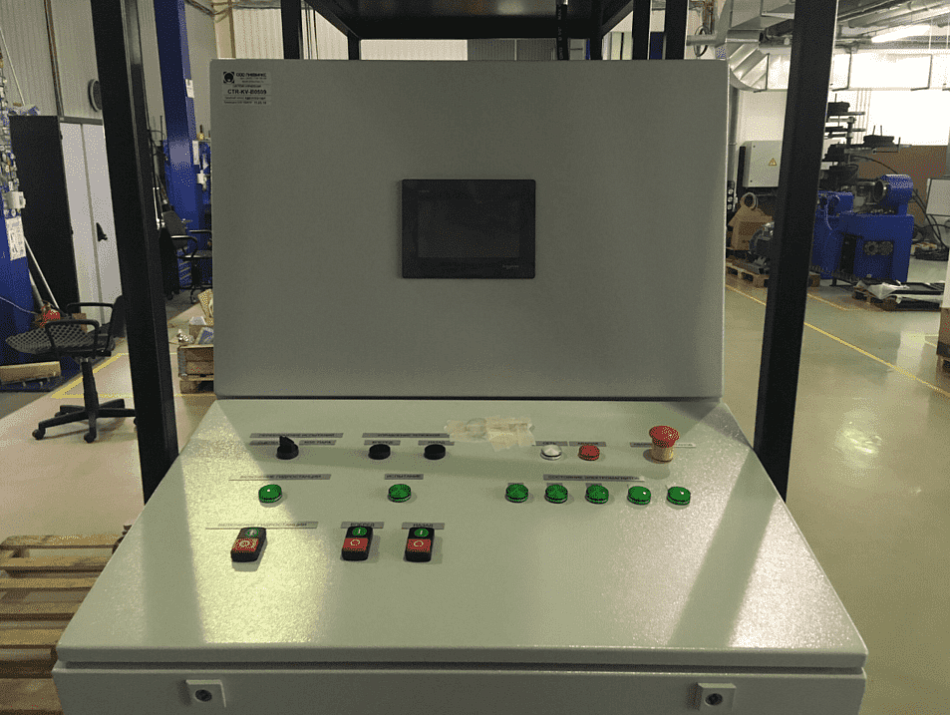

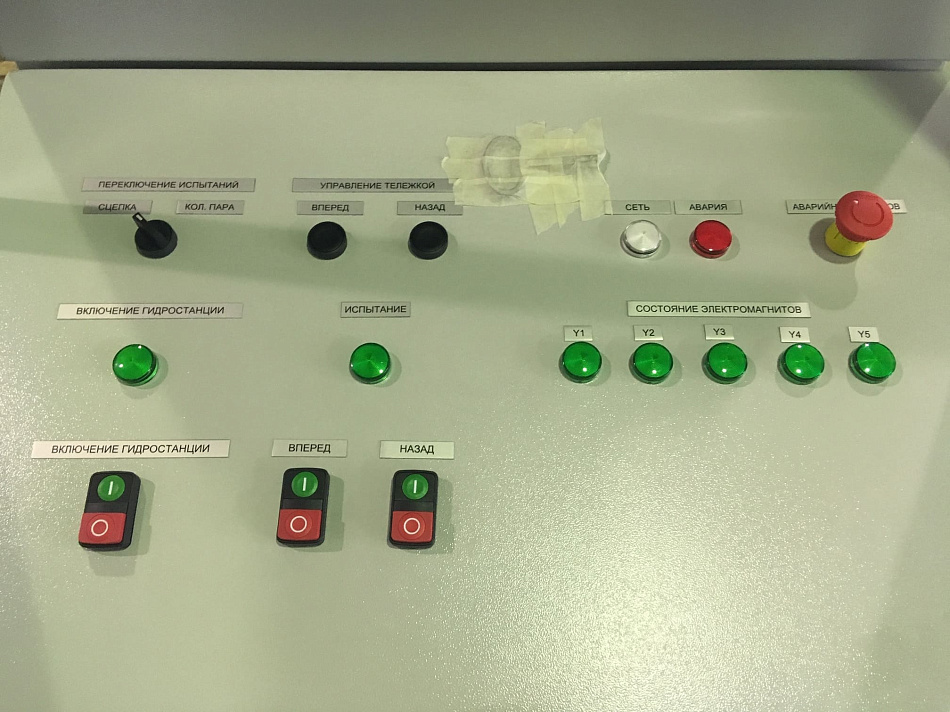

  • В состав поставки гидростанции входит система управления, которая обеспечивает выполнение всего цикла испытаний с необходимыми параметрами по скорости нарастания усилия (до 5 тс/с), а также визуализацию процесса испытаний с сохранением графика зависимости усилия от времени. Проведение испытаний осуществляется в автоматическом режиме.
  • Поскольку, при проведении испытаний могут быть задействованы два независимых силовых гидроцилиндра, а управление обоих гидроцилиндров осуществляется от одних и тех же магистралей, то выбор гидроцилиндра осуществляется с помощью ручных кранов с электронной фиксацией их положения, что обеспечивает дополнительную страховку от ошибок оператора.

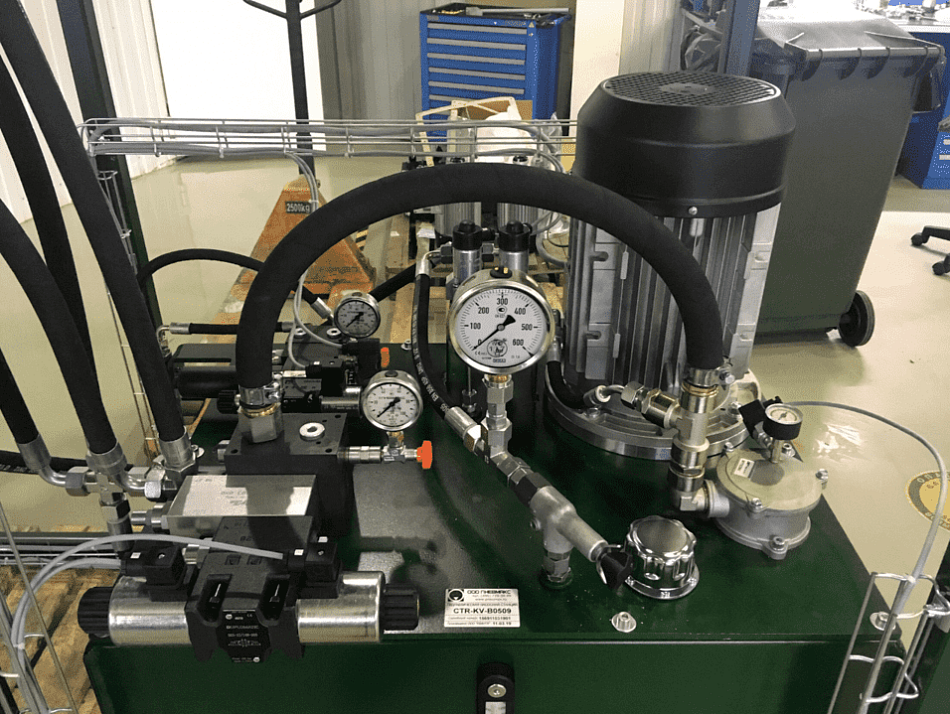

  • В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого сдвоенного шестеренного насоса и электродвигателя.
  • Контур кондиционирования рабочей жидкости отсутствует.
  • Тонкость фильтрации напорного фильтра, установленного перед мультипликатором давления, - 10 мкм, сливного фильтра - 25 мкм
  • На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
