Гидростанция CTR-KV-B0786 для комплекса загрузки вагонов
Характеристики:
|
Объем бака |
630 л |
|
Номинальное давление |
140 бар |
|
Номинальный расход |
65 х 2 л/мин |
|
Номинальная потребляемая мощность |
18,5 х 2 кВт |
|
Рабочая жидкость |
гидравлическое минеральное масло HLP 32-46 |
Гидростанция CTR-KV-B0786 предназначена для управления исполнительными механизмами комплекса загрузки вагонов, предназначенного для подачи нефтяного кокса из бункера для хранения в отдельные вагоны:
- гидроцилиндр подъема желоба;
- гидроцилиндр задвижки контроля расхода;
- гидроцилиндр аварийной ножевой задвижки;
- гидроцилиндр защелки.
Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей. Всё оборудование выполнено во взрывозащищённом и низкотемпературном (до -41° С) исполнении. Все металлические поверхности прошли дробеструйную обработку и специальную многослойную окраску (грунт PRIM PLATINA + эмаль PRIM URETAN Coat PM). Гидростанция рассчитана на продолжительный режим работы - 24/7.
В состав поставки входят:

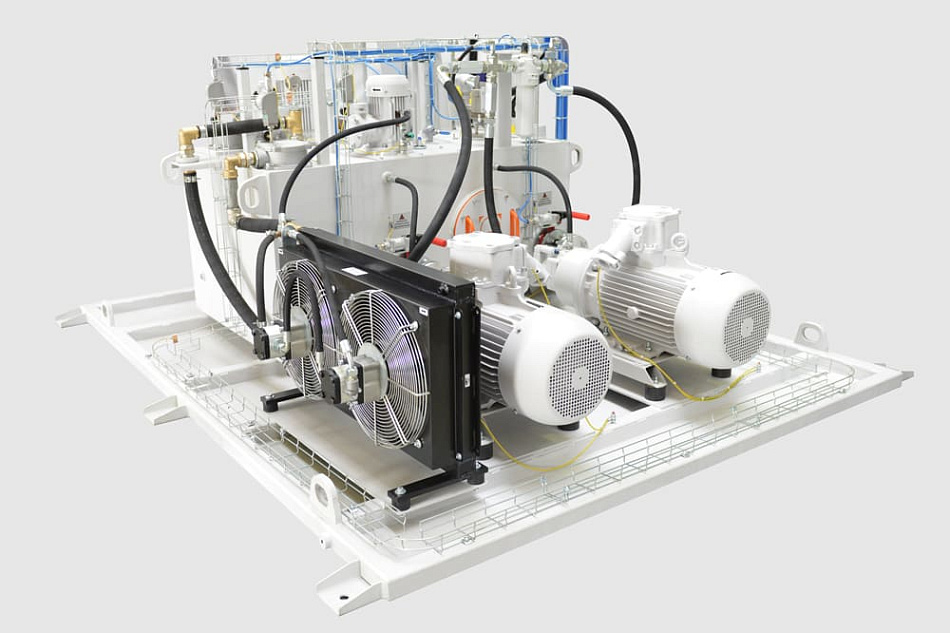

- гидравлическая силовая установка с баком;

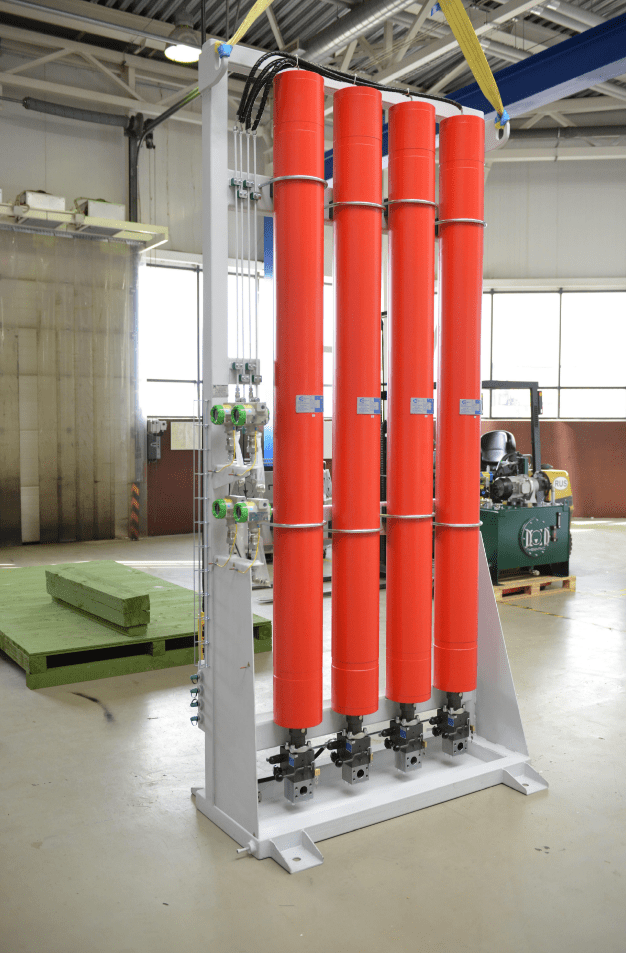

- аккумуляторная стойка (4 поршневых аккумулятора объемом по 60 литров каждый);
- гидроцилиндры (оборудованы дополнительной пылезащитой, датчиками линейного перемещения);

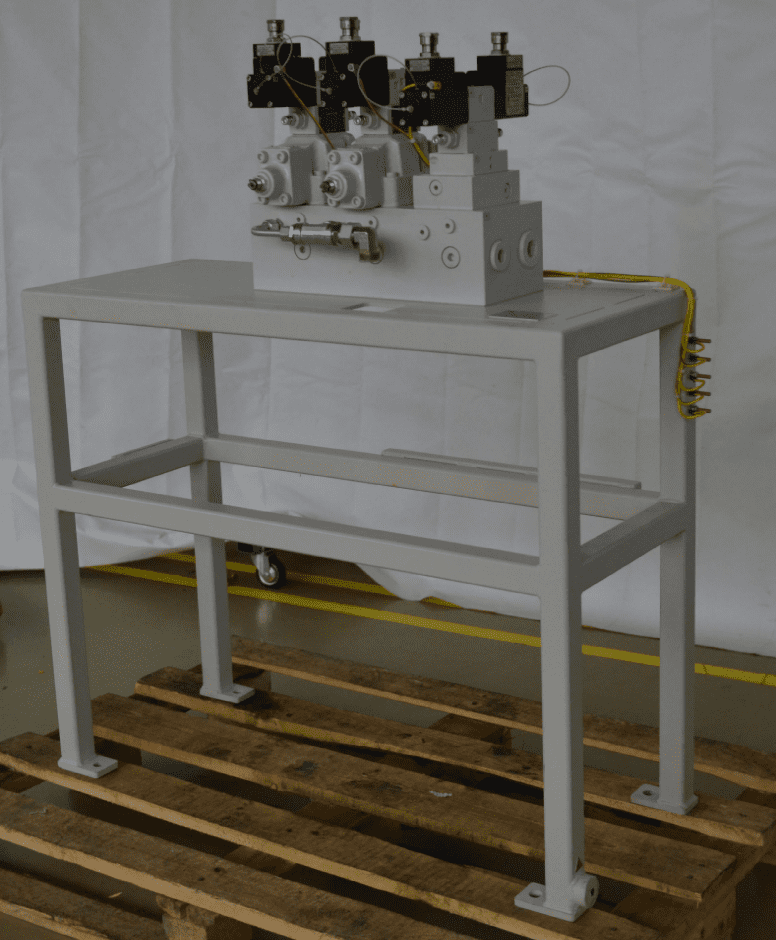

- гидроблоки управления.

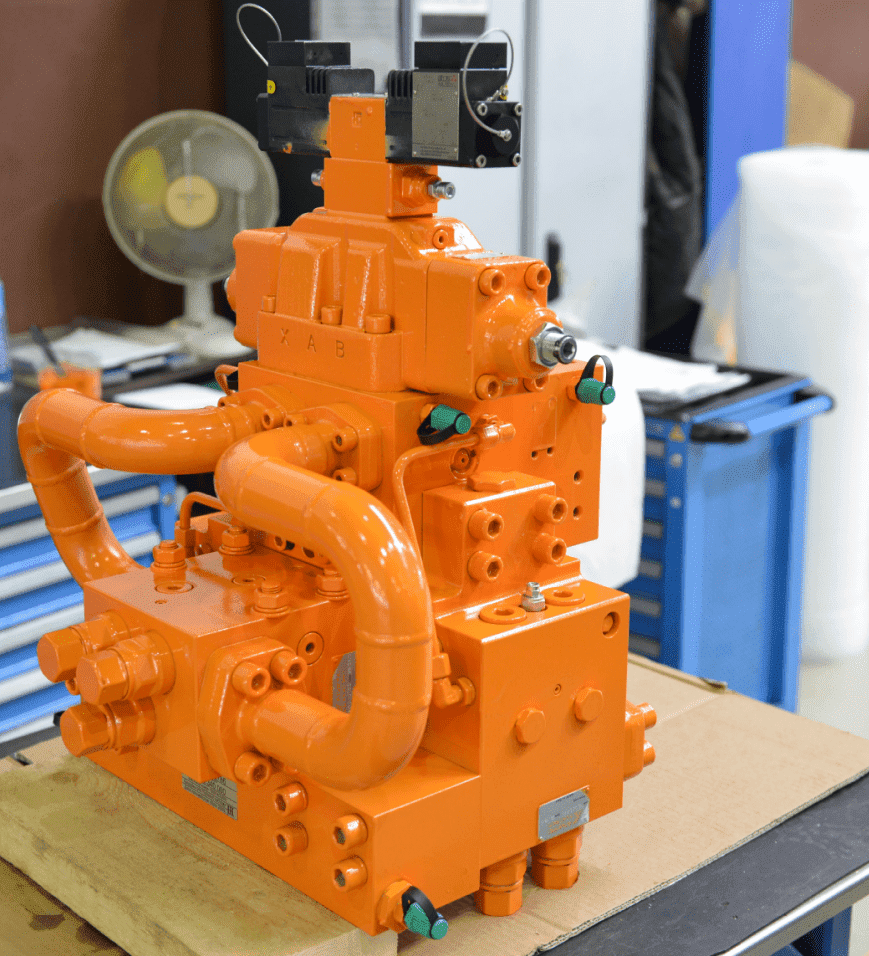

Блок управления гидроцилиндром подъема желоба установлен непосредственно на гидроцилиндр. Управление гидростанцией осуществляется от системы управления комплексом загрузки вагонов.
- В качестве силовых агрегатов (основного и резервного) использованы мотор-насосные группы, состоящие из регулируемого аксиально-поршневого насоса с регулятором постоянного давления и электродвигателя.
- Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника и винтового насоса.
- Тонкость фильтрации напорного фильтра - 10 мкм, сливных фильтров - 25 мкм.
