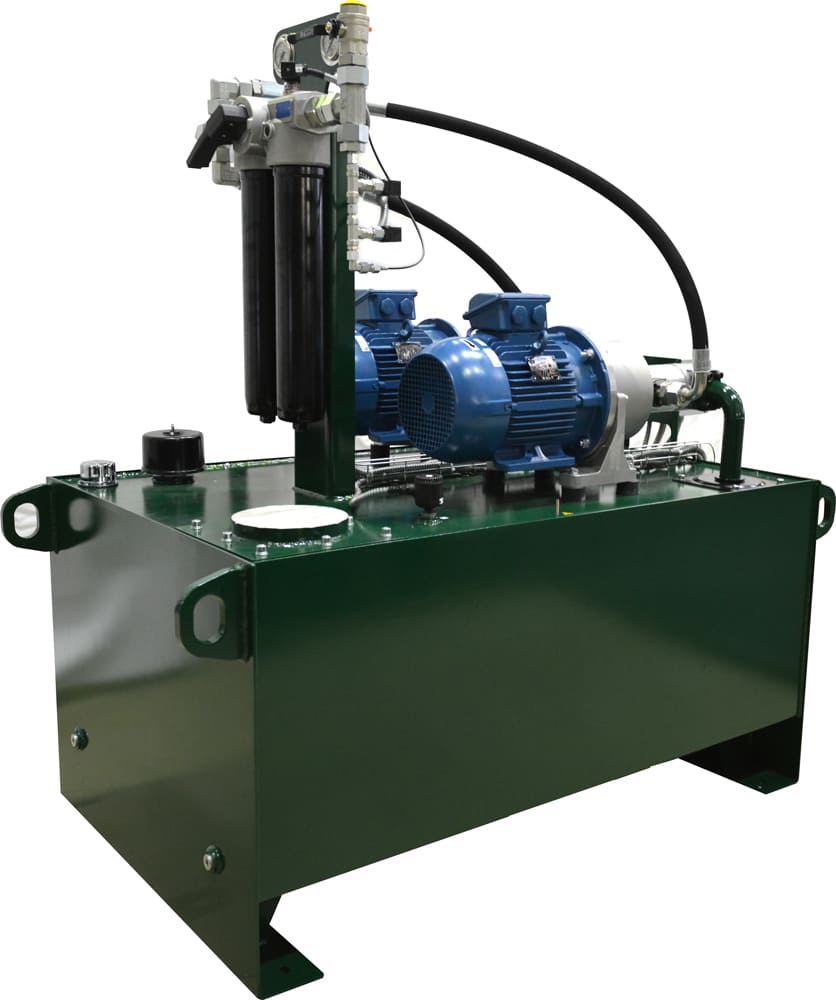

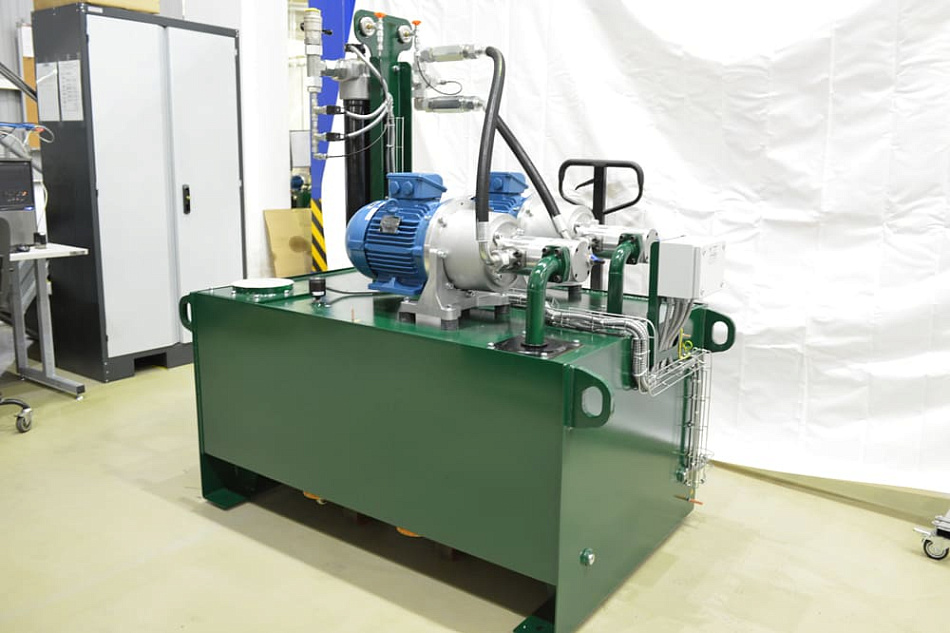

Гидростанция CTR-KV-B0797 для жидкой смазки ножниц и трайб-аппарата сортового стана
Характеристики:
Объем бака | 630 л |
Номинальное давление | 6 + 6 бар |
Номинальный расход | 72 + 72 л/мин |
Номинальная потребляемая мощность |
5,5 + 5,5 кВт |
Рабочая жидкость |
гидравлическое минеральное масло ISO-VG 32-46 |
Гидростанция CTR-KV-B0797 предназначена подачи смазки в зону трущихся поверхностей силовых элементов ножниц и трайб-аппарата. Гидростанция входит в состав поставки оборудования для модернизации завода «Антильяна де Асеро им. Хосе Марти» в республике Куба.
- Гидравлическая схема разработана в соответствии с требованиями заказчика согласно функциональным и эксплуатационным потребностям оборудования.
- В связи с отличием электросети питания от Российской, применены электродвигатели, рассчитанные на напряжение 460 В и частоту питающей сети 60 Гц.
- Для повышения надежности работы, выполнено резервирование насосных агрегатов.

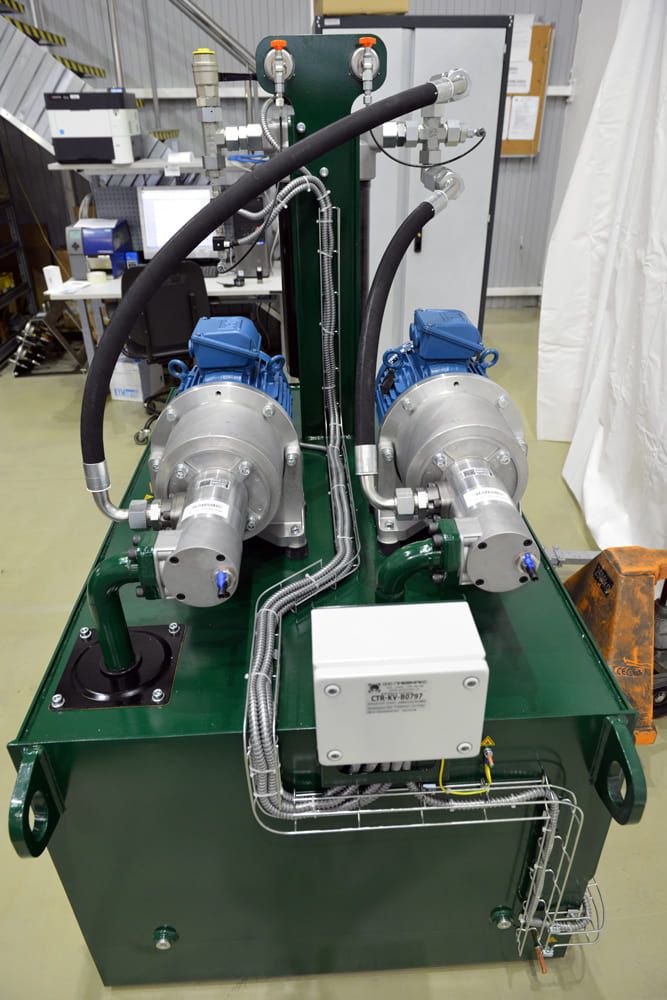

- В качестве силовых агрегатов использованы две мотор-насосные группы, каждая из которых состоит из нерегулируемого винтового насоса и электродвигателя.
- Гидростанция работает в замкнутой системе циркуляционной смазки. Слив рабочей жидкости из системы смазки происходит самотеком через фильтр грубой очистки с тонкостью фильтрации 200 мкм
- Тонкость фильтрации напорных фильтров - 90 мкм.
- Для контроля подачи смазки в систему, на выходе гидростанции установлено 2 реле давления.
- Контур охлаждения отсутствует по результатам теплового расчета.

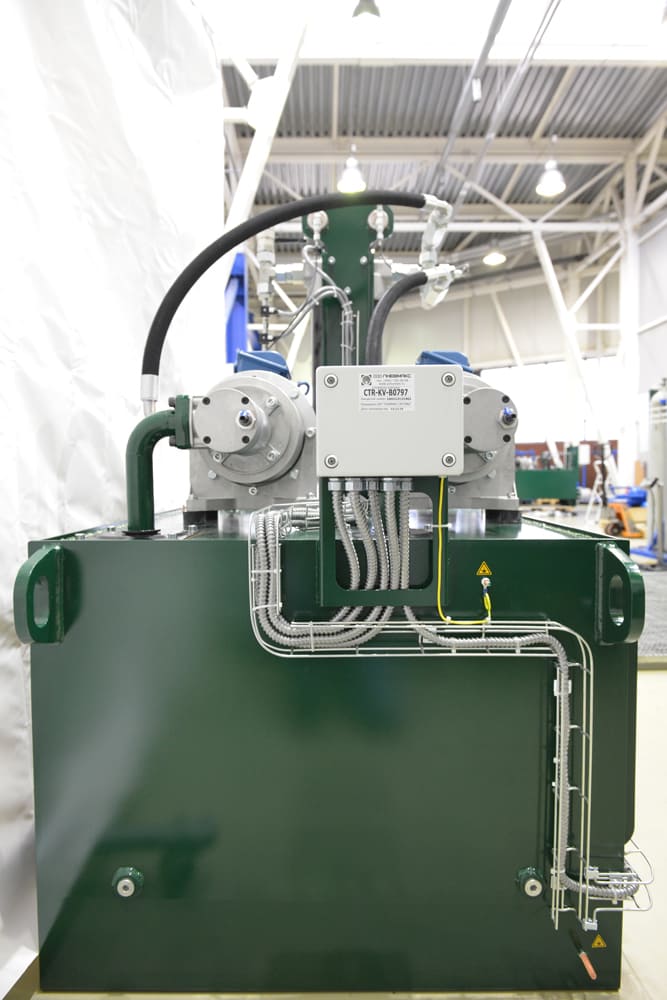

- На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
