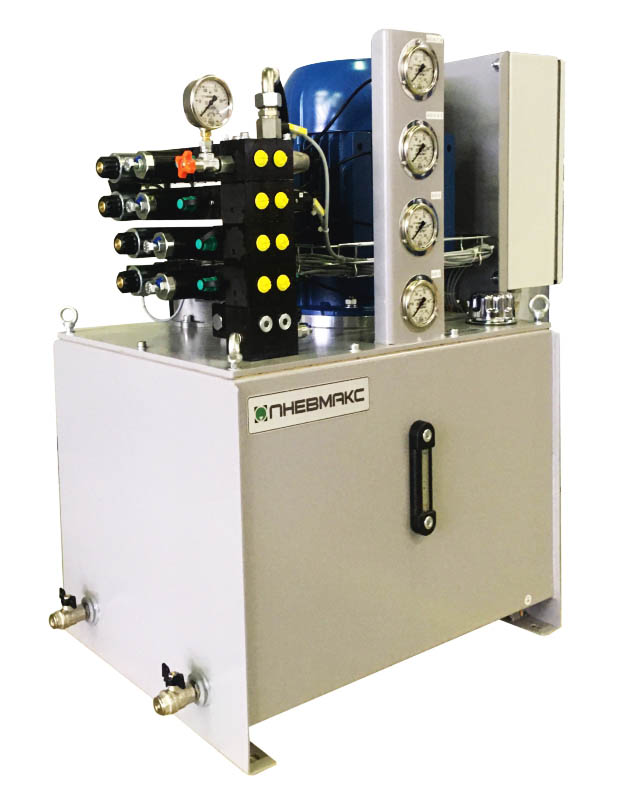

Гидростанция CTR-KV-B0884 для управления ножницами 1-382385-86-001

Характеристики:

Артикул CTR-KV-B0884
Объем бака 100 л
Номинальное давление 130 бар
Номинальный расход 31 л/мин
Номинальная потребляемая мощность
7,5 кВт
Рабочая жидкость гидравлическое минеральное масло ISO-VG 32-46

  • Гидростанция предназначена для управления механизмами ножниц:
    • Гидроцилиндры зажима инструмента на столе;
    • Гидроцилиндры зажима инструмента на ползуне;
    • Гидроцилиндры режущего механизма.
  • Гидростанция входит в состав поставки оборудования для модернизации завода «Антильяна де Асеро им. Хосе Марти» в республике Куба.
  • Гидравлическая схема разработана в соответствии с требованиями заказчика согласно функциональным и эксплуатационным потребностям оборудования. В связи с отличием электросети питания от Российской, применен электродвигатель, рассчитанный на напряжение 440 В и частоту питающей сети 60 Гц.
  • В состав поставки вместе с гидростанцией входят гидроцилиндры HC2L-63/45-1920-K0-S-11/2/1033/20.
  • Гидростанция оборудована клеммной коробкой, предназначенной для подключения к системе управления линией.
  • Имеется возможность индивидуальной настройки давления для управления каждым типом гидроцилиндров за счет использования редукционных клапанов.
  • Настройка скоростей движения гидроцилиндров осуществляется с помощью дроссельных регуляторов.
  • Гидрозамки обеспечивают удержание каждого гидроцилиндра в необходимом положении при действии внешних нагрузок.
  • На магистралях управления гидроцилиндрами зажима установлены реле давления для удаленного контроля давления зажима.
  • В качестве силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя.
  • Тонкость фильтрации сливного фильтра - 25 мкм.
  • Контур охлаждения отсутствует по результатам теплового расчета.
  • На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
