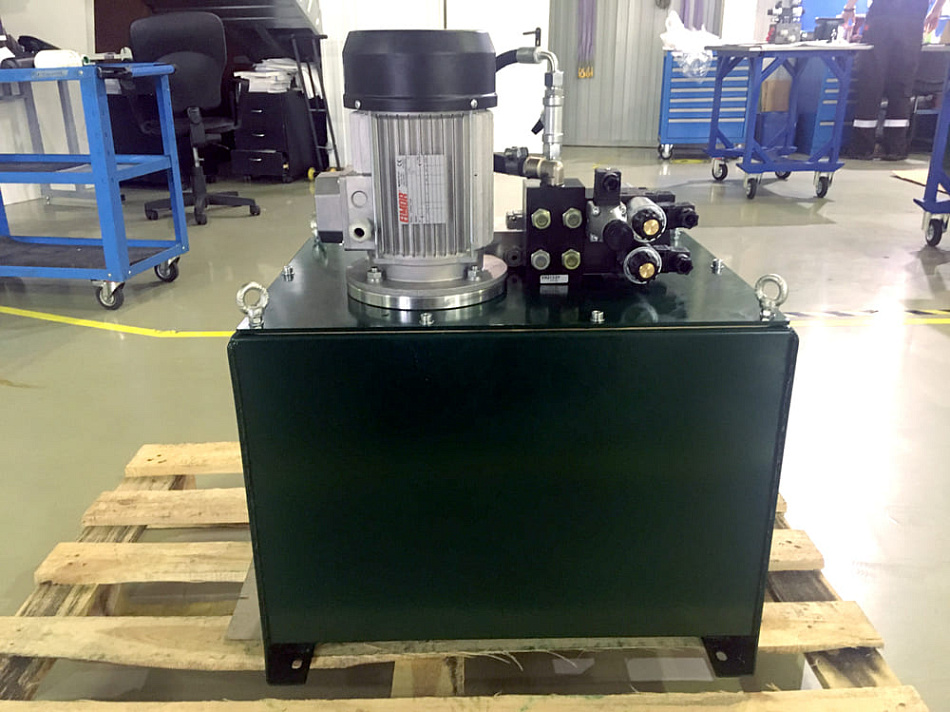

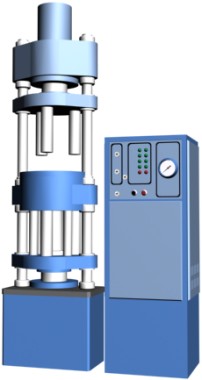

Гидростанция CTR-KV-B0920 для технологического (формовочного) пресса ПО-500 для уплотнения образцов из асфальтобетона и других материалов по ГОСТ 12801

Характеристики:

Объем бака 75 л
Номинальное давление 80 + 250 бар
Номинальный расход 8 + 3,5 л/мин
Номинальная потребляемая мощность
1,5 кВт
Рабочая жидкость гидравлическое минеральное масло ISO-VG 32-46
  • Гидростанция предназначена для управления двумя гидроцилиндрами пресса, которые реализуют процесс двухстороннего приложения нагрузки для формирования образца.
  • Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования.
  • Гидростанция разработана в качестве замены вышедшей из строя гидростанции в процессе модернизации пресса.
  • Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.

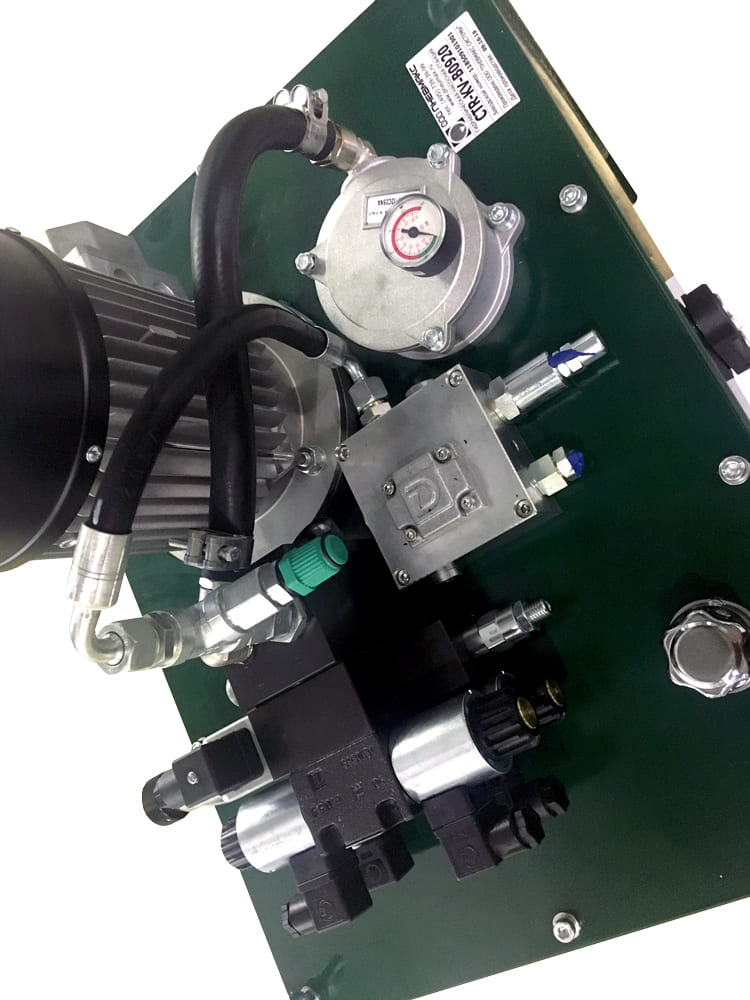

  • В качестве основного силового агрегата использована мотор-насосная группа, состоящая из сдвоенного шестеренного насоса и электродвигателя.
  • Выходы с насосов объединены в разделительной панели, обеспечивающей их работу в следующем режиме: при давлении до 80 бар, подача насосов суммируется и составляет 11,5 л/мин, при большем давлении - один из насосов сливает рабочую жидкость в бак под минимальным давлением, а другой, с подачей 3,5 л/мин нагнетает давление в систему вплоть до 250 бар.
  • Тонкость фильтрации сливного фильтра - 25 мкм.
  • Контур кондиционирования  рабочей жидкости отсутствует, поскольку режим работы гидростанции не постоянен и нагрева рабочей жидкости свыше критического не наблюдается.
  • На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
