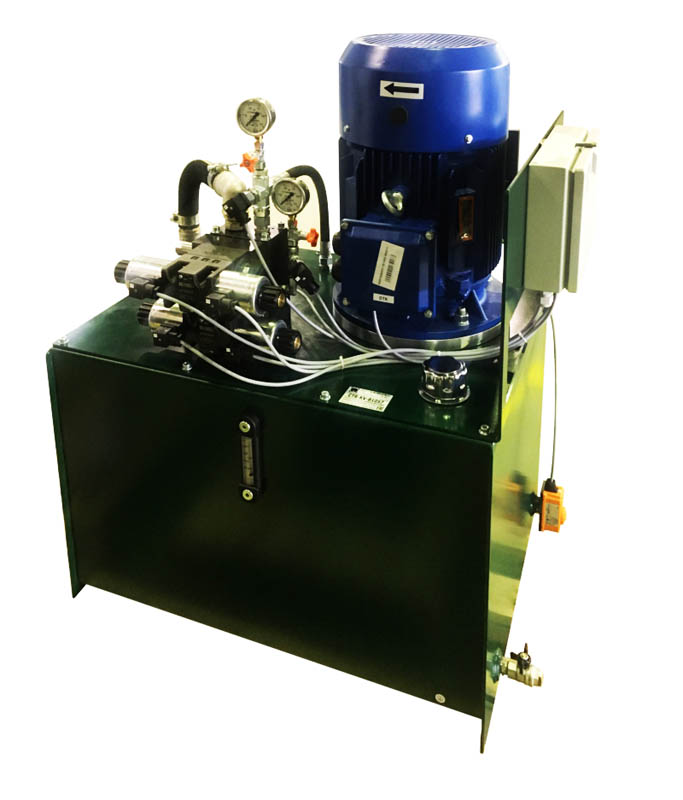

Гидростанция CTR-KV-B1057 для игловых шиберных затворов конвейера
Характеристики:
Артикул |
CTR-KV-B1057 |
Объем бака | 165 л |
Номинальное давление |
160 +160 бар |
Номинальный расход |
24 + 24 л/мин |
Номинальная потребляемая мощность |
15 кВт |
Рабочая жидкость |
Гидравлическое минеральное масло HLP 32-46 |
- Гидростанция предназначена для гидравлического привода игловых шиберных затворов, установленных на конвейере и предназначенных для перекрытия потока дробленого рудного материала из бункера. Количество шиберных затворов - 2 шт, в качестве привода каждого шиберного затвора используются 3 гидроцилиндра.
- Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
- Гидростанция рассчитана на периодический режим работы - несколько включений в сутки.
- На гидростанции имеется 3 группы выходов, каждая из которых предназначена для подключения гидроцилиндров одного шиберного затвора. Две группы выходов независимы по давлению и расходу - для их питания используется два насоса, что с достаточной точностью обеспечивает синхронность движения игловых шиберных затворов.
- Гидрозамки, установленные на гидростанции, обеспечивают удержание шиберных затворов в необходимом положении при воздействии на них внешних нагрузок.
- В качестве основного силового агрегата использована мотор-насосная группа, состоящая из сдвоенного нерегулируемого шестеренного насоса и электродвигателя.

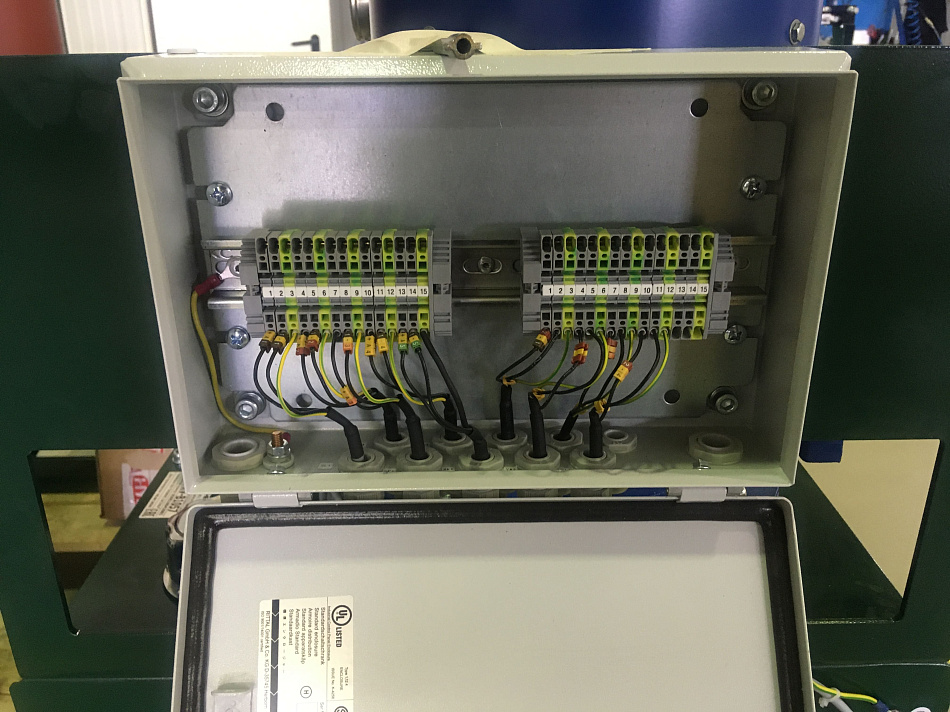

- Управление гидростанцией осуществляется от системы управления конвейера. На гидростанции имеется клеммная коробка для подключения электрических кабелей.
- Тонкость фильтрации сливного фильтра - 25 мкм.
- Контур кондиционирования рабочей жидкости отсутствует.
- На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
