Гидростанция CTR-KV-B1075 для токарного станка
Характеристики:
Объем поставки |
Гидростанция, комплект ЗИП |
Объем бака | 100 л |
Номинальное давление | 80 бар |
Номинальный расход | 12 л/мин |
Номинальная потребляемая мощность | 2,2 кВт |
Рабочая жидкость |
Гидравлическое минеральное масло ISO VG 32-46 |
Гидростанция CTR-KV-B1075 предназначена для управления гидравлическими механизмами токарного станка. Гидростанция разработана в рамках комплексной модернизации гидравлической системы токарного станка. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

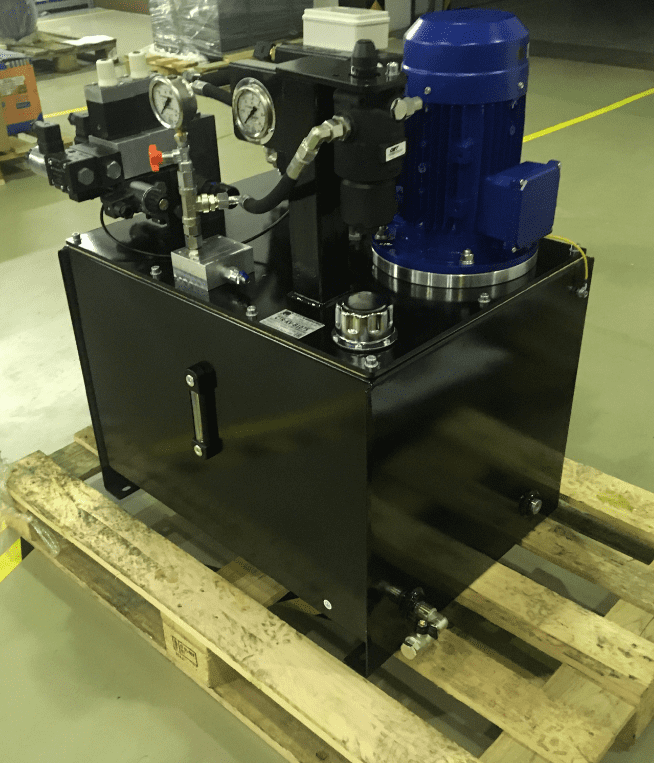

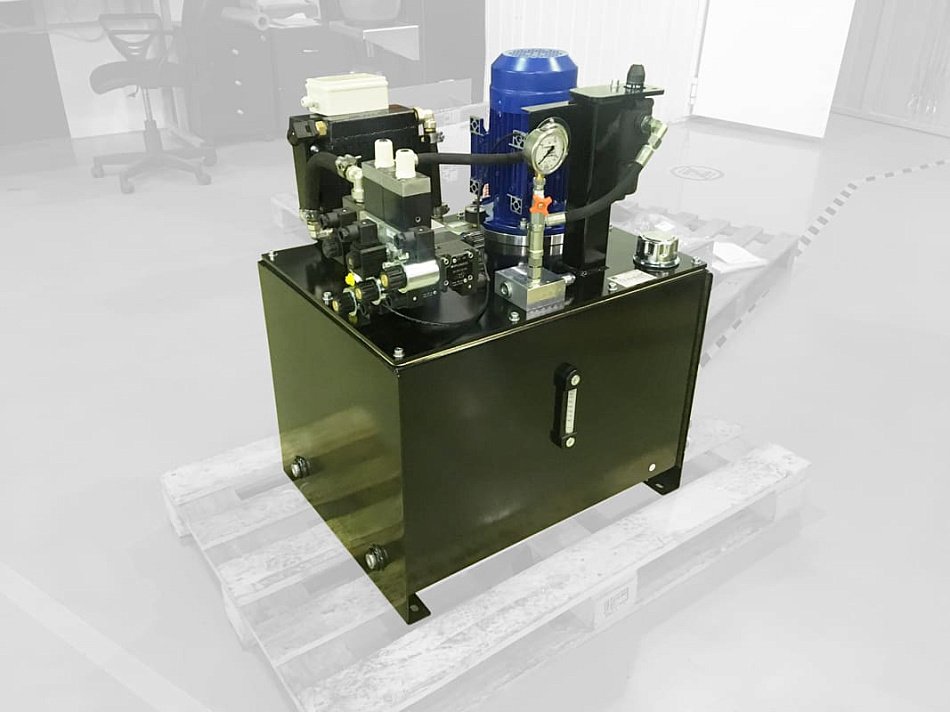

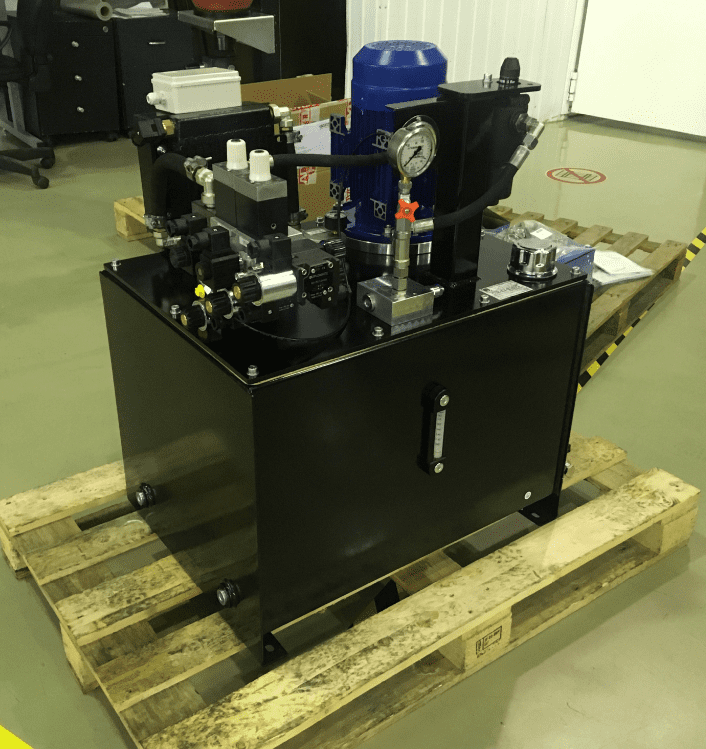

В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблок управления, установленный на крышку бака и вспомогательные элементы. На гидростанции реализована схема, позволяющая получить ускоренную, черновую и чистовую подачи за счет применения регуляторов расхода и отсечных клапанов в одной магистрали в компактном исполнении.
Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от системы управления токарным станком.

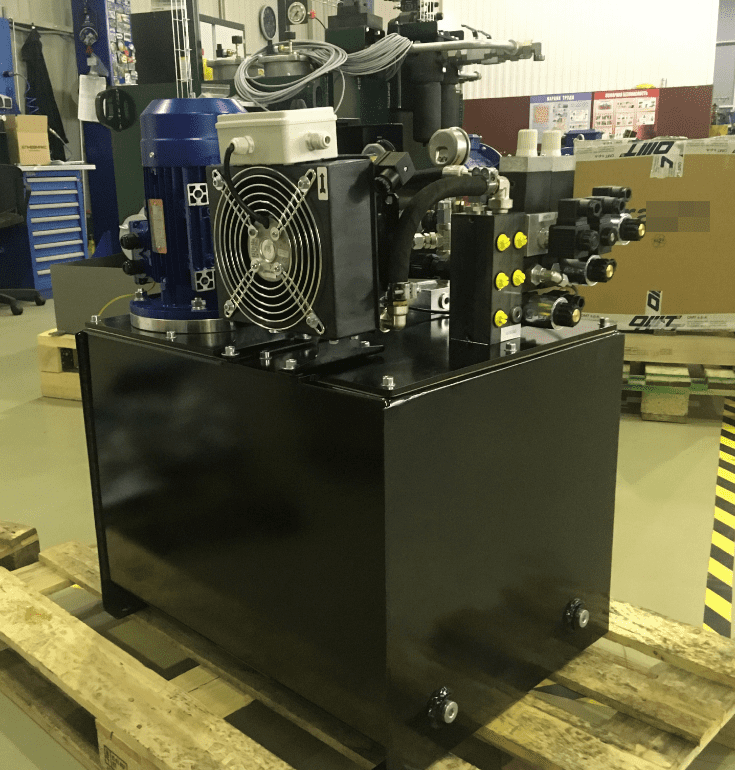

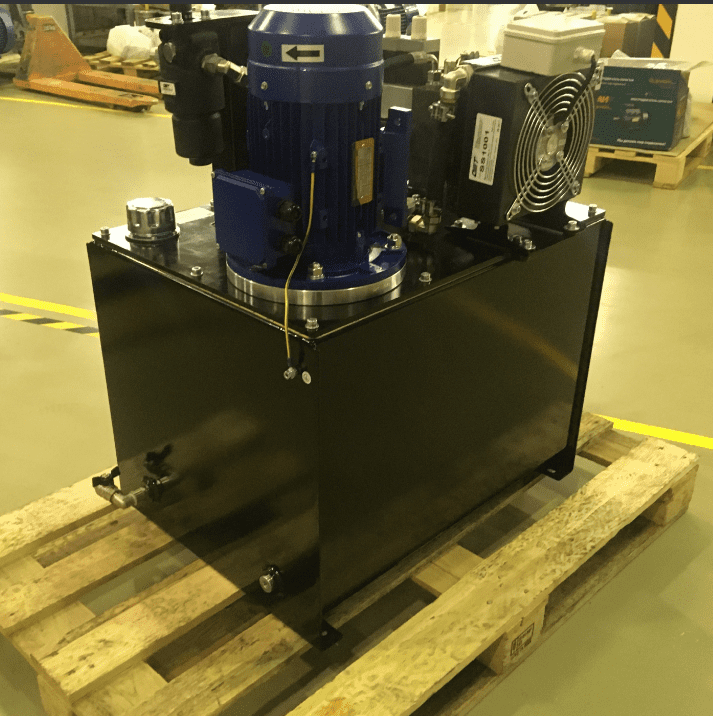

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливной магистрали. Тонкость фильтрации напорного фильтра - 25 мкм, сливного фильтра - 25 мкм.
На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
