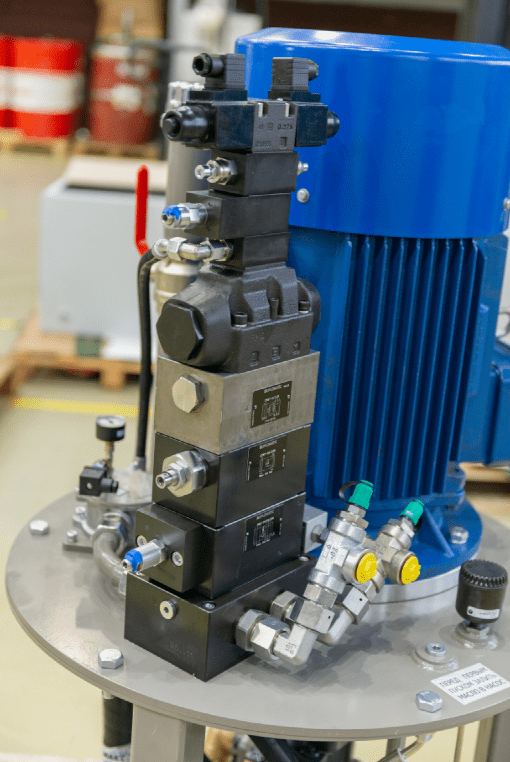

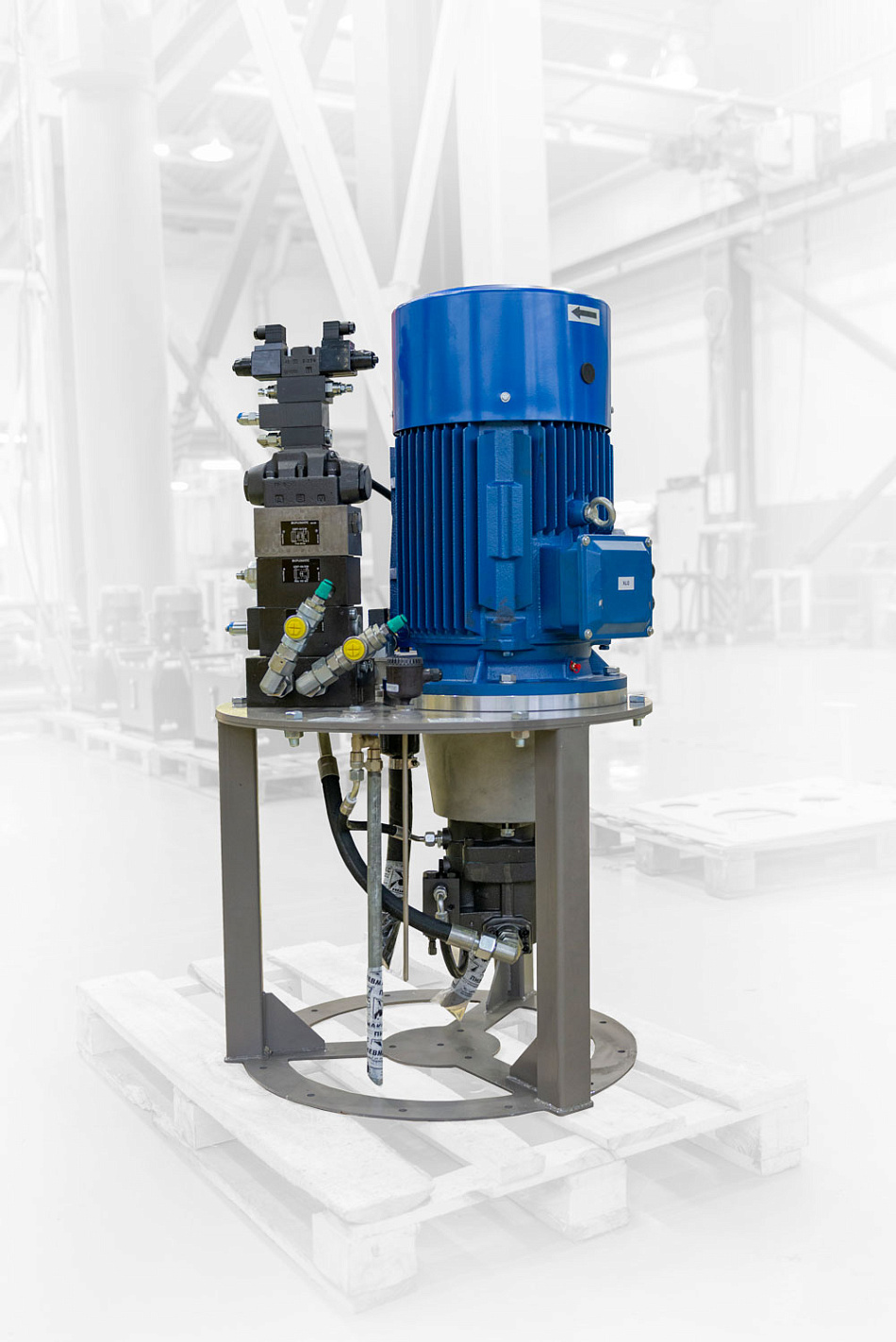

Гидростанция CTR-KV-B1337 для грейфера Р6-3200 (Credeblug, Испания)

Характеристики:

Объем поставки гидростанция, комплект ЗИП
Объем бака отсутствует
Номинальное давление 190 бар
Номинальный расход 69 л/мин
Номинальная потребляемая мощность 30 кВт
Рабочая жидкость гидравлическое минеральное масло ISO VG 32-46

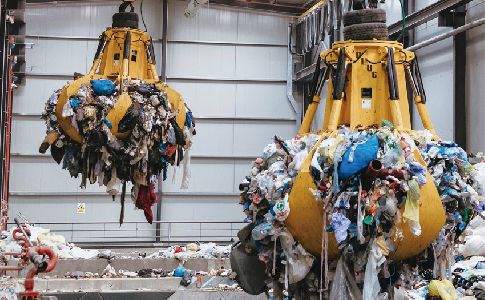

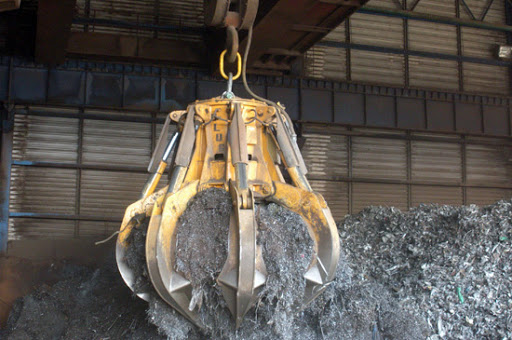

Гидростанция CTR-KV-B1337 предназначена для управления гидроцилиндрами челюстей электрогидравлического грейфера Р6-3200. Данный грейфер имеет следующие технические характеристики:

  • геометрическая вместимость - 3,2 м3;
  • группа груза - С3 по ГОСТ 24599-87;
  • Плотность груза - не более 2 т/м3;
  • допустимая масса зачерпываемого груза - 6,4 т;
  • собственная масса грейфера - 4,19 т;
  • время закрытия (открытия) челюстей - 14 с;
  • число челюстей - 6 шт;
  • форма челюстей - полуоткрытые;
  • климатические условия -40°... +40° С.

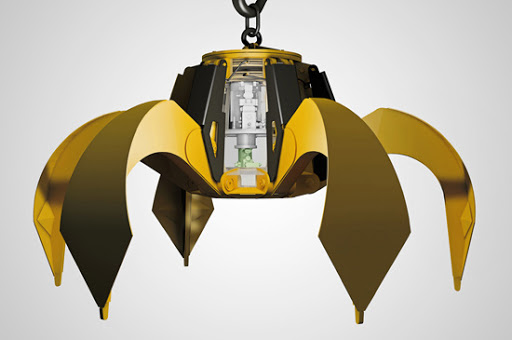

Гидростанция встроена в конструкцию грейфера таким образом, что баком для гидростанции является сам корпус грейфера. Такая конструкция дает следующие преимущества:

  • более высокий КПД установки, поскольку КПД электродвигателя в два раза выше, чем КПД дизельного привода - в случае использования гидросистемы экскаватора для управления грейфером;
  • отсутствие гидравлических соединений между грейфером и установкой;
  • автономность грейфера, т.е. независимость от наличия внешней гидравлической системы;
  • увеличение точности работы грейфера, сокращение времени цикла.
Габаритные и присоединительные размеры гидростанции выбраны из условия ее "встраивания" в существующую конструкцию. Гидростанция разработана для замены технически и морально устаревшей оригинальной гидростанции.

Использование регулируемого аксиально-поршневого насоса с LS-регулятором и регулятором давления позволяет обеспечить постоянство скорости движения челюстей грейфера независимо от нагрузки, а также минимизировать нагрев рабочей жидкости, что позволяет обойтись без использования теплообменных аппаратов.
