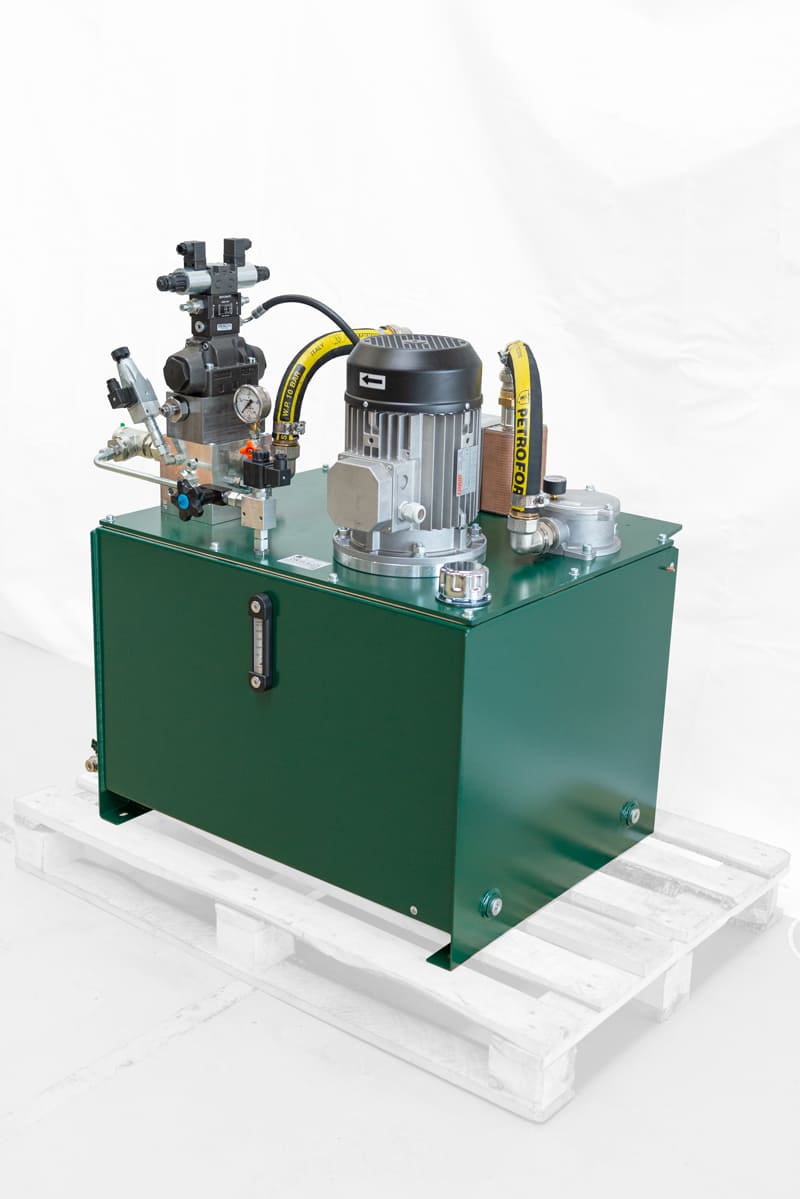

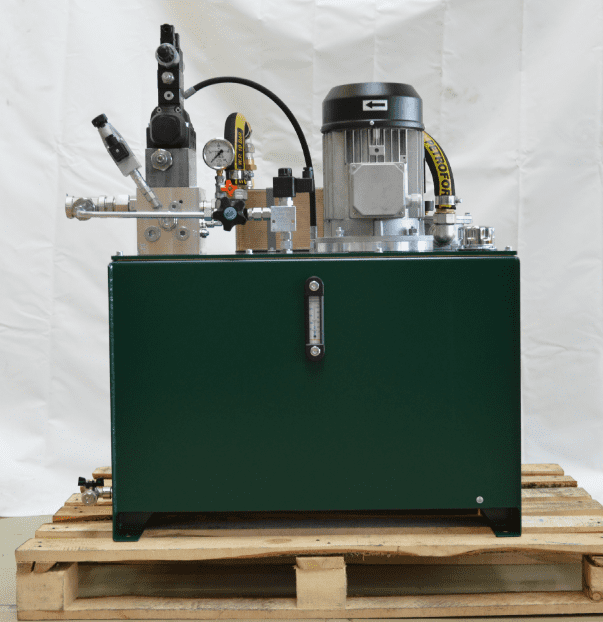

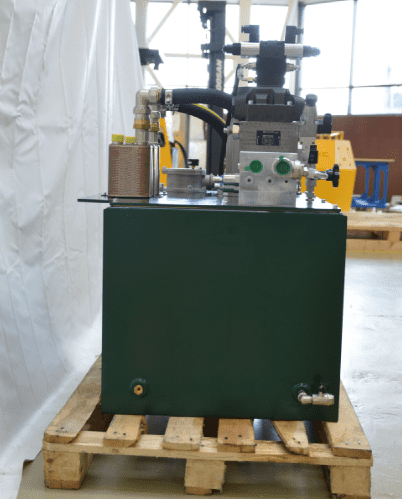

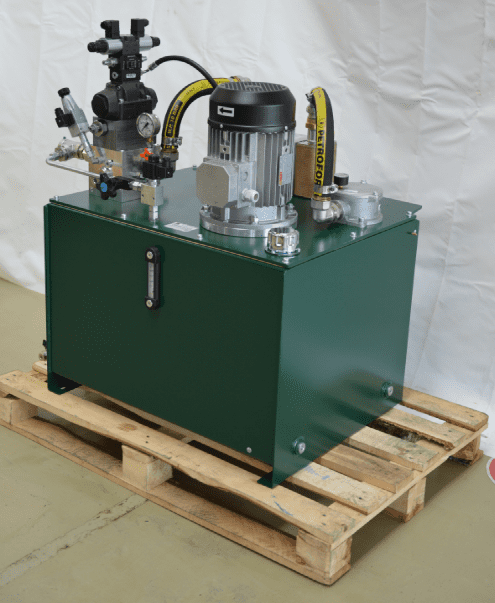

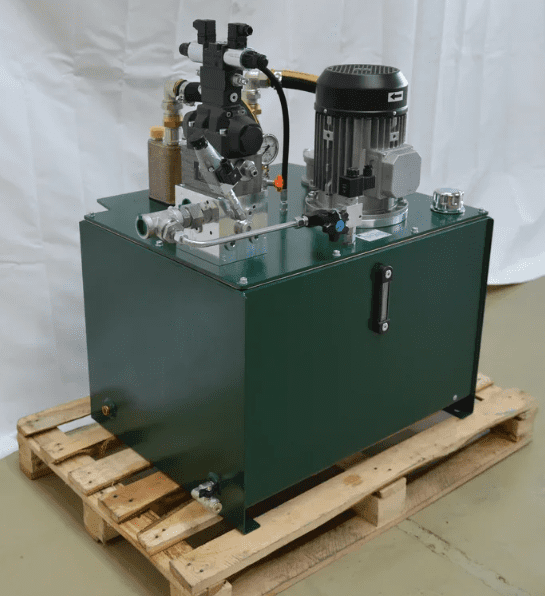

Гидростанция CTR-KV-B1371 для пресса по обработке пластмассовых и металлических заготовок

Характеристики:

Объем поставки
Гидростанция, комплект ЗИП
Объем бака 165 л
Номинальное давление 30 + 180 бар
Номинальный расход 77 + 11 л/мин
Номинальная потребляемая мощность 5,5 кВт
Рабочая жидкость Гидравлическое минеральное масло ISO VG 32-46

Гидростанция CTR-KV-B1371 предназначена для управления главным гидроцилиндром пресса. Гидростанция разработана в рамках комплексной модернизации гидравлической системы оборудования. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблок управления, установленный на крышку бака, и система управления. В составе гидростанции имеются два насоса: высокого и низкого давления. Насосы работают на одну магистраль, их соединение осуществлено через разделительную панель, которая обеспечивает разгрузку насоса низкого давления по достижению давления 30 бар. Есть возможность регулировки скорости движения главного гидроцилиндра с помощью дроссельных регуляторов.

На гидростанции в магистрали, идущей к поршневой полости главного гидроцилиндра, установлен клапан декомпрессии, обеспечивающий плавный и регулируемый сброс давления по завершению процесса прессования.

Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от системы управления прессом.

В качестве силового агрегата использована мотор-насосная группа, состоящая из сдвоенного нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из водяного теплообменника, установленного на сливной магистрали. Тонкость фильтрации сливного фильтра - 25 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
