Гидростанция привода двери морозильной камеры судна CTR-KV-B1415

Проект CTR-KV-B1415 выполнен в рамках модернизации существующей гидравлической системы привода двери морозильной камеры судна. В состав решения вошла компактная гидростанция для управления гидроцилиндрами открытия и закрытия двери, а также комплект ЗИП.

Оборудование работает в режиме периодических циклов и интегрировано в существующую систему управления морозильной камерой. При разработке учитывались требования к плавности перемещения исполнительного механизма, снижению динамических нагрузок и контролю состояния гидросистемы.

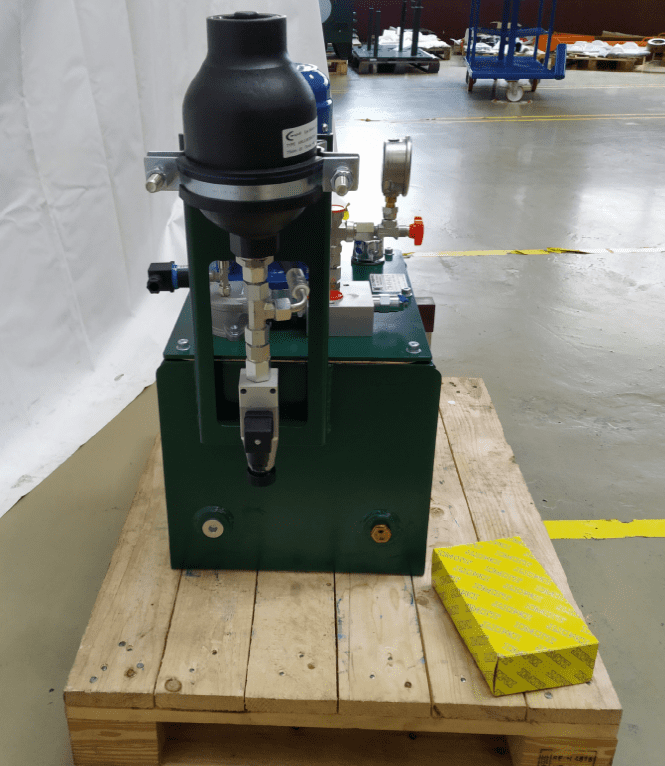

Пневмогидроаккумулятор в напорной магистрали

В напорной линии установлен пневмогидроаккумулятор объёмом 0,8 л. Он используется для снижения пульсаций потока и уменьшения динамических нагрузок в переходных режимах работы привода.

Для механизма, работающего в режиме периодического включения, такое решение позволяет сделать перемещение гидроцилиндров более плавным и снизить воздействие резких изменений давления на элементы гидравлического контура.

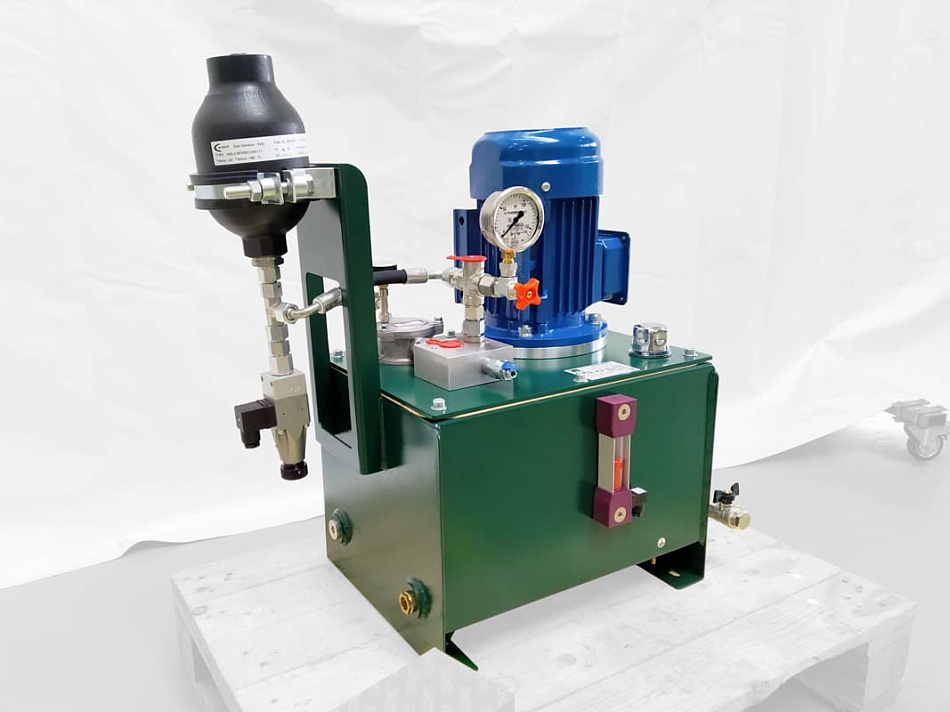

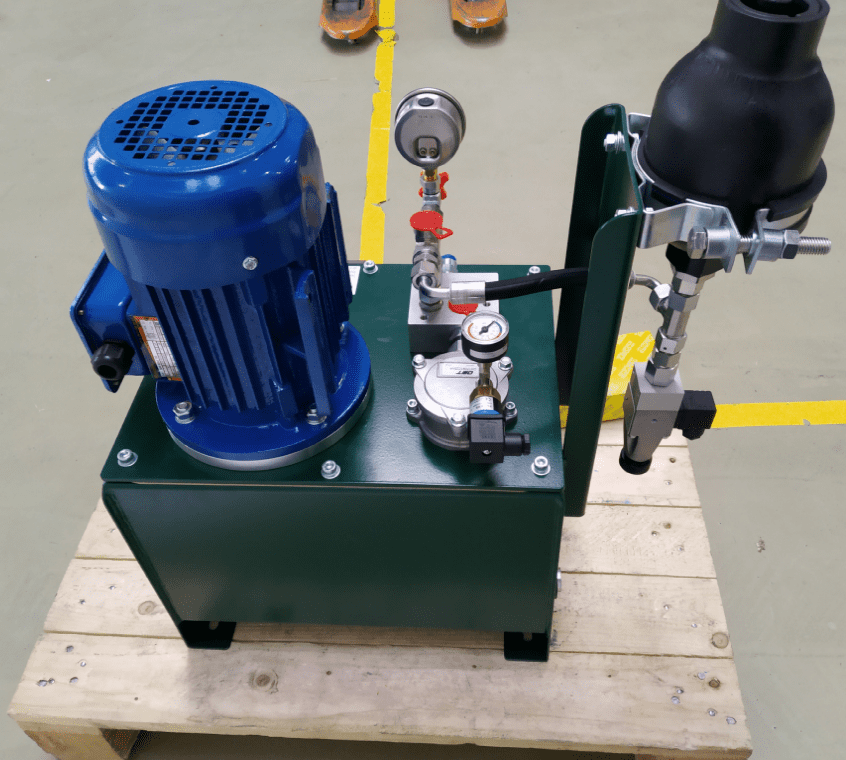

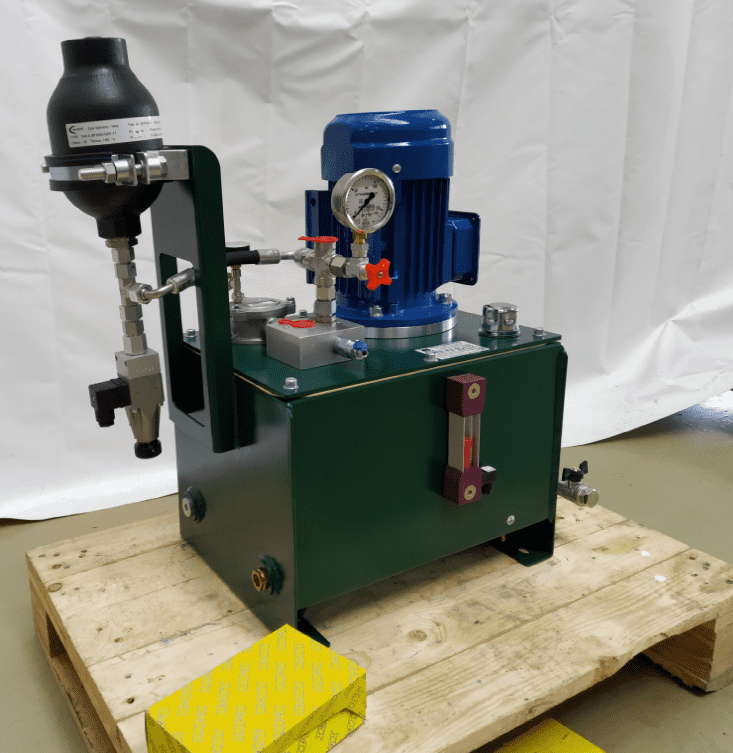

Компоновка гидростанции

CTR-KV-B1415 выполнена как автономный источник гидравлической энергии с напорным и сливным выходами. Силовая часть построена на базе мотор-насосной группы с нерегулируемым шестерённым насосом и электродвигателем.

В проекте применена унифицированная гидроаппаратура, что упрощает обслуживание и замену компонентов при эксплуатации оборудования.

Отдельный контур кондиционирования рабочей жидкости не предусмотрен. Фильтрация осуществляется сливным фильтром с тонкостью очистки 25 мкм.

Контроль состояния гидросистемы

Управление гидростанцией осуществляется от системы управления морозильной камерой. Для контроля состояния оборудования предусмотрены датчики давления рабочей жидкости, максимальной температуры масла, опасного и аварийного уровня масла, а также состояния фильтрующего элемента.

Основные технические характеристики
