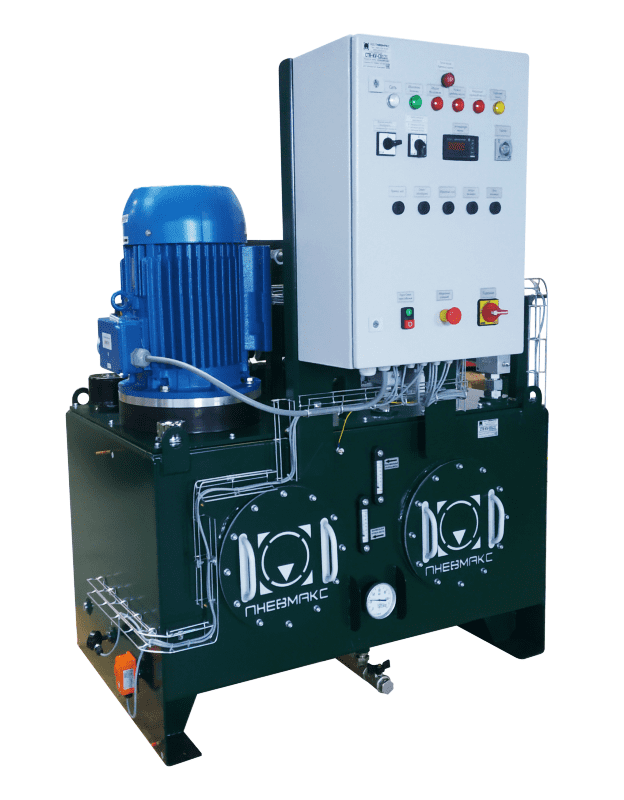

Гидростанция CTR-KV-C0121 для пресса П6330 с системой управления
|
Объем поставки |
гидростанция, система управления |
| Объем бака | 390 л |
| Номинальное давление | 40 + 250 бар |
| Номинальный расход | 131 + 31 л/мин |
| Номинальная потребляемая мощность | 22 кВт |
|
Рабочая жидкость |
гидравлическое минеральное масло ISO-VG 32-46 |
- Гидростанция CTR-KV-C0121 предназначена для управления основным гидроцилиндром пресса. Выталкиватель пресса исключен из конструкции по причине отсутствия его необходимости для поставленных задач.
- Гидростанция позволяет реализовать следующий цикл прессования: быстрый подвод - рабочий ход - выдержка под давлением - декомпрессия - медленный отвод - быстрый отвод.
- Гидравлическая схема разработана в соответствии с требованиями заказчика согласно функциональным потребностям оборудования. Гидростанция разработана в рамках комплексной модернизации гидравлического оборудования пресса. Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.
- Гидростанция обеспечивает режим работы пресса с длительной (несколько часов) выдержкой под давлением.
- Для обеспечения максимально высокой скорости движения на холостом ходу применены специальные гидравлические клапана с электроуправлением.

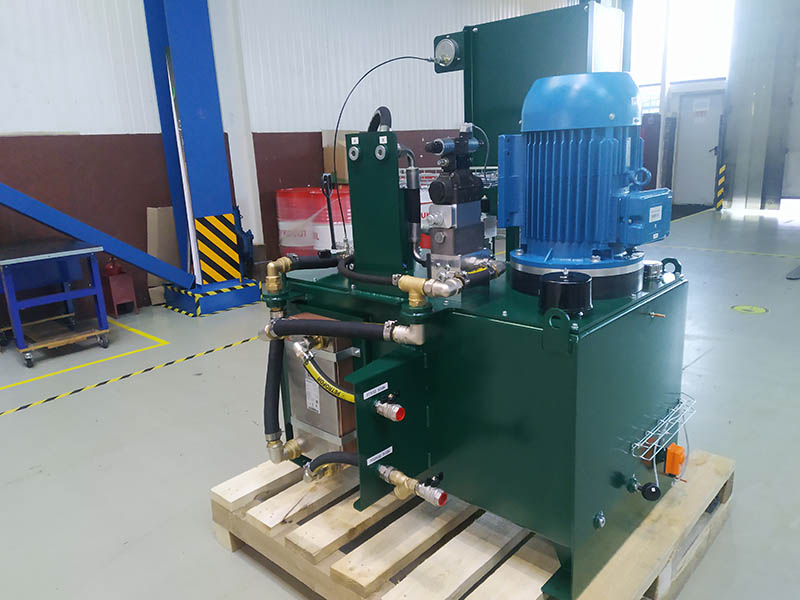

- В качестве основного силового агрегата использована мотор-насосная группа, состоящая из сдвоенного нерегулируемого шестеренного насоса и электродвигателя.

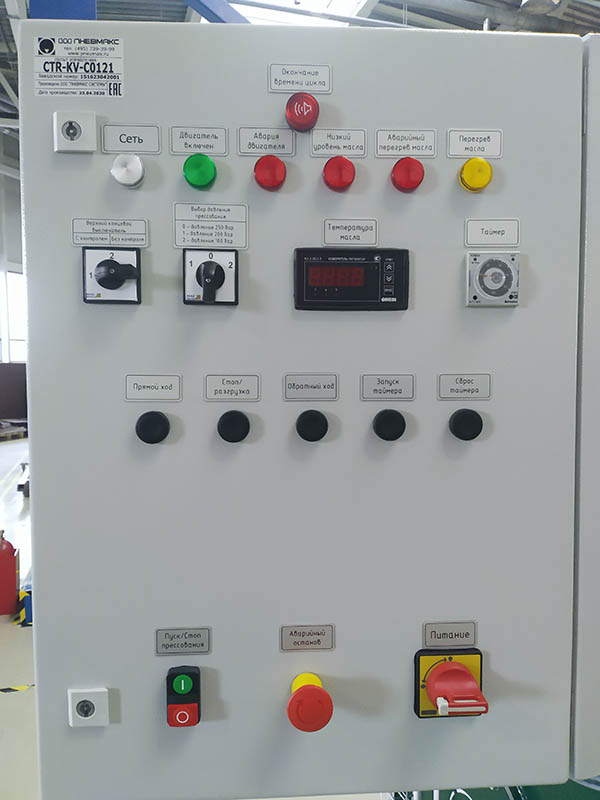

- Гидростанция оборудована системой управления, обеспечивающей выполнение всех требуемых операций на прессе.
- Цикл прессования возможно осуществлять по сигналу с концевых выключателей и по таймеру выдержки под давлением.
- Прессование возможно на трех уровнях давления (выбирается оператором): 100, 200 и 250 бар.
- Тонкость фильтрации сливного фильтра - 25 мкм.

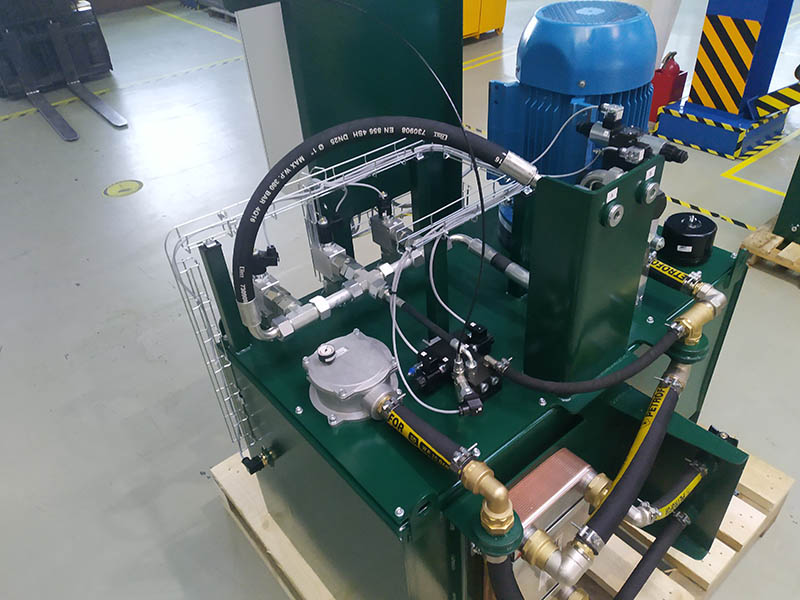

- Контур охлаждения состоит из водяного пластинчатого теплообменника, установленного на сливе рабочей жидкости.
- На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
