Гидростанция CTR-KV-C0130 для управления механизмом фронтальной заслонки печи

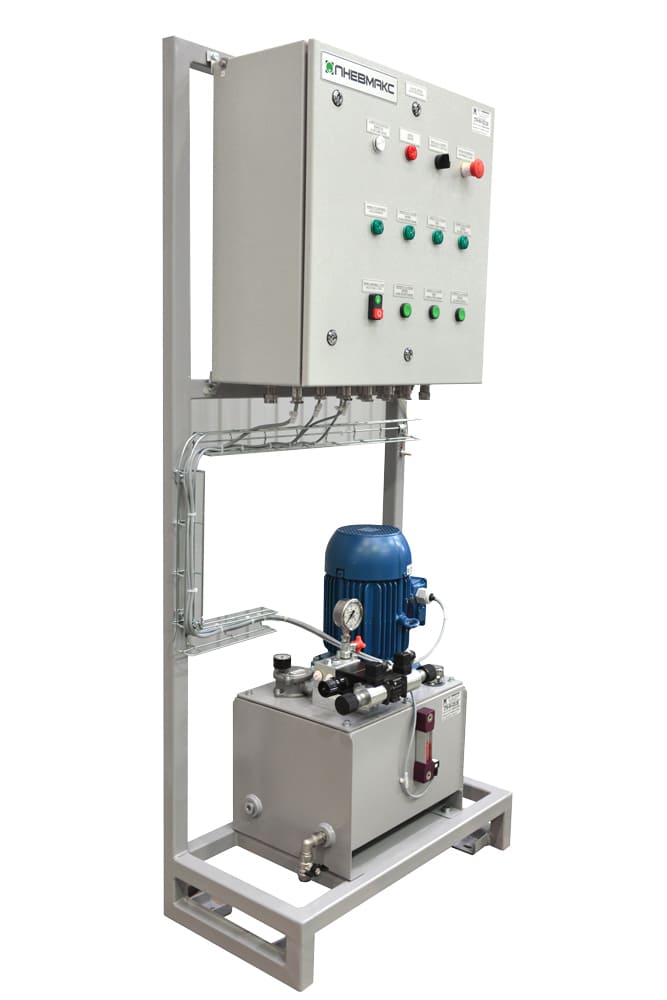

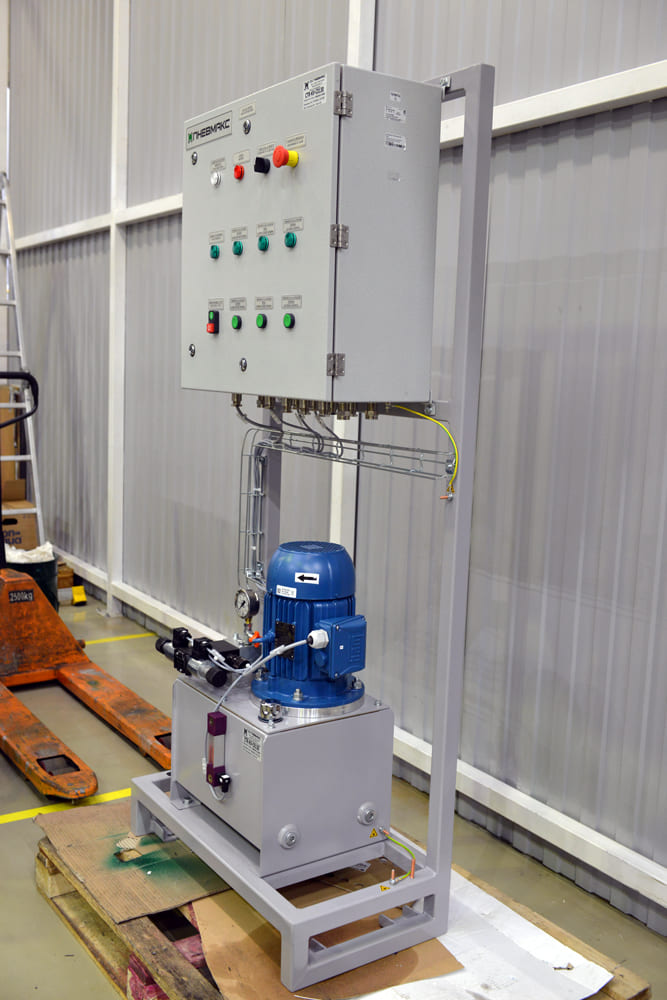

CTR-KV-C0130 изготовлена для управления фронтальной заслонкой печи в рамках модернизации завода «Антильяна де Асеро им. Хосе Марти» в Республике Куба. Гидропривод обеспечивает подъём и опускание заслонки, а система управления контролирует три фиксированных положения: «открыта», «приоткрыта» и «закрыта».

В комплект поставки вошёл гидроцилиндр HC2-T-FMR-40/22/22-0500-K3-S-11/20 с тремя герконовыми датчиками. Их сигналы используются для определения положения заслонки на разных этапах рабочего цикла.

Управление фронтальной заслонкой печи

Положение заслонки контролируется по сигналам трёх герконовых датчиков, установленных на гидроцилиндре. Управление доступно с местного пульта гидростанции и дистанционно из системы верхнего уровня по сети Profinet. Для ручного воздействия на гидрораспределитель предусмотрен механизм дублирования перемещения золотника.

Система управления построена на базе контроллера Siemens S7-1200 и размещена в электрическом шкафу Rittal со степенью защиты IP66. Помимо положения заслонки автоматика контролирует давление, максимальную температуру рабочей жидкости, опасный и аварийный уровни масла в баке и состояние фильтрующего элемента.

Исполнение гидростанции для электросети 440 В, 60 Гц

Параметры электросети на площадке заказчика отличаются от применяемых в России, поэтому мотор-насосная группа оснащена электродвигателем с питанием 440 В, 60 Гц. Силовой агрегат включает нерегулируемый шестерённый насос и электродвигатель мощностью 3 кВт; номинальный расход составляет 3 л/мин при давлении 30 бар.

Рабочая жидкость очищается сливным фильтром с тонкостью фильтрации 25 мкм. Отдельный контур охлаждения не предусмотрен: по результатам теплового расчёта для заданного режима работы дополнительное охлаждение не требуется.
