Гидростанция CTR-KV-D0040 для механизма загрузки слябов стана 2000

Гидростанция CTR-KV-D0040 обслуживает гидроцилиндры двух механизмов загрузки слябов прокатного стана 2000. Система рассчитана на круглосуточную эксплуатацию, поддерживает заданное давление в напорной линии и работает в ручном и автоматическом режимах.

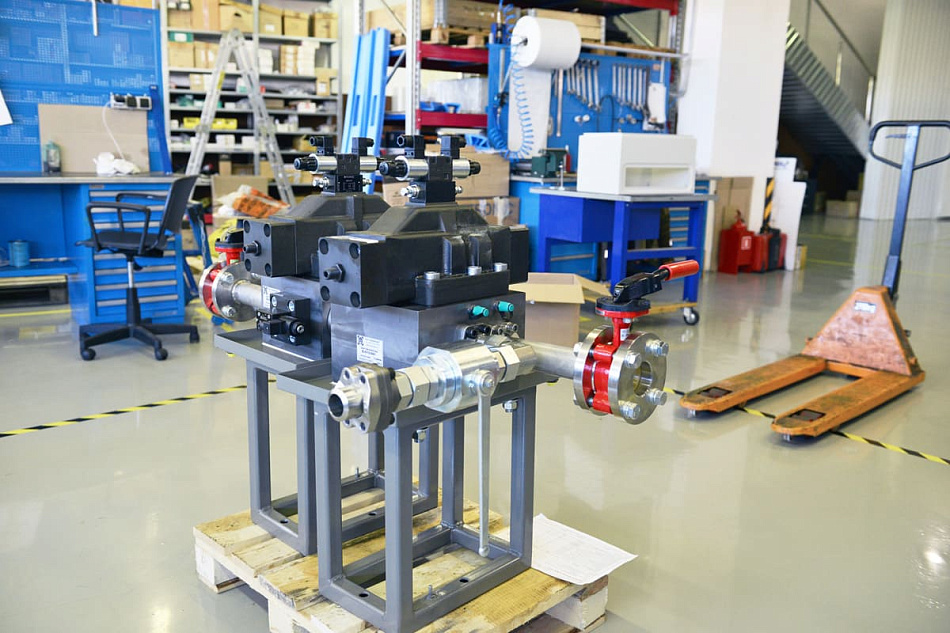

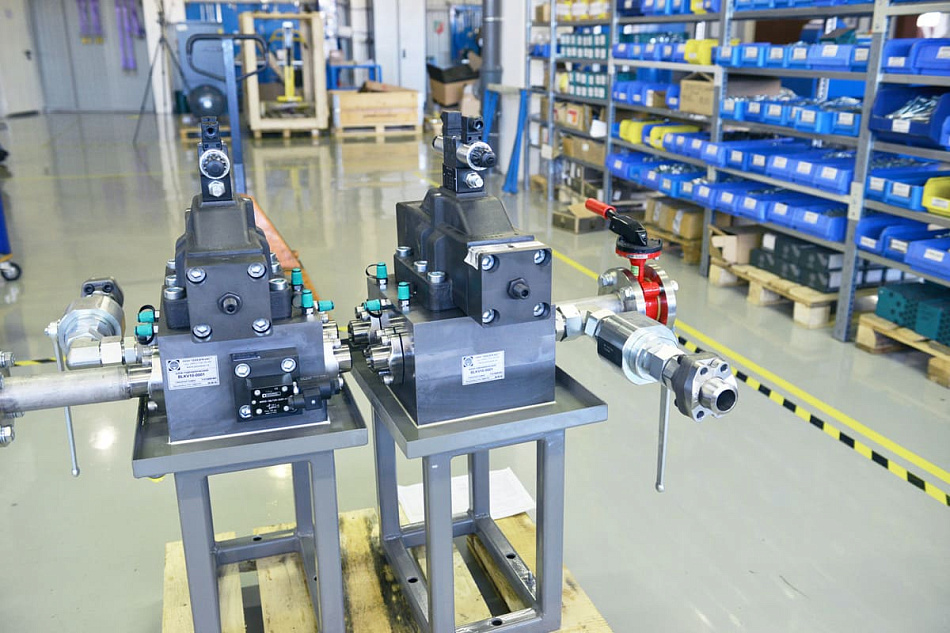

В состав поставки вошли гидравлическая силовая установка, гидроблоки управления гидроцилиндрами, система управления, трубопроводы из нержавеющей стали и комплект ЗИП. По требованию заказчика все металлические элементы гидростанции также выполнены из нержавеющей стали.

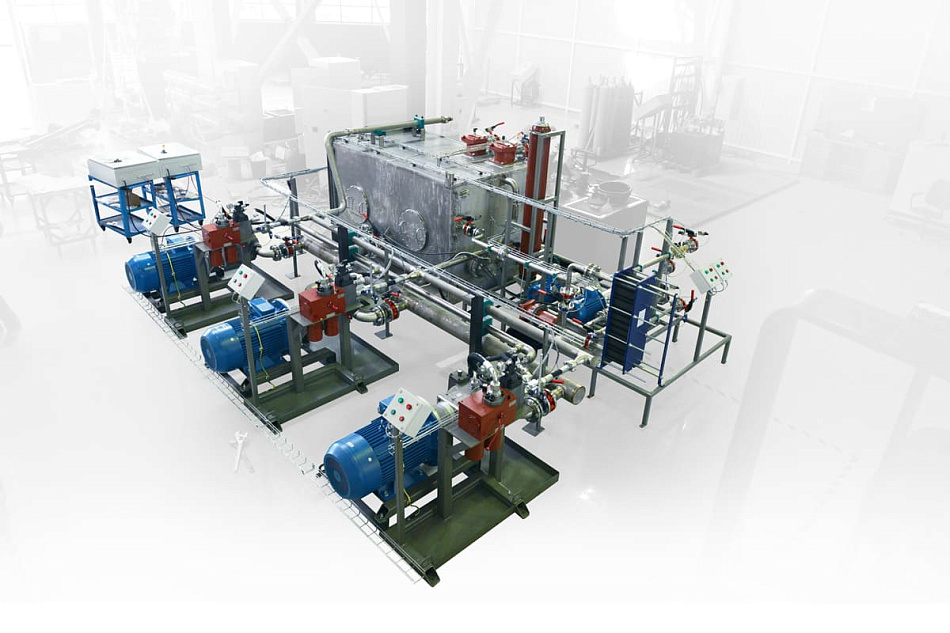

Гидростанция для механизмов загрузки слябов стана 2000

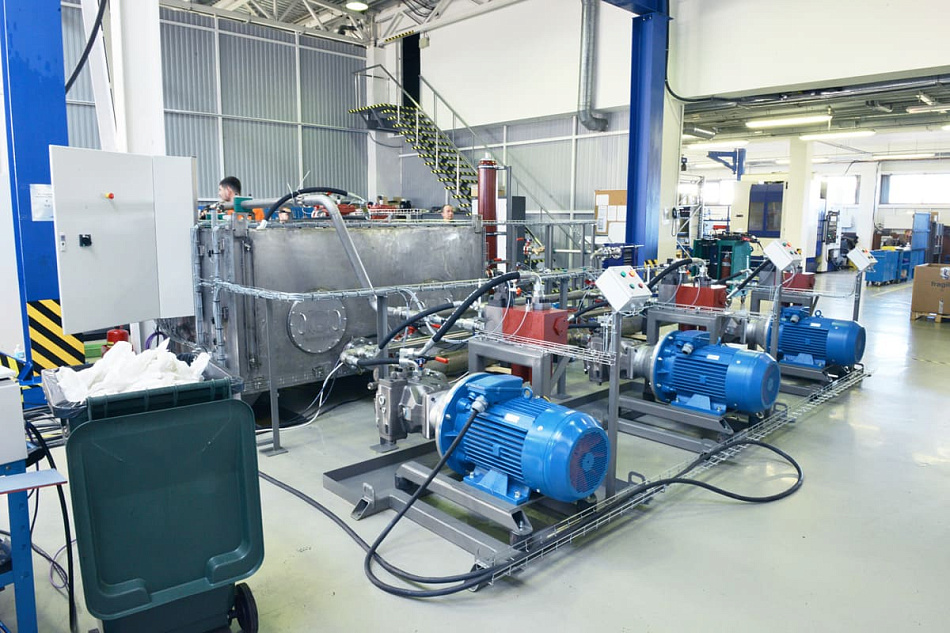

Силовая часть построена на регулируемых аксиально-поршневых насосах с регуляторами постоянного давления. В составе станции установлены три мотор-насосные группы, каждая с электродвигателем мощностью 55 кВт. В рабочем режиме одновременно задействуются до двух агрегатов, третья группа выполняет резервную функцию.

Номинальный расход каждой мотор-насосной группы составляет 375 л/мин, рабочее давление — 250 бар. Баллонный гидроаккумулятор объёмом 55 л компенсирует кратковременные изменения нагрузки и уменьшает просадку давления при переходных режимах работы механизмов загрузки.

Циркуляция, охлаждение и фильтрация рабочей жидкости

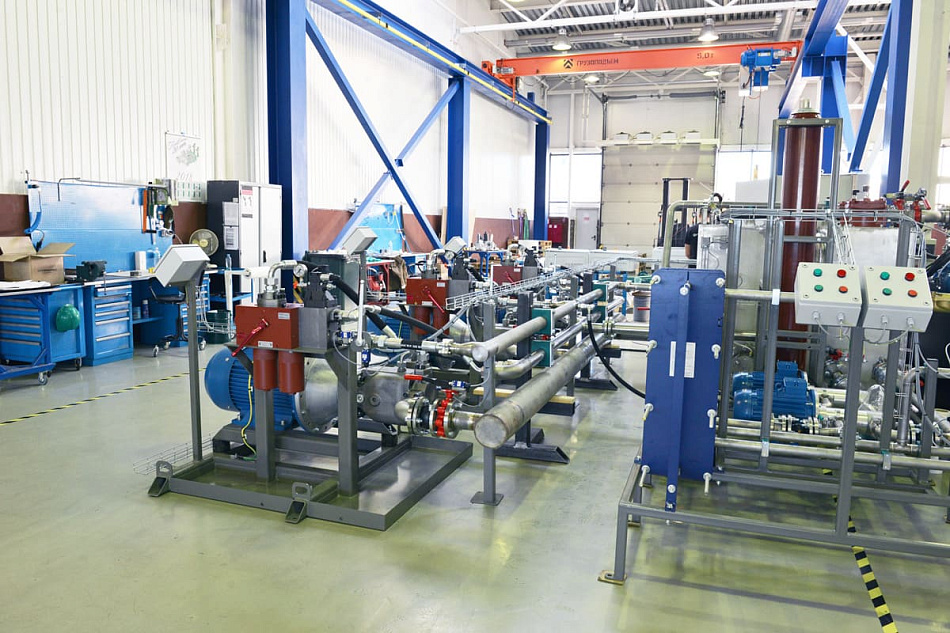

Для поддержания температуры и чистоты масла предусмотрен отдельный контур кондиционирования с винтовым насосом, фильтрами и пластинчатым водяным теплообменником. Контур обеспечивает независимую циркуляцию рабочей жидкости через фильтры и теплообменник, а также используется при заполнении гидробака из внешней ёмкости и при откачке масла во время сервисных работ.

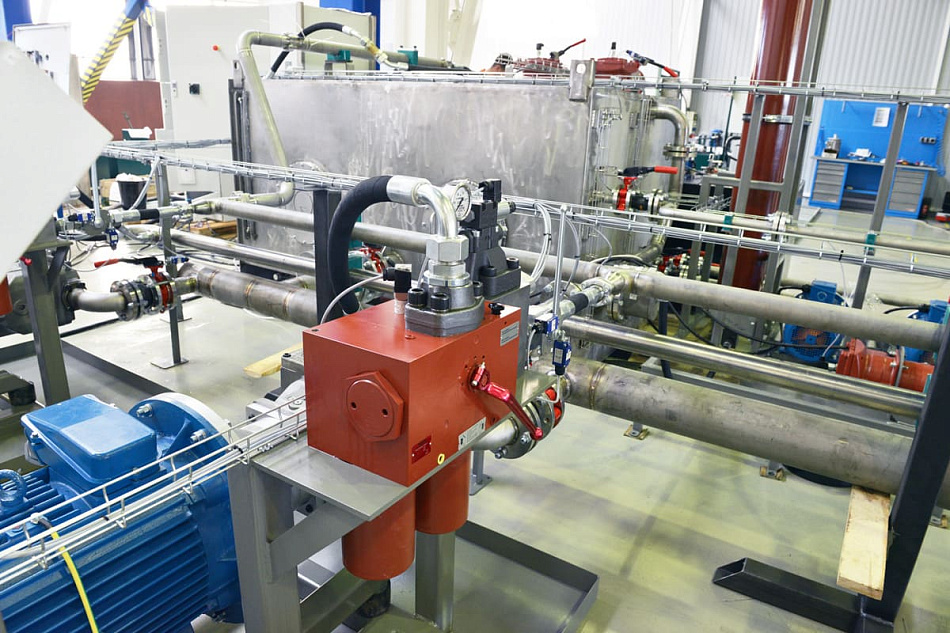

Напорные фильтры и фильтры контура циркуляции и охлаждения имеют тонкость фильтрации 10 мкм, сливные — 25 мкм. На каждой мотор-насосной группе установлен сдвоенный фильтр с механизмом быстрого переключения, который позволяет переводить поток между фильтрующими элементами при обслуживании.

Интеграция гидростанции в систему управления станом 2000

CTR-KV-D0040 работает в ручном и автоматическом режимах и обменивается данными с системой управления верхнего уровня. Запуск электродвигателей насосов может выполняться с индивидуальных пультов, при этом автоматическая система контролирует работу силовых агрегатов и состояние гидравлического оборудования.

На шаровых кранах установлены датчики положения, передающие информацию о фактическом состоянии запорной арматуры. Для удалённого мониторинга также контролируются давление, температура рабочей жидкости, уровень масла в гидробаке и состояние фильтрующих элементов.

Основные технические характеристики CTR-KV-D0040
