Гидростанция CTR-KV-D0071 для непрерывно травильного агрегата

Централизованная гидростанция CTR-KV-D0071 обеспечивает гидравлическое питание механизмов непрерывно-травильного агрегата производительностью 850 тыс. тонн в год. Оборудование рассчитано на круглосуточную эксплуатацию и автоматически изменяет количество работающих насосных агрегатов в зависимости от текущего потребления гидросистемы.

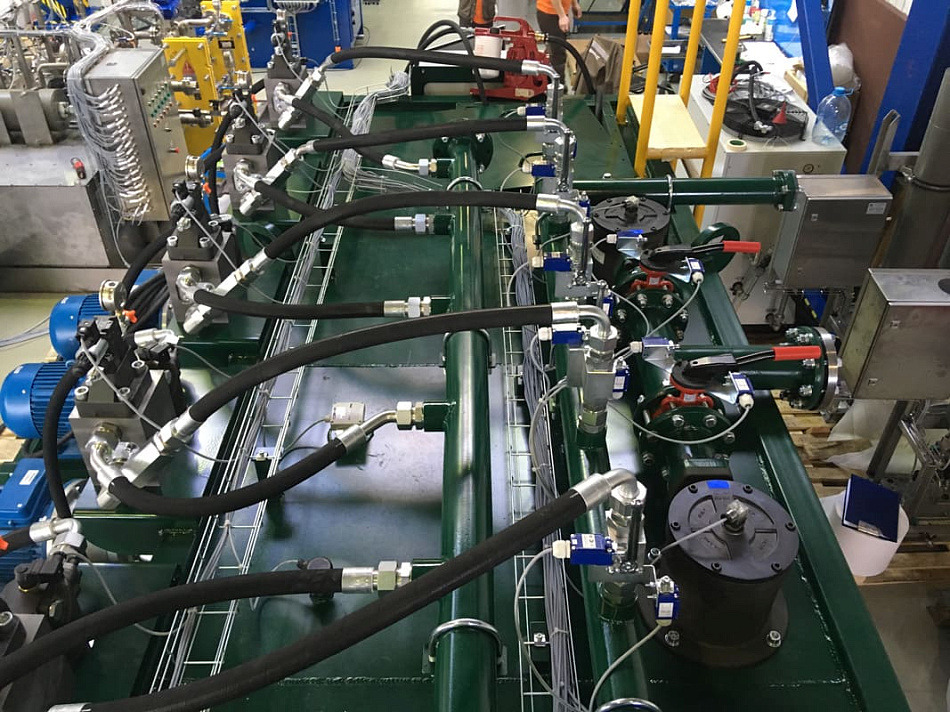

Гидростанция выполнена с общими напорным и сливным коллекторами, от которых рабочая жидкость подаётся к потребителям травильной линии. Объём гидробака составляет 7000 л, номинальное давление в системе — 80 бар.

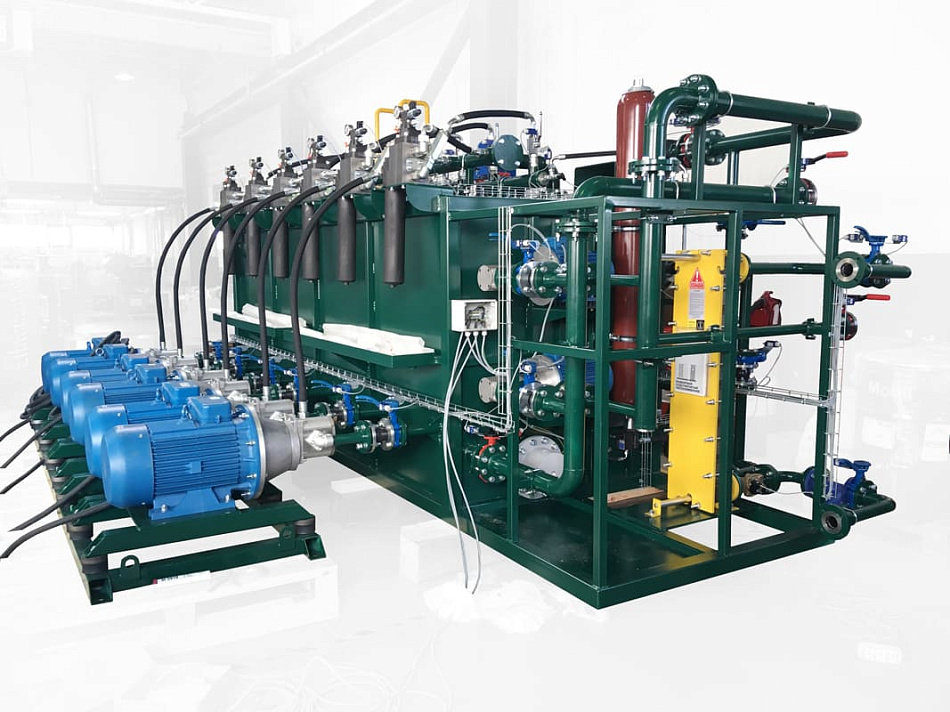

Гидростанция непрерывно-травильного агрегата

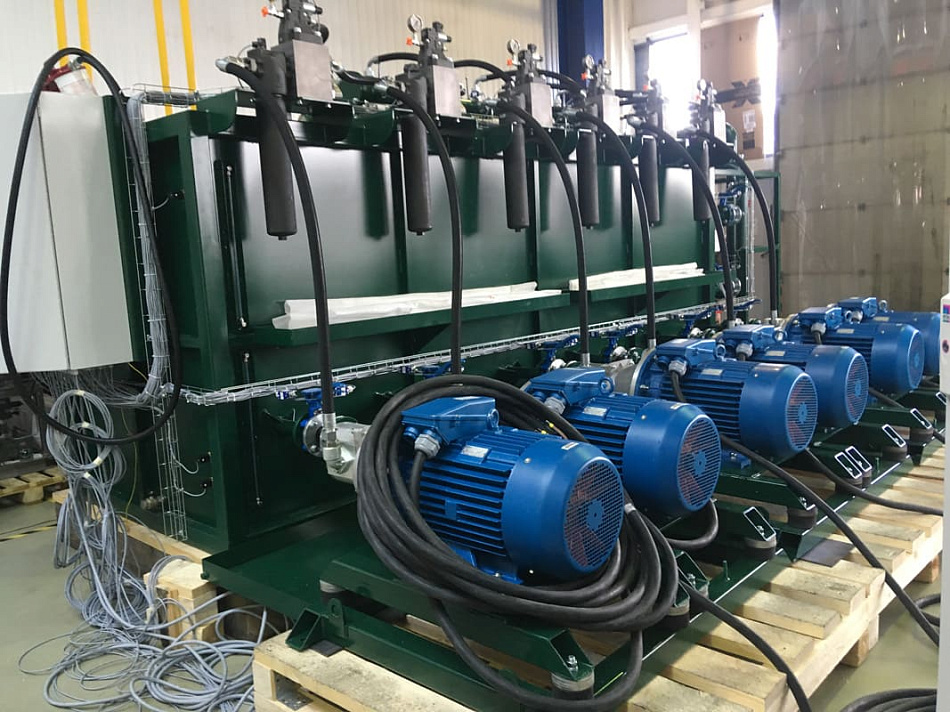

Силовая часть включает шесть мотор-насосных групп с нерегулируемыми шестерёнными насосами. Система управления подключает необходимое количество агрегатов в соответствии с текущим расходом: в работе могут находиться от одной до шести насосных групп. Номинальная подача указана для каждой группы как 210 л/мин.

В напорной линии установлен баллонный гидроаккумулятор объёмом 55 л. Запас гидравлической энергии используется при кратковременном увеличении расхода и поддерживает давление в период подключения дополнительных насосных групп.

Фильтрация и охлаждение рабочей жидкости

Независимый контур циркуляции обеспечивает подготовку масла независимо от текущей работы основных потребителей. В его состав входят винтовой насос, фильтры и пластинчатый водяной теплообменник. Контур также используется для заполнения гидробака из внешней ёмкости и откачки рабочей жидкости при техническом обслуживании.

Тонкость фильтрации напорных фильтров и фильтров контура циркуляции составляет 10 мкм, сливных — 25 мкм. В качестве рабочей жидкости применяется минеральное гидравлическое масло ISO VG 32–46.

Автоматическое управление гидростанцией травильной линии

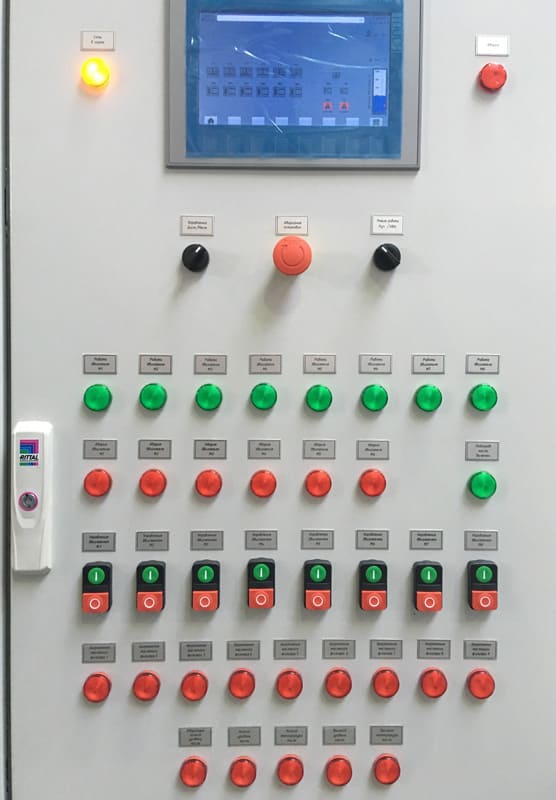

CTR-KV-D0071 работает в ручном и автоматическом режимах. Автоматика управляет включением и отключением мотор-насосных групп, выбирает их количество в зависимости от потребления гидросистемы, контролирует состояние оборудования и передаёт данные в систему управления верхнего уровня.

Для мониторинга контролируются давление, температура рабочей жидкости, уровень масла в гидробаке и состояние фильтрующих элементов. На шаровых кранах установлены датчики положения, поэтому оператор получает информацию и о фактическом состоянии запорной арматуры.
