Гидростанция CTR-KV-С0078 для пресса усилием 100 тс для стеклопластиковых листов

Характеристики:

Объем бака
250 л
Номинальное давление
50 + 160 бар
Номинальный расход
28 + 3 л/мин
Номинальная потребляемая мощность
3 кВт
Рабочая жидкость
Гидравлическое минеральное масло ISO VG 32-46
Гидростанция CTR-KV-С0078 предназначена для управления гидроцилиндрами пресса:
  • гидроцилиндры подъема / опускания стола;
  • гидроцилиндры подъема / опускания подпора.

Гидростанция разработана в рамках проектирования и изготовления нового пресса. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

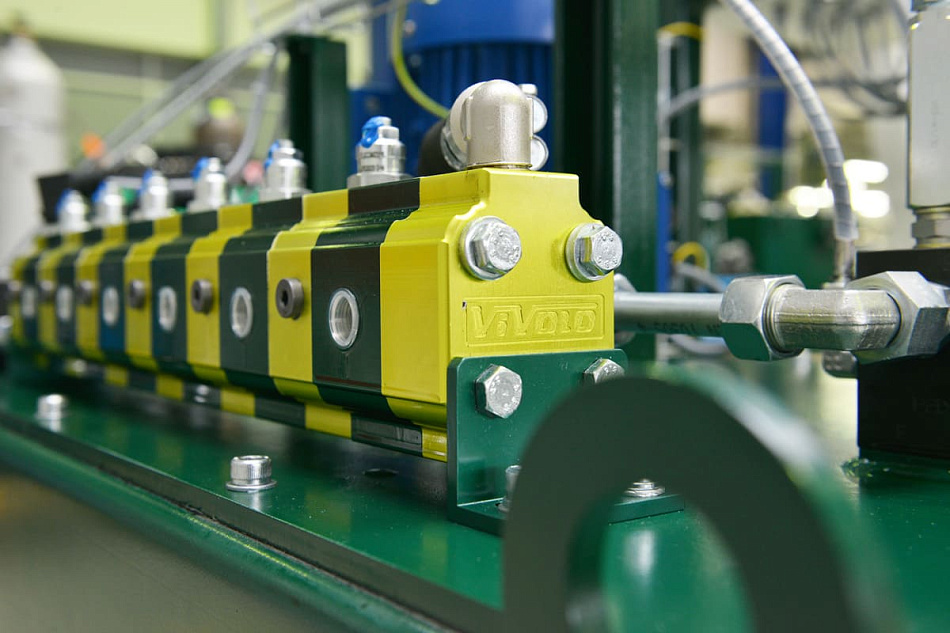

Для синхронизации движения гидроцилиндров подпоров, на гидростанции установлен шестисекционный шестеренный делитель потока. На делителе потока на каждой секции установлены дополнительно предохранительные и антикавитационные клапаны. Для надежного удержания подпоров и их плавного опускания установлен тормозной клапан, настройка скорости движения подпоров осуществляется с помощью дроссельных регуляторов с ручным управлением. Контроль давления в гидроцилиндрах подпора и подъема стола осуществляется с помощью реле давления.

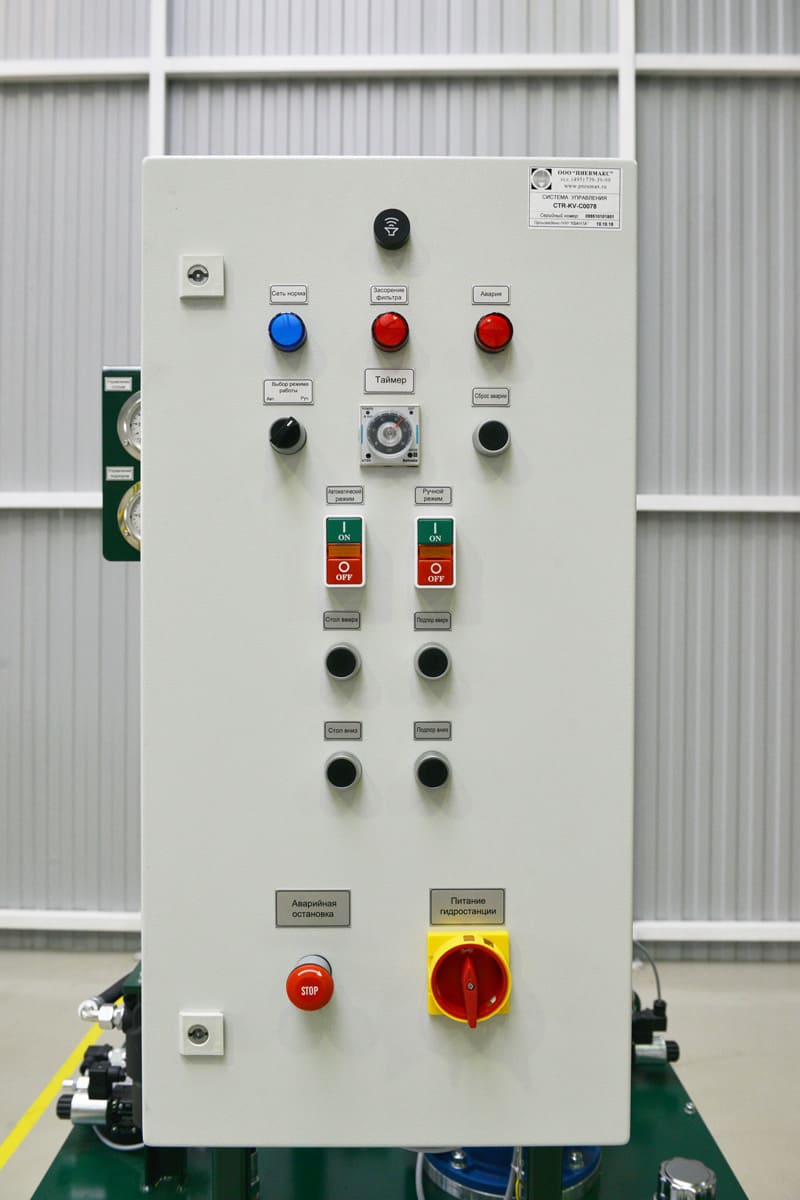

Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от встроенной системы управления, расположенной на одной раме с гидростанцией. На шкафу управления расположены переключатели режимов работы (ручной / автоматический), кнопки управления для ручного управления механизмами, ручной таймер выдержки под давлением, лампы аварийных ситуаций, звуковая сигнализация.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из сдвоенного нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости отсутствует. Тонкость фильтрации напорного фильтра - 10 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
