Гидростанция CTR-KV-СXXXX-5STML-MSHAL центрирования полосы для 5-и клетьевого стана

Станция специального исполнения CTR-KV-СXXXX-5STML-MSHAL предназначена питания гидроэнергией механизма центрирования полосы 5-ти кл. стана холодной прокатки.

Рабочее давление 70 бар, запас по мощности двигателей позволяет при необходимости поднять давление до 105 бар. Компоновка гидростанции может быть скорректирована дополнительно. В системе управления предусмотрена интеграция в верхний уровень.

Насосная станция «CTR-KV-СXXXX-5STML-MSHAL» предназначена для работы и управления отдельно установленным сервоклапаном ф. MOOG серии 631-502 (не входит в объем поставки).

Данная система совместно с отдельным дополнительным оборудованием выполняет функцию центрирования прокатываемой полосы на натяжной станции петлевого устройства, 5-и клетьевого стана холодной прокатки.

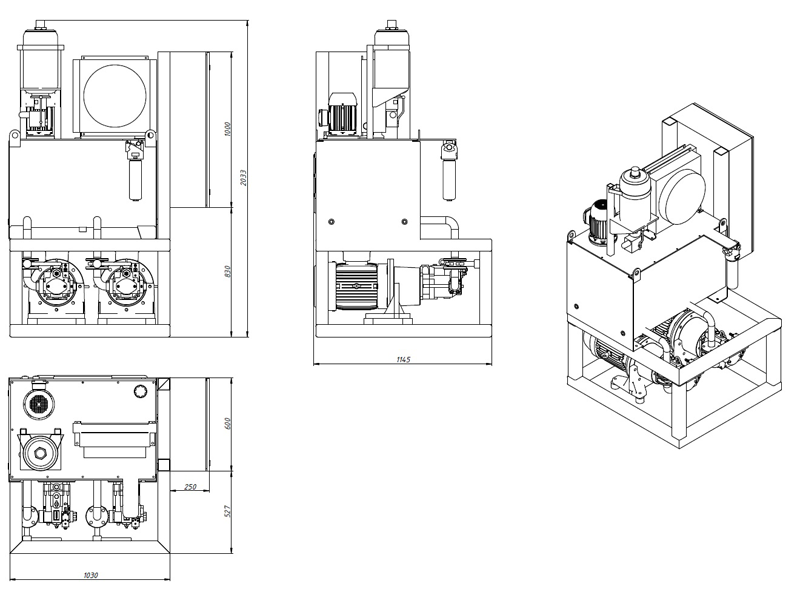

Станция состоит из бака, смонтированного на раме, под которым располагаются две насос-моторные группы: одна основная, другая резервная. Насос-моторные группы имеют в составе регулируемые аксиально-поршневые насосы Duplomatic «VPPL-070PC6-R10S/20N» и электродвигатели «АИР160S4У3 15/1500 B35». Насос-моторные группы оборудованы отсечными кранами и всасывающими фильтрами.

На крышке бака смонтированы:напорные и сливные фильтры с визуальными и электрическими индикаторами засоренности, контур фильтрации и воздушно-масляного охлаждения, аналоговый датчик давления, предохранительный клапан с манометром, гидроаккумулятор с предохранительным блоком, два реле давления.

Гидростанция имеет резьбовые присоединения напорного и сливного каналов. На баке смонтированы: электро-визуальные датчики уровня, аналоговый датчик температуры.

Шкаф управления выполнен на базе контроллера и может располагаться на раме гидростанции, либо смонтирован отдельно на раме или стене на выбор Заказчика.

Перечень основных функций:

  • Управление насос-моторными группами, включая автоматический переход на резервный контурc
  • Блокировки по аварийным сигналам датчиков
  • Индикация и выдача предупредительных и аварийных сигналов
  • Управления контуром кондиционирования
  • Интеграция в систему управления верхнего уровня (протокол связи согласовывается дополнительно)
  • Ручной режим

В объем поставки системы входят:

  • Гидростанция с системой управления – 1шт;
  • Комплект ЗИП;
  • Техническая документация – 2 экз. Вся документация поставляется на русском языке и бумажном носителе и на электронном носителе информации (CD/DVD).
