Маслораздаточный комплекс CTR-KV-XXXX-MMK4
Количество постов раздачи материала |
5
|
Пост раздачи моторного масла
|
|
Объем резервуара | 2000 л |
Тип насоса |
Пневматический 3:1 Fire Ball 225 Graco |
Тип катушки |
SD20 1/2” 23 м Graco |
Тип раздаточного пистолета |
SDM 15 с расходомером 53 л/мин Graco |
Тонкость фильтрации | 125 мкм |
Пост раздачи трансмиссионного масла
|
|
Объем резервуара | 2000 л |
Тип насоса |
Пневматический 3:1 Fire Ball 225 Graco |
Тип катушки |
SD20 1/2” 23 м Graco |
Тип раздаточного пистолета |
SDM 15 с расходомером 53 л/мин Graco |
Тонкость фильтрации | 125 мкм |
Пост раздачи гидравлического масла
|
|
Объем резервуара |
3000 л |
Тип насоса |
Пневматический 3:1 Fire Ball 225 Graco |
Тип катушки |
SD20 1/2” 23 м Graco |
Тип раздаточного пистолета |
SDM 15 с расходомером 53 л/мин Graco |
Тонкость фильтрации |
125 мкм |
Пост раздачи густой смазки
|
|
Объем бочки |
180 кг/204 л |
Тип насоса |
Пневматический 50:1 Fire Ball 300 Graco |
Тип катушки |
SD20 1/2” 23 м Graco |
Тип раздаточного пистолета |
Pro-Shot Graco |
Пост сбора отработанного масла
|
|
Объем резервуара | 3000 л |
Тип насоса |
Диафрагменный Husky 2150 Graco |
Тип катушки |
XD40 1” 15 м Graco |
Пост заправки резервуаров
|
|
Тип насоса |
Диафрагменный Husky 1050 Graco |
Тип катушки |
SD20 3/4” 23 м Graco |
Тонкость фильтрации |
125 мкм |
Система учёта
|
|
Тип передатчика |
Беспроводной трансивер Matrix 257464 |
Программное обеспечение |
Premiere basic Graco |
Тип реле уровня резервуаров |
Ультразвуковые |
Тип контрольных рабочих клапанов |
Пневматический 24 В пост. тока |

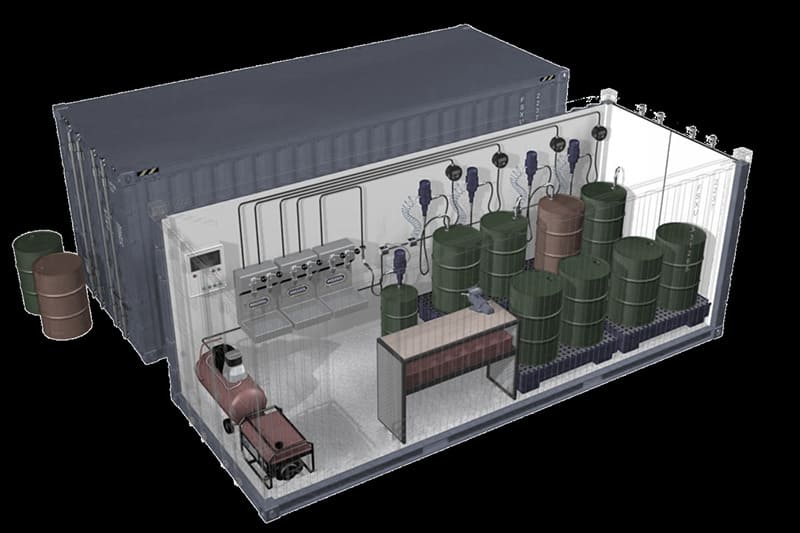

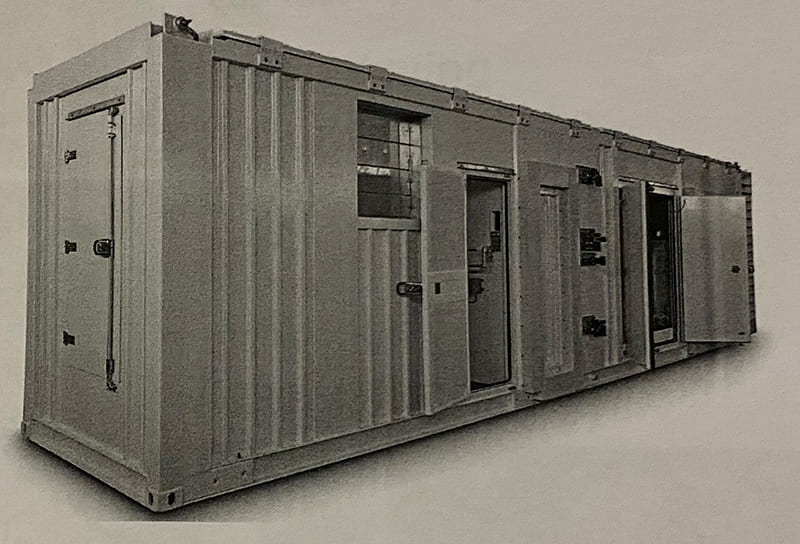

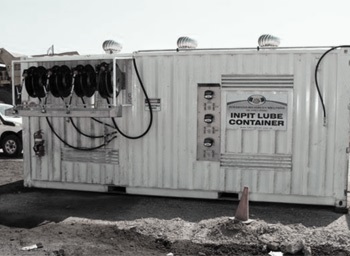

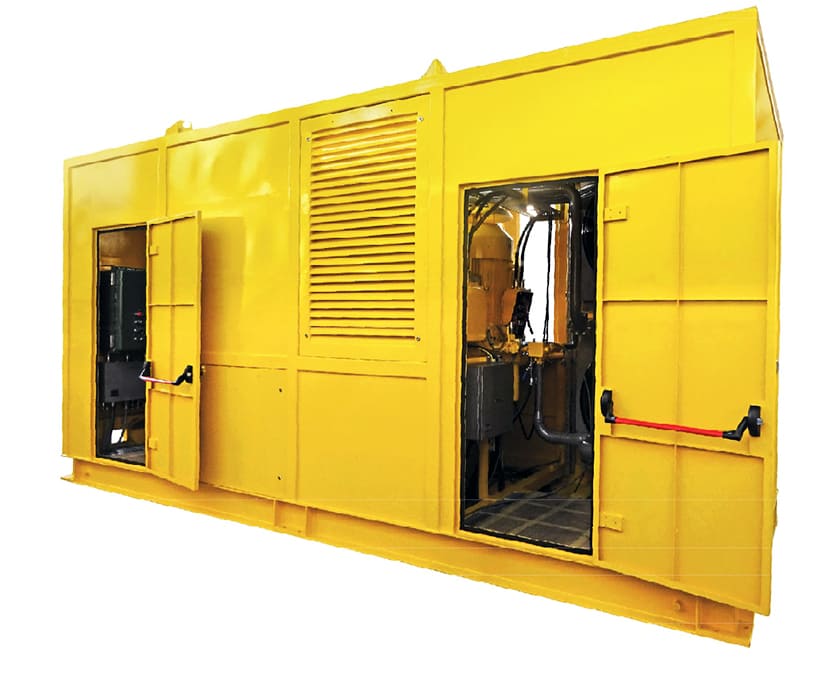

Данный мобильный маслораздаточный комплекс предназначен для обслуживания карьерной и строительной техники путем раздачи и сбора масел, а также раздачи густого смазочного материала. Комплекс выполняется на базе 20-и футового контейнера «High cube».
Контейнер оснащен грузоподъемным механизмом с подвижной ручной талью для загрузки бочек, тепловая завеса, система вентиляции.

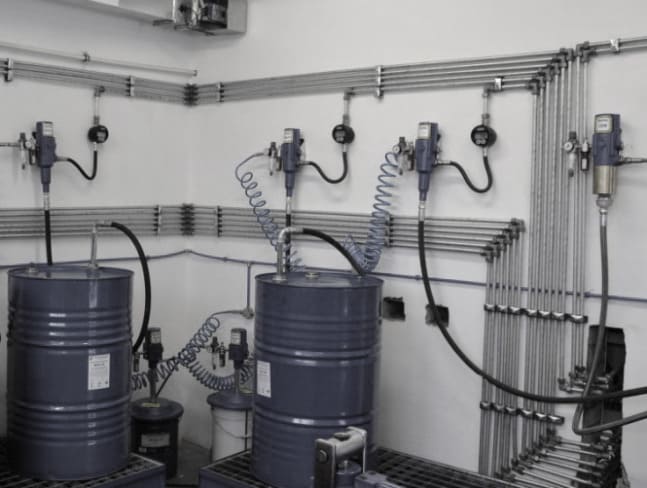

В состав комплекса входят: пневматические плунжерные насосы для раздачи материала, диафрагменный насосы для закачки/откачки материала, инерционные катушки со шлангами высокого давления, раздаточные пистолеты с электронными расходомерами, емкости с датчиками уровня для хранения материала, системы фильтрации масла, блоки подготовки воздуха, электромагнитные отсечные клапаны, электронный модуль сбора информации.
В объем поставки гидросистемы входят:
- Укомплектованный оборудованием контейнер – 1 шт;
- Комплект ЗИП.;
- Ноутбук с установленным программным обеспечением.
Мобильный маслораздаточный контейнер ММК-4 соответствует требованиям нормативных документов: ГОСТ Р МЭК 60204-1-2007, ГОСТ 12.2.003-91, ГОСТ 12.2.040-79, ГОСТ 12.1.005-88, ГОСТ 12.2.007.0-75.
