Насосная станция вертикально-протяжного станка модели 7Б65, МП74784, 766
Объем бака | 630 литров |
Мотор-насосная группа 1 | |
* тип насоса | Аксиально-поршневой регулируемый |
* номинальная мощность электродвигателя | 55 кВт |
* подача насоса | до 232 л/мин |
* рабочее давление (максимальное) | 120 бар (Pmax = 135 бар) |
Мотор-насосная группа 2 | |
* тип насоса | Строенный шестеренный с внешним зацеплением |
* номинальная мощность электродвигателя | 5,5 кВт |
* подача насоса | 77,1+26,7+7,6 л/мин |
* рабочее давление (максимальное) | 40бар, 60бар, 30бар соответственно |
Мотор-насосная группа 3 | |
* тип насоса | винтовой |
* номинальная мощность электродвигателя | 2,2 кВт |
* подача насоса | 150 л/мин |
* рабочее давление (максимальное) | 6 бар (Pmax = 9 бар) |
Напряжение питания электродвигателя(ей) | 220/380 В – 50 Гц трехфазного тока |
Теплообменник | Воздушно-масляный |
Тепловая мощность, рассеиваемая теплообменником | »21 кВт при Dt=30°C |
Тонкость фильтрации: напорные фильтры сливные фильтры всасывающие фильтры |
25 мкм абс. 25 мкм абс. 90 мкм абс. |
Напряжение питания управляющих и контрольно-измерительных устройств |
24 В пост. тока. |
Внешнее покрытие | Антикоррозионное, трехслойное, цвет черный RAL 9005 |
Рекомендуемая рабочая жидкость | Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
Минимальный класс чистоты | 9 по NAS 1638, 18/15 по ISO/DIN 4406 |
Материал уплотнений | NBR (Пербунан) |
Температура окружающей среды | -20°C - +20°C |

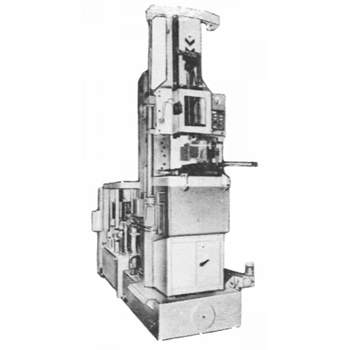

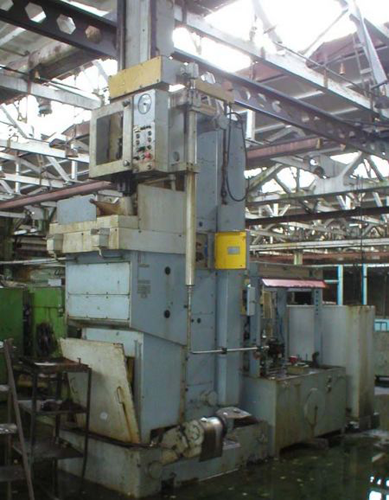

Станок протяжной горизонтальный предназначен для обработки методом протягивания сквозных отверстий различной геометрической формы и и размеров (как предварительно обработанных, так и черных) в пределах тягового усилия станка и длины хода рабочих салазок. При использовании специальных приспособлений, на нем можно также протягивать и наружные поверхности разнообразных профилей. Станок пригоден для использования в условиях массового, крупносерийного, мелкосерийного и индивидуального производства. Оснастив станок автоматической загрузкой и выгрузкой деталей, его можно встраивать в автоматические линии.
- Обрабатываемая деталь - шатун (полуотверстие);
- Расчетное усилие протягивания - 9000 кг;
- Длина рабочего хода (ход ползуна) - 1600 мм;
- Толщина снимаемого слоя - 4 мм;
- Скорость рабочего хода - 6 м/мин;
- Скорость замедленного рабочего хода (последние несколько зубьев) - 4,5 м/мин;
- Скорость обратного хода - 8...9 м/мин.
В протяжных станках гидроприводы сравнительно высокой мощности используются для реализации главного движения, а также для ускоренного подвода и отвода протяжки, в приводах механизмов зажима и стружкоуборки. Основой гидропривода является регулируемый насос.
Гидропривод вертикально-протяжного станка обеспечивает работу станка на наладочном, простом или полном циклах. При полном цикле осуществляются следующие функции:
- подвод протяжки вспомогательной кареткой;
- закрытие патрона;
- замедленный рабочий ход ползуна и сопровождение его вспомогательной кареткой;
- рабочий ход ползуна и отвод вспомогательной каретки на величину сопровождения;
- рабочий ход ползуна;
- останов;
- обратный ход ползуна с замедлением в начале и в конце хода;
- раскрытие патрона;
- отвод протяжки в исходное-положение;
- останов станка.
Гидравлическая система состоит из приводов главного и вспомогательного движений.

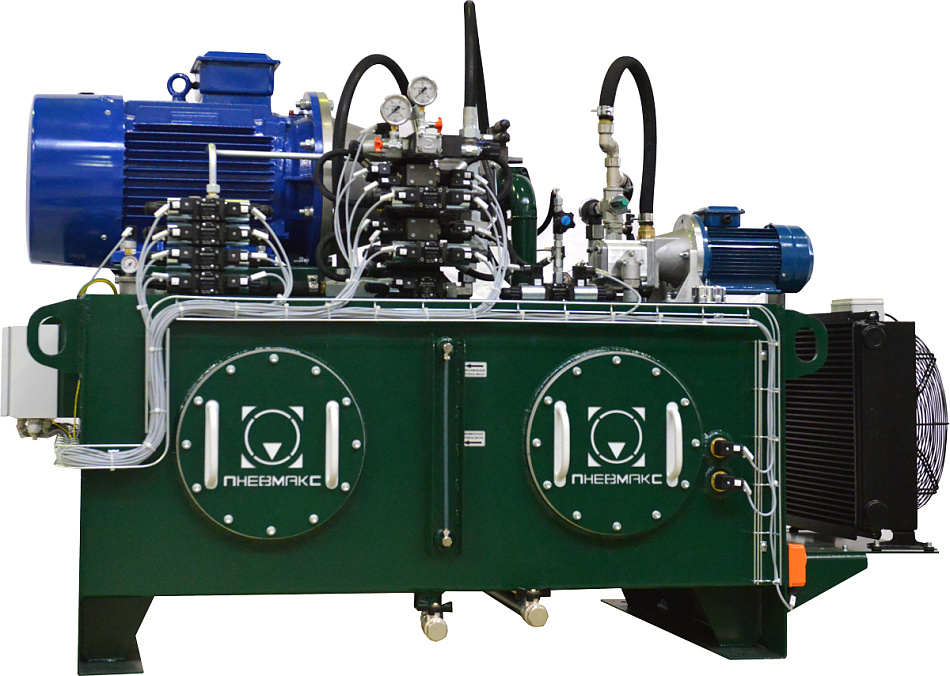

Гидравлическая станция представляет цельный агрегат, смонтированный на раме, и включает в себя гидравлический резервуар с двумя силовыми насосными группами, контур кондиционирования и фильтрации рабочей жидкости, блоки клапанов для управления гидроцилиндрами.
Резервуар (бак) оборудован поплавковыми выключателем, который подаёт предупредительный сигнал при низком и предельно низком уровне жидкости на пульт управления. На предельно низком уровне жидкости происходит блокировка, которая исключает работу насосов с этим уровнем жидкости и ниже.
На крышке бака установлен сливной фильтр тонкостью 25 мкм и фильтр-сапун. Сапун фильтрует воздух и обеспечивает атмосферное давление в баке, когда воздух всасывается в резервуар и замещает жидкость, которая поступает в гидроцилиндры.
Гидравлическая система состоит из приводов главного и вспомогательного движений. Привод главного движения включает в себя аксиально-поршневой регулируемый насос H1V c пропорциональным регулятором давления и расхода, электродвигатель WEG мощностью 55 кВт.
Данная комбинация во главе с системой управления позволяет решать задачу манипулирования главными цилиндрами, а именно: замедленный рабочий ход, рабочий ход, замедленный конечный рабочий ход и обратный ход с рядом преимуществ над исходной системой:
- минимизация пускового тока при запуске насосной группы, т.к. система будет находиться в режиме разгрузки;
- плавный переход между различными вариантами производительности насоса, что так же в свою очередь приводит к более рациональному использованию электроэнергии;
- гибкость настройки рабочих характеристик насоса.
Управление направлением движения цилиндров протяжки осуществляется распределителями с пилотным электромагнитным управлением с максимальной пропускной способностью 300 л/мин (Ду 16мм). Для обеспечения плавности хода инструмента в линии из штоковых полостей цилиндра установлены подпорные клапаны.
Привод вспомогательных движений состоит из трехсекционного шестеренного насоса типа GP и электродвигателя мощностью 5,5 кВт. Насосы производительность 77,1 и 7,6 л/мин объединены между собой через плиту для сдвоенных насосов VD-CTP, которая обеспечивает разгрузку насоса низкого давления (высокой производительности) при достижении давления настройки (в нашем случае 40 бар) и не позволяет насосу высокого давления (7,6 л/мин) превысить значение настройки перепускного предохранительного клапана (60 бар).
Гидроблок обеспечивает управление движением 4-ех вспомогательных цилиндров. Каждый цилиндр управляется собственной группой клапанов. Два цилиндра подачи (Ц3, Ц4) управляются гидрораспределителями с электромагнитным управлением с условным проходом 10 мм.
Для третьего насоса вспомогательного привода (26,7 л/мин) в блоке установлен встраиваемый перепускной предохранительный клапан CR, настроенный на давление 30 бар. Поток из этой секции через направляющие распределители DS3 (Ду 6мм) приводит в движение цилиндры фиксации.
Общий контур кондиционирования поддерживает соответствующую температуру и класс чистоты гидравлической жидкости.
В контур кондиционирования жидкости входят:
- винтовой насос,
- циркуляционный фильтр тонкостью 25 мкм
- воздушно-масляный блок охлаждения.
Контур смонтирован на консоли резервуара. Работой контура управляет электронный регулятор температуры, который включает/выключает электродвигатель вентилятора воздушного теплообменника.
