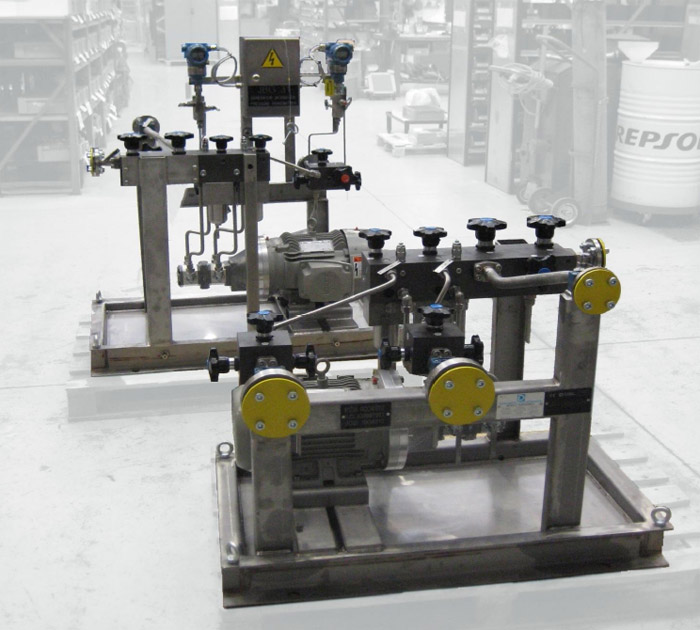

Гидростанция для гидроподъема ротора паровой турбины

ПНЕВМАКС разработал гидростанцию гидростатического подъёма ротора паровой турбины, обеспечивающую подачу масла к опорным узлам со стороны турбины и со стороны генератора. Система используется в периоды пуска и останова турбоагрегата, когда частота вращения ротора недостаточна для формирования устойчивой масляной плёнки в подшипниковых узлах.

Рабочая жидкость поступает в гидростанцию из системы смазки турбоагрегата. Таким образом, контур гидроподъёма работает как отдельная функциональная часть общей маслосистемы и включается в переходных режимах эксплуатации турбины.

Гидростатический подъём ротора

При пуске турбины масло под высоким давлением подаётся к опорным поверхностям и формирует несущий масляный слой между ротором и подшипниками. После останова турбоагрегата система используется до снижения частоты вращения до значений, при которых гидроподъём больше не требуется.

Гидростанция обслуживает узлы гидроподъёма как со стороны турбины, так и со стороны генератора.

Компоновка гидравлической аппаратуры

Для сокращения количества внешних трубных соединений управляющая гидроаппаратура размещена во встроенных гидравлических блоках. Такое исполнение позволяет сделать компоновку системы более компактной и уменьшить число соединений между отдельными гидравлическими компонентами.

В составе станции применены специальные насосы с уплотнениями, рассчитанными на эксплуатацию в тяжёлых условиях.

Конструктивное исполнение

Рама гидростанции изготовлена из нержавеющей стали 08Х18Н10. Такое исполнение обеспечивает коррозионную стойкость несущей конструкции при длительной эксплуатации в составе энергетического оборудования.

Основные технические особенности
