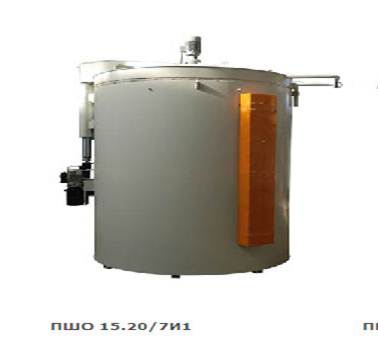

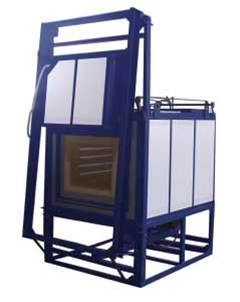

Применение гидравлического привода в электропечи с защитной атмосферой
Назначение печи - Термическая обработка малогабаритных изделий после металлообработки.
Области применения - Металлообрабатывающие производства; Обжиг фарфоровых изделий; Обжиг керамических изделий.
Необходимость гидропривода - Термическая обработка в защитной среде; Герметичное запирание дверцы термокамеры.
Преимущества решения Пневмакс:
- Низкая стоимость;
- Гибкость системы;
- Широкая распространенность;
Ниже приведен комплект гидроаппаратуры, применяемой для привода электропечи с защитной атмосферой
| Полное наименование | Номенклатура | Количество |
| PPC-E1,1AC 32 80-UA-G1,3-J-V200-H-RETURN-KIT-5BV+SFEP01D+E60543006 - Министанция, 3.7л/мин., 160 бар, 380V AC 1,1кВт 3 ф., бак 5л кругл., вертикальный монтаж, лапы, Р и Т = 1/4 внутр. | PPC150929HY-PNEUMAX-094739 | 1 |
| Гидрозамок, модульный монтаж, 350бар, А-В | MVPP-D/50 | 1 |
| Электроразъем, 30 мм, DIN 43650/A, IP65, PG11 | 300.11.00_700178.GDA3010S61 | 2 |
| Фитинг прямой, G3/8"-12L (М18х1,5), 315 бар | 100307.1 | 4 |
| Рукав высокого давления с фитингами, Ду=06мм, р=315бар, L=2000мм, М18х1,5 внутр., Дтр.=12мм | DKO-12L/2SN-06-2000/DKO-12L | 2 |
| Дроссель регулируемый модульный монтаж, 350бар, А-В | MERS-D/50 | 1 |
| Гидрораспределитель, Элм.-Элм., 100 л/мин, под катушку постоянного тока | DS3-S21/10N-D00 | 1 |
| Гидроцилиндр, 40/28 мм, ход 450 мм, демпферы, сапуны, проушина | HC2D-40/28-0450-K3-S-11/20 | 1 |
