Привод тамбурного валика наката

Наряду с техническим и сервисным обслуживанием компания ПНЕВМАКС предлагает систему модернизации и улучшений по последнему слову техники на базе современных решений в данной отрасли. Существующие машины и системы из-за устаревшей приводной техники часто не соответствуют требованиям сегодняшнего дня, но существуют возможности повышения их точности и производительности. Модернизация приводов и систем управления повышает производительность и экономичность. Спектр выполняемых работ может охватывать широкий диапазон: от простого обслуживания существующих систем до полной модернизации и переделки электрогидравлических приводов и их системы управления.

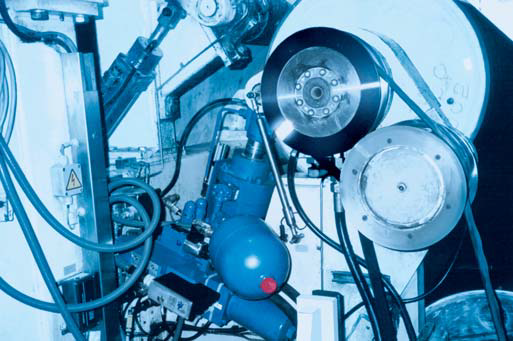

Тамбурный валик наката служит для исключения перемещения бумажного полотна в поперечном направлении, образования воздушных пузырей и складок в рулоне. В процессе намотки барабан с рулоном подается назад, в то время как тамбурный валик, перемещаемый двумя параллельно расположенными гидроцилиндрами, прижимает бумажное полотно с заданным усилием.

За счет применения в гидросистеме пропорциональных распределителей DXE*J и электронных карт EWM-P-AA, можно регулировать усилие между прижимным валом и бумажным рулоном точно в соответствии со значением, заданным контроллером верхнего уровня. Обратная связь по давлению реализуется за счет наличия в системе датчиков давления.

Важным моментом является разница давления в полостях цилиндров и соотношение площадей штоковой и поршневой полостей. Встроенный электронный усилитель DXE*J позволяет учитывать данные параметры при регулировании.

Коммуникация с контроллером верхнего уровня посредством стандартизированного интерфейса CAN-BUS позволяет подключать к системе управления дополнительные устройства и осуществлять обмен данными.

Исполнительные органы представлены гидроцилиндрами серии HC2.
