Проект Turbogas

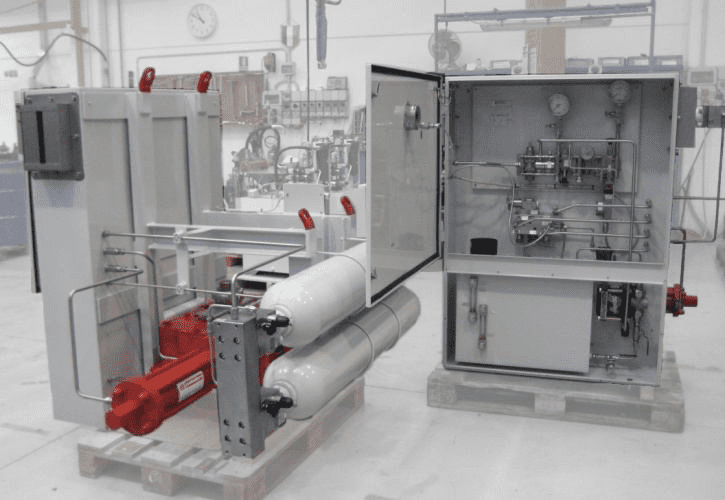

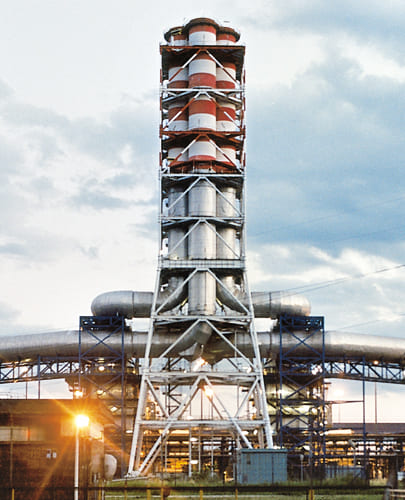

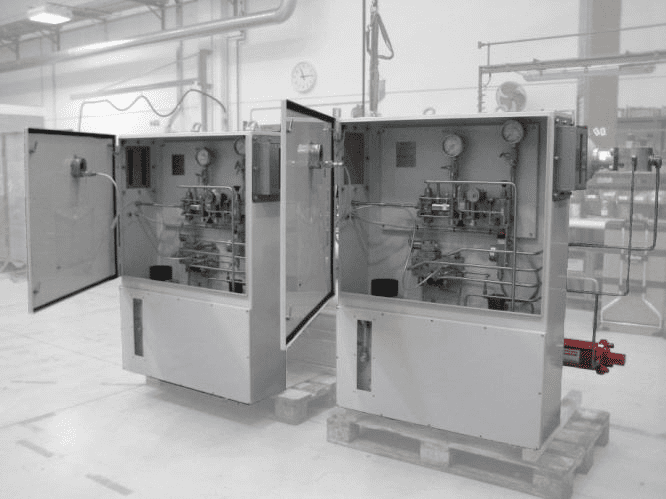

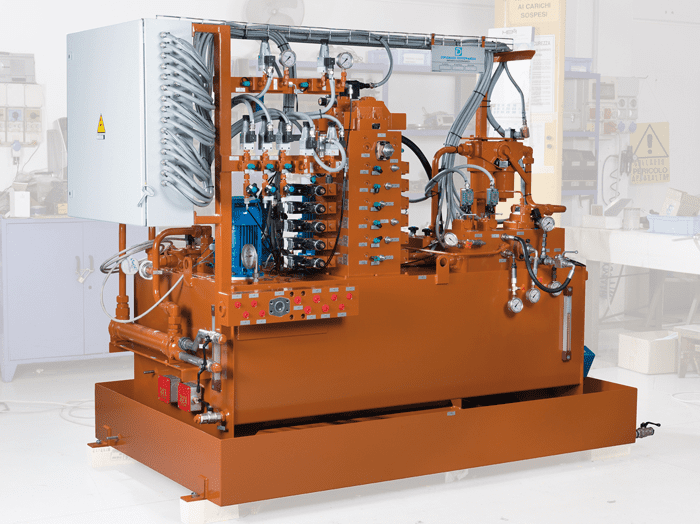

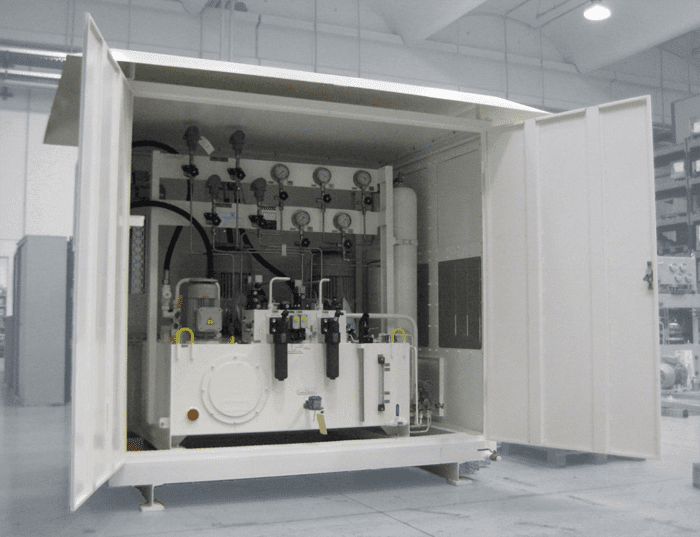

Рассмотрим еще одну важную область применения гидравлической аппаратуры фирмы Duplomatic Oleodinamica. Данная разработка была осуществлена в тесном сотрудничестве с корпорацией Ansaldo Energia: это гидравлическая система для турбин серии Turbogas мощностью 160 МВт. Каждая система, поставляемая фирмой Duplomatic, состоит из одной гидравлической станции, двух управляющих цилиндров и четырех цилиндров, работающих по принципу ON-OFF.

Привода регулируют степень открытия больших управляющих клапанов, служащих для подачи природного газа и газовой смеси, необходимых для функционирования турбин. Основным требованием к этой системе является требование по надежности, как с точки зрения ее эксплуатационных качеств, так и с точки зрения функциональности.

Основными элементами системы являются привода одностороннего действия, которые обеспечивают высокую степень надежности срабатывания благодаря специально разработанному механизму с пружинной шайбой. Данный механизм упрощает процесс аварийного закрывания клапанов в критических ситуациях и осуществляет его в очень короткий промежуток времени.

Управляющие цилиндры, приводимые в действие сервоклапанами, должны обеспечивать очень точное позиционирование с погрешностью в несколько сотых долей миллиметра. Например, погрешность позиционирования менее, чем в одну десятую миллиметра может привести к потере выходной мощности на турбине от 1 до 2МВт!

Основное назначение цилиндров работающих, по принципу ON-OFF, состоит в обеспечении закрытия клапанов в аварийных ситуациях.

Для обеспечения всех вышеперечисленных требований, гидроцилиндры тщательно тестируются на заводе-изготовителе, как по отдельности, так и в сборе с клапанами. Реализация проекта Turbogas явилась большой технической и производственной задачей, которую фирма Duplomatic успешно выполнила. В данный момент установлены и успешно функционируют 10 подобных гидравлических систем.
