Система смазки привода конвертера CTR-KV0882

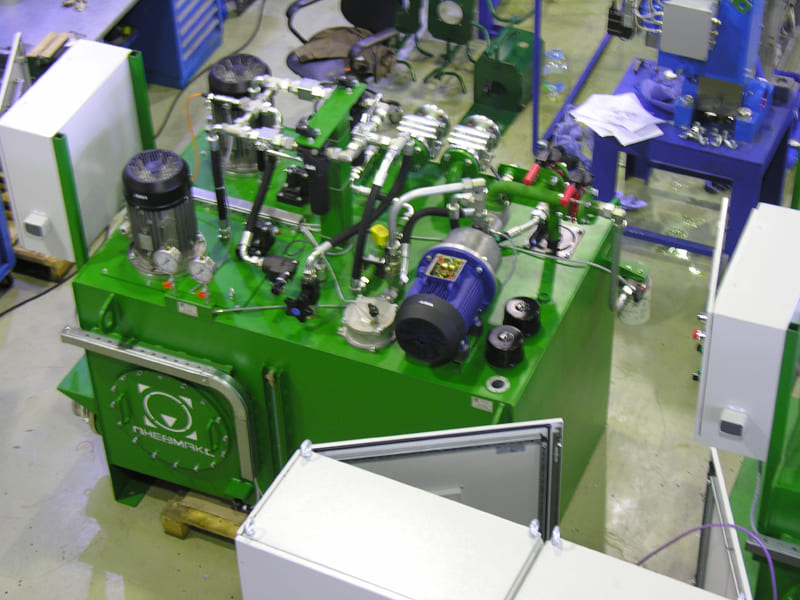

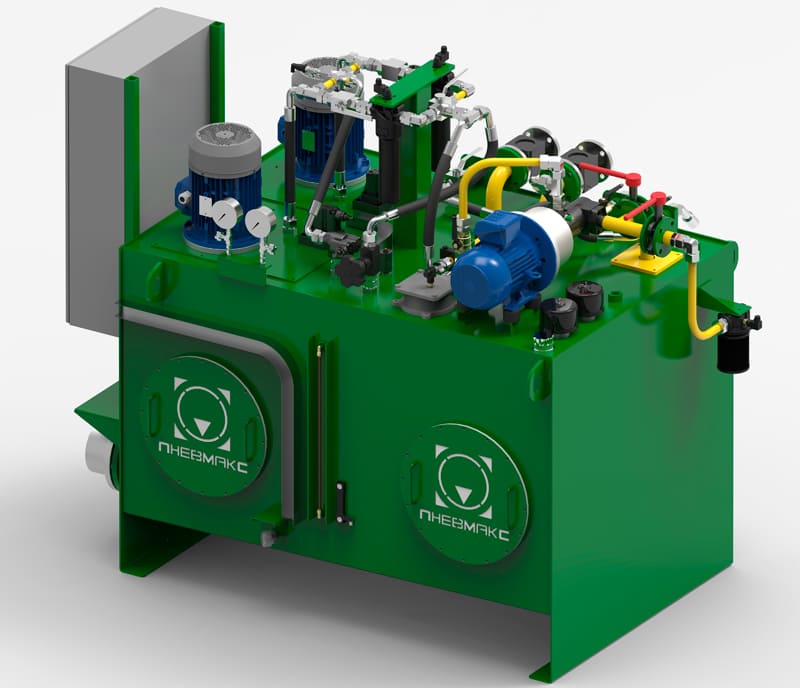

CTR-KV0882 предназначена для централизованной подачи смазочного масла к узлам привода конвертера. Система включает основной и резервный насосные агрегаты, гидробак, фильтрационное оборудование и отдельный контур подготовки рабочей жидкости.

Работа насосов организована с резервированием: один агрегат обеспечивает штатную подачу масла, второй может быть введён в работу при обслуживании или выводе основного насоса. Подготовка масла выполняется независимо от основного контура смазки.

Система смазки привода конвертера

Смазочное масло подаётся к узлам привода под необходимым давлением и после прохождения точек смазки возвращается в бак. Для поддержания требуемого состояния рабочей жидкости предусмотрены фильтрация и отдельный контур её циркуляции.

Разделение основной подачи и контура подготовки масла позволяет выполнять фильтрацию и температурную стабилизацию независимо от текущей работы исполнительных узлов системы смазки.

Резервирование насосов и подготовка масла

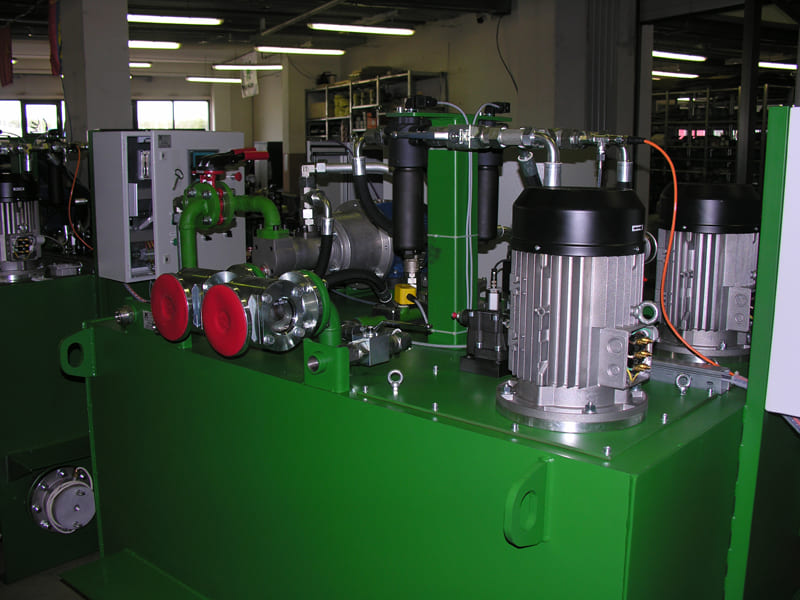

Основной и резервный насосные агрегаты рассчитаны на взаимозаменяемую работу. При обслуживании одного из насосов система может продолжать подачу смазочного масла от второго агрегата.

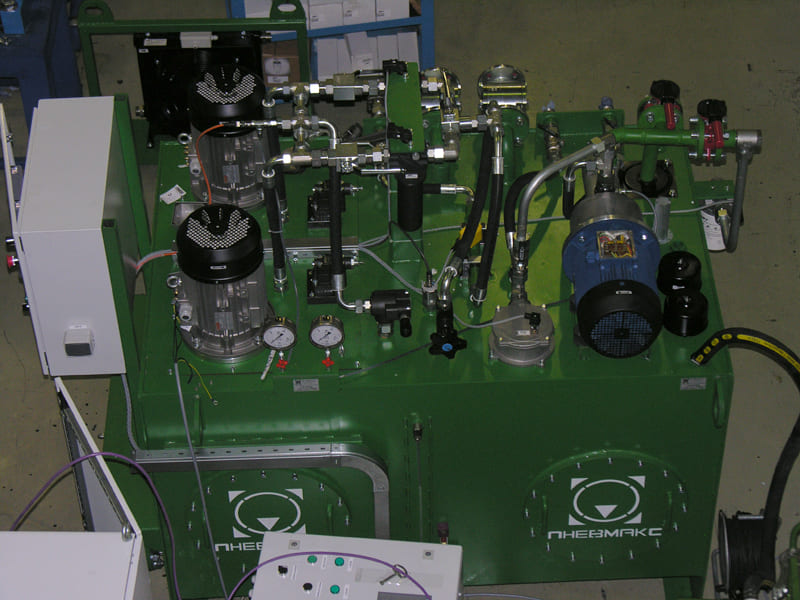

Отдельный контур кондиционирования включает насос, фильтрационное оборудование и теплообменник. Через него рабочая жидкость проходит дополнительную очистку и охлаждение перед возвратом в общий объём системы.

Основные технические характеристики CTR-KV0882
