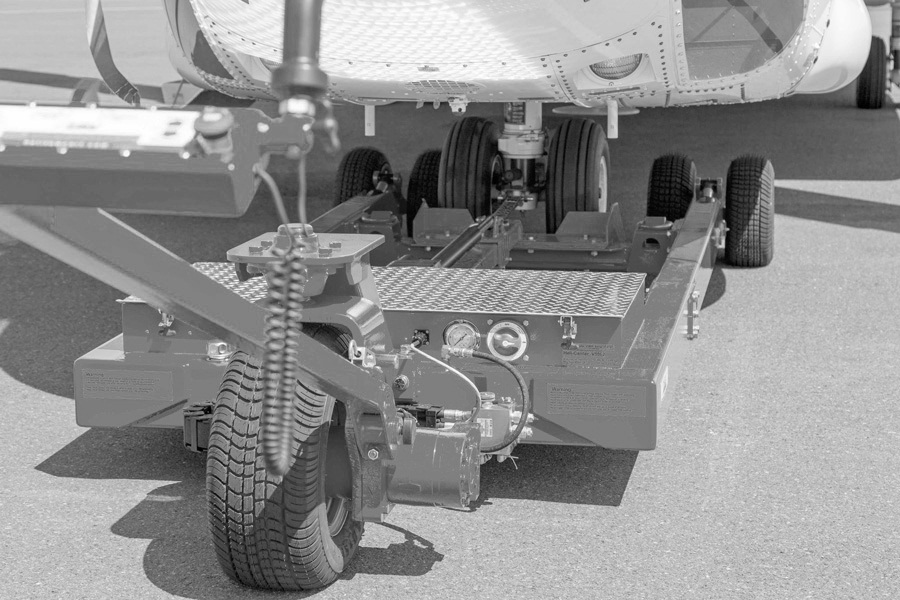

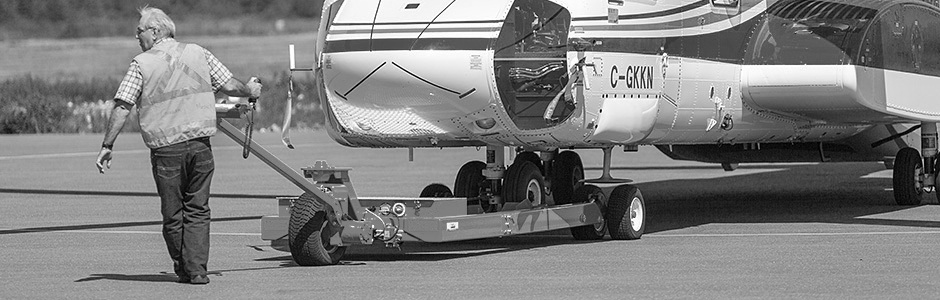

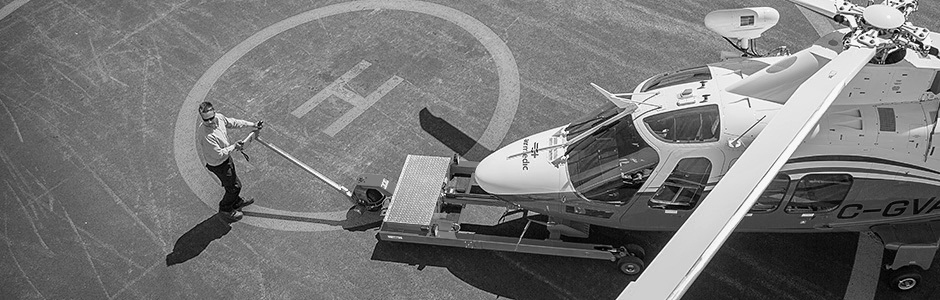

Тележка вертолетная буксировочная для Ми-8, с гидравлическим приводом, самоходная - CTR-KV1224-3

Основным преимуществом предлагаемой самоходной телеги является ее маневренность, по сравнению с традиционными методами транспортировки вертолета (тягач и водило). Особенно это актуально для малых пространств и при буксировки вертолета в ангар и из него.

Тележка самоходная представляет собой передвижную платформу на 3-х колесах, одно из которых ведущее, приводимое в движение гидравлическим приводом. Управление тележкой осуществляется рукояткой.

Тележка оснащена аккумуляторными электрическим батареями и зарядным устройством. Насос, являющийся источником гидравлической энергии для мотор-колеса и гидропривода подъема приводится в движение электродвигателем.

Ведущее колесо Пневматическая шина 16.5"x 6.5" (42 x 17cm)
Гидронасос Шестеренный с внешним зацеплением с рабочим объемом 8 см3/об, максимальное рабочее давление 250 бар
Гидробак Заполняемый объем - 60 литров
Электродвигатель Постоянный режим работы, 220В (1ф), 4.0 кВт
Питание системы управления 24В, постоянный ток
Зарядное устройство Входит в поставку
Перемещаемая масса 20000 кг
Габариты размеры (примерно) 2000х4000х1500
Количество осей 2
Количество поворотных осей 1
Электроснабжение аккумуляторное
Привод колес Гидравлический
Количество аккумуляторных батарей 4
Емкость аккумуляторной батареи 315 Ач(5 ч)
Время работы без подзарядки 5 ч
Назначение Транспортировка грузов по аэродромам из бетонных плит, грунтовым площадкам, асфальтовым площадкам
Примерный вес 1000 кг
Климатическое исполнение У1
Температура эксплуатации от 0°С до +40°С
Привод подъема Гидравлический

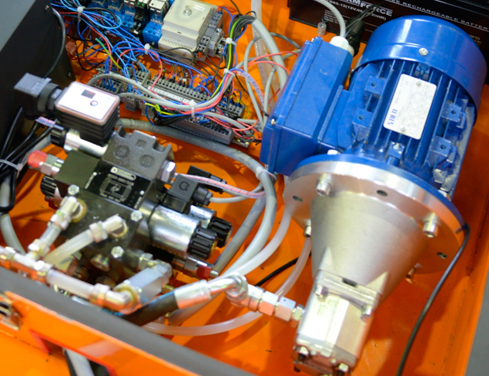

Гидростанция

Основой привода является насосная станция с электродвигателем постоянного тока мощностью 3 кВт. Гидравлический блок направляющей и регулирующей аппаратуры на основе пропорциональной техники имеет электронное управление, что позволило достичь высокой эффективности всей системы.

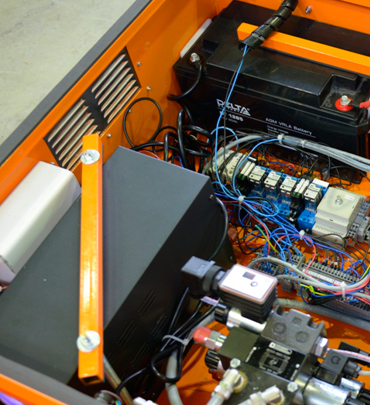

Аккумуляторная батарея

Тележка грузовая имеет автономное электропитание от 4х аккумуляторных батарей. Зарядка АКБ осуществляется от бытовой сети 220В. Автономное питание позволяет эксплуатировать тележку достаточно продолжительное время без подзарядки (порядка 5ч),зарядное устройство на борту.

Рукоятка

Эргономичная рукоять управления разработана для максимального комфорта оператора. Большие спаренные переключатели в форме «бабочки» с минимальным усилием поворота предназначены для управления движением и скоростью. Спаренные переключатели по типу «качели» предназначены для управления подъемом и опусканием. Все средства управления доступны без отрыва руки оператора от ручки управления как правой, так и левой рукой.

Информационная панель

Информационная панель отражает состояние системы, для предотвращение нештатных ситуаций и осуществления своевременного технического обслуживания

Прожекторы

Тележка вертолетная оснащена прожекторами ночной подсветки рабочей зоны. Мощные светодиодные прожекторы по 10 W (600Lm) достаточны для комфортной работы. Степень пылевлагозащиты IP65.

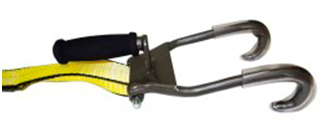

Захват (конструкция захвата требует согласования)

Надежные и универсальные съемные захваты.

Приводное колесо

Конструкция колеса обеспечивает хорошую проходимость, а большой диапазон угла поворота – маневренность. Пневматическая шина изготовлена из стойкой к истиранию смеси. Ультра прочный каркас и максимальная площадь контакта для устойчивости.
