Пневматические фиксаторы и зажимы ПНЕВМАКС

Без люфтов, без износа, с неизменными рабочими параметрами, постоянным механическим КПД и высокой надежностью.

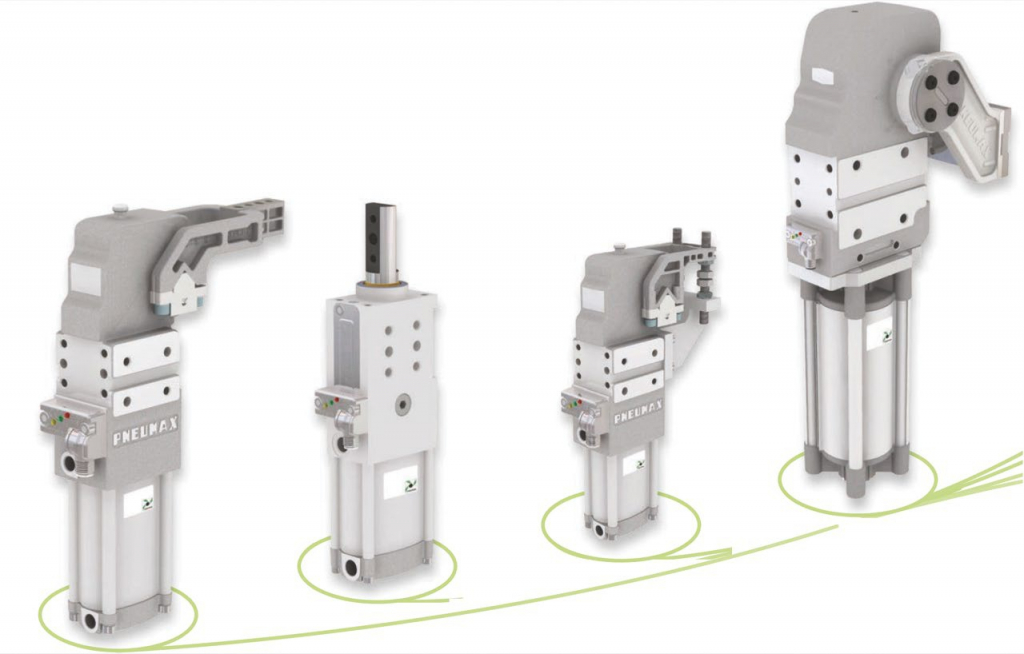

Пневмозажимы производства «Pneumax» имеют современную и компактную конструкцию. Это позволяет улучшить рабочие характеристики (время цикла) и снизить общий вес установки без уменьшения усилия и надежности. Благодаря применению специальных высококачественных алюминиевых сплавов для корпуса и зажимных губок, а также компактной конструкции силового пневмоцилиндра, зажимы «Pneumax» являются одними из самых легких и компактных силовых зажимов на мировом рынке. Это единственное унифицированное решение для зажима, центрирования, фиксации, транспортировки и вращения заготовок из листового металла на автоматических линиях сварки, формовки, штамповки, гибки, пробивки, резки и т.п.
Все зажимы оборудованы встроенным тормозным устройством, которое гарантирует точное свободное позиционирование без люфтов. Не требуется ни настройки, ни технического обслуживания. Прочная и устойчивая конструкция зажимов обеспечивает их минимальный изгиб при применении прихватов большой длины.
Электрический конечный выключатель, предназначенный для контроля конечного положения зажима, прошел необходимые испытания и сертифицирован на устойчивость к магнитным полям, согласно EMC EN 60947-5-2:2007 + A1:2012. Все детали зажима были рассчитаны методом конечных элементов и поэтому имеют максимально жесткую и надежную конструкцию.

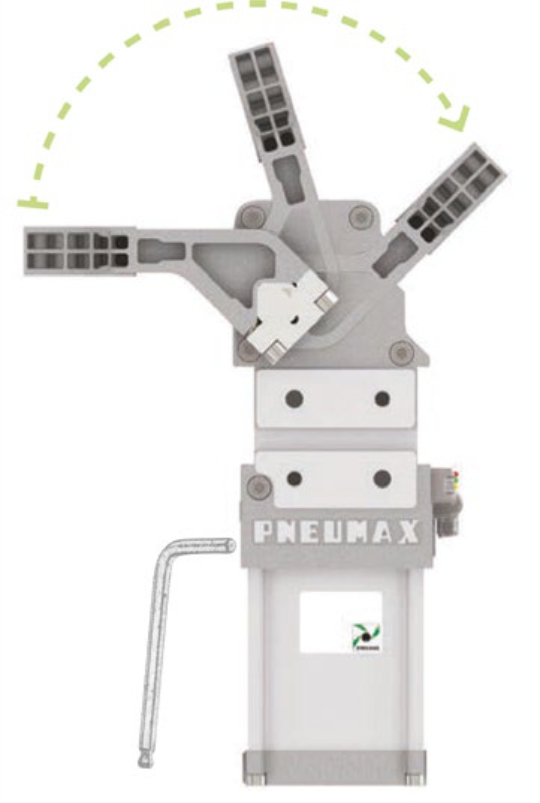

Зажимы и фиксаторы «Pneumax» обладают целым рядом особенностей. Оптимальная конструкция рычажно-шестеренного механизма, позволяет снизить потребление подготовленного сжатого воздуха за счет применения пневмоцилиндра с меньшим диаметром поршня. Регулировка угла открытия от 0° до 135° осуществляется шестигранным ключом, при этом сам регулятор оборудован шариковым фиксатором. Это исключает выпадение ключа под собственным весом, что особенно важно при установке зажимов в труднодоступных местах. За счет механического фиксатора зажим будет удерживать лист и не отожмется при пропадании воздуха, реализуя тем самым механическую блокировку на открытие. Для контроля конечных положений применяется один и тот же конечный выключатель с металлическим корпусом, имеющий класс защиты по IP68, а также обладающей защитой от магнитных полей. Это позволяет ему надежно функционировать в тяжелых условиях работы, характерных для операций сварки.
Существует возможность оснащения зажимов ручным дублированием для управления при пропадании воздуха. Также возможно исполнение зажимов с чисто ручным управлением, без применения пневмоцилиндра. Присоединительные и крепежные размеры пневмозажимов унифицированы.
Зажимы и компании «Pneumax» характеризуются высокой надежностью. Ресурс наработки на отказ составляет 3 000 000 циклов. В механизме поворота применен специальный подшипник, устойчивый к попаданию брызг от сварки и не требующий технического обслуживания и смазки.
Пневмозажимы и фиксаторы компании «Pneumax» разработаны с учетом устранения всех недостатков в существующих решениях по зажиму, центрированию транспортировки и вращения заготовок из листового металла при их технологической обработке. Они могут использоваться для всех операций на линиях сварки и штамповки листового металла. Основное применение пневмозажимы и фиксаторы «Pneumax» находят в автомобильной промышленности.
