Испытательные стенды для автомобилей

Компания ООО «ПНЕВМАКС» является производителем динамических испытательных стендов в России. Производственные площади и конструкторский отдел находятся в г. Химки Московской области.

Приглашаем всех партнёров посетить наше производство и ознакомиться с нашими возможностями.

 Динамические испытательные стенды относятся к категории оборудования, предназначенного для имитации воздействия внешних силовых факторов. Автоматизированный сервогидравлический стенд предназначен для проведения испытаний на ресурс, сертификационных, до разрушения и других видов испытаний на динамическое воздействие.

Стенды применяются для проведения испытаний узлов, агрегатов, элементов конструкции, сборочных единиц и изделий в сборе в широком диапазоне частот (до 100Гц) и с усилиями до нескольких меганьютонов.

 Области применения:

• общее машиностроение,

• судостроение,

• железнодорожная техника

• авиационная и космическая техника,

• вооружение и военная техника,

• элементы конструкций мостов и строительных конструкций,

• элементы инфраструктуры (рельсовые пути)

.В состав стенда входят следующие основные элементы:

1. Сейсмоизолированный блок (фундамент) с силовыми плитами. Служит для восприятия вибрационных нагрузок .

2. Система нагружения. Состоит из гидроцилиндров, снабженных гидростатическими подшипниками и сервоклапанами с блоками управления.

3. Многоканальная (до 24 каналов) система управления (например система управления Labtronic 8800, компании IST, Германия), предназначенная для выдачи управляющего сигнала на сервоклапаны в соответствии с программой испытаний. Количество каналов управления определяется количеством осей нагружения. Управление осуществляется по контролю силы и перемещения. Система управления позволяет реализовывать широкий спектр видов нагружения (синус, пила, прямоугольный цикл и т.д.).

4. Насосная группа, система охлаждения.

Виды испытаний, проводимых с помощью динамических сервогидравлических стендов:

• Исследовательские (ресурсные испытания до нескольких десятков миллионов циклов нагружения;

• Сертификационные испытания;

• Испытания до разрушения;

• Испытания, имитирующие воздействие сейсмических факторов;

• Испытания на проверку функциональности; и т.д.

Первичные данные, необходимые для дальнейшей проработки проекта:

• Вид испытываемого изделия (его габариты, вес);

• Виды испытаний, которые планируется проводить;

• Максимальные динамические усилия (сила в динамике, кН);

• Частотный диапазон, требуемые виброускорения;

• Количество осей нагружения (отсюда количество управляющих каналов);

• Предварительная схема нагружения

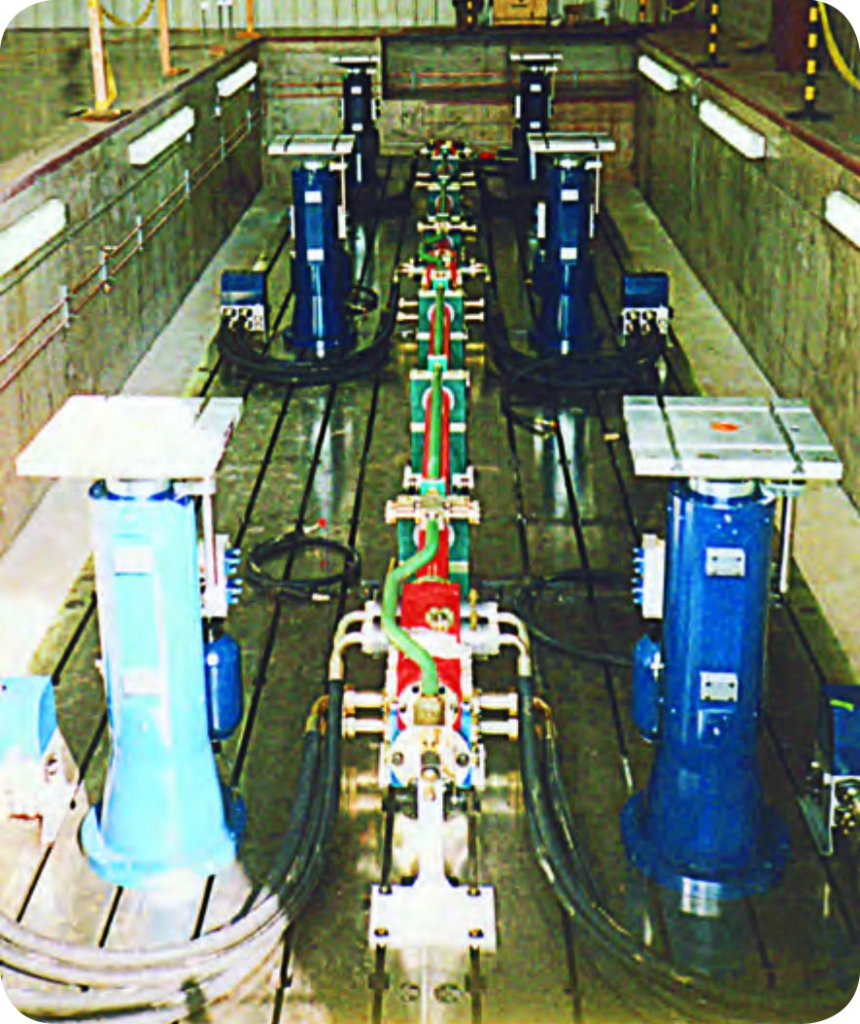

Дорожные симуляторы Стенды используются для имитации дорожных воздействий  при проведении испытаний как легковых автомобилей так и многоосных грузовиков и автобусов.
Стенды для ресурсных испытаний узлов и компонентов

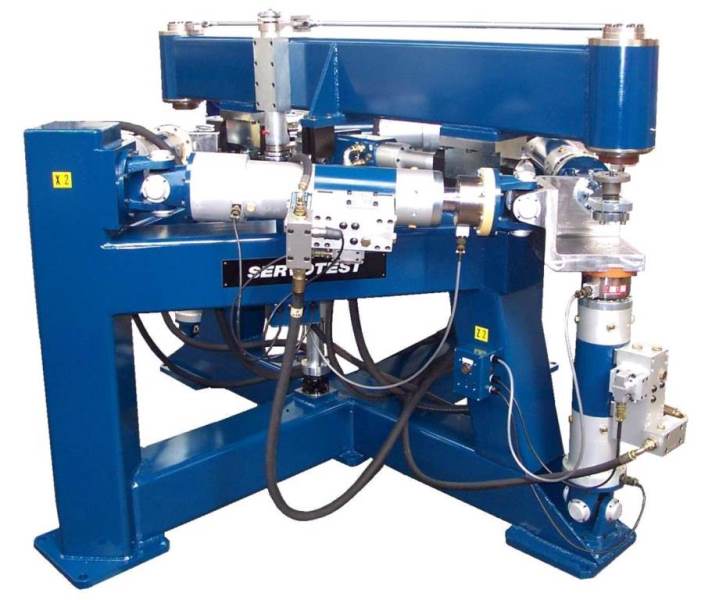

Стенд для испытания шаровых опор и элементов подвески автомобиля

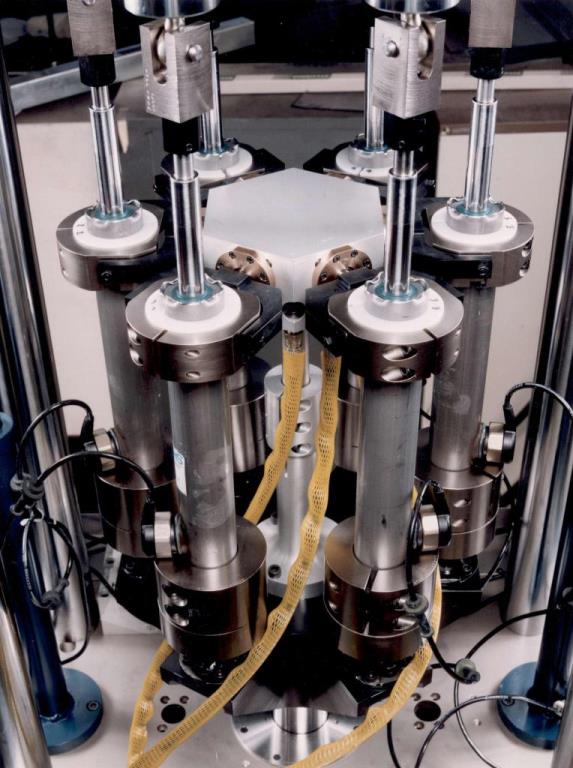

Стенд для испытания амортизаторов автомобилей

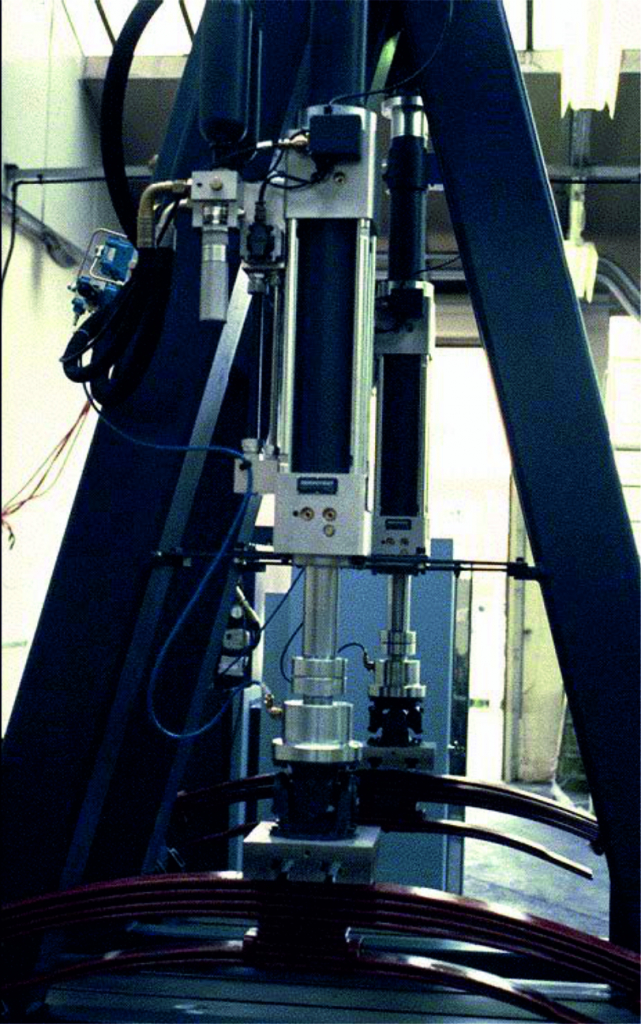

Стенд для проведения усталостных испытания пружин  и рессор автомобилей
Стенд для проведения испытаний на отсутствие шумов  при вибрационных нагрузках
