Гидравлические испытательные стенды

Компания ПНЕВМАКС представляет испытательные гидравлические стенды для гидроцилиндров, насосов и гидромоторов, ротаторов, пропорциональных и сервоклапанов, гидрораспределителей руля (ГУР) и рулевых реек, трубопроводов и РВД, пневмоклапанов, пневмоцилиндров.

Стенды предназначены для:

• послеремонтной обработки;
• промывки;
• входного и выходного контроля;
• регулировки и настройки;
• проведения приемо-сдаточных испытаний;
• съема основных характеристик (гидронасосов, гидромоторов, распределительно-регулирующей гидроаппаратуры, гидроцилиндров, гидроусилителей рулевого управления и прочих гидроагрегатов).

• стандартизированные (законченное решение «под ключ»): стенды серии CTR-KV-G, P, V, M для испытаний гидронасосов, гидромоторов, гидрораспределителей, клапанов, гидроусилителей рулевого управления и гидроцилиндров мобильной техники, ж/д техники, станков и прочего гидрофицированного оборудования;
• нестандартные – выполненные по согласованному с За-казчиком техническому заданию: стенды, например, для сервоклапанов, гидродемпферов, специальных гидроблоков, и других гидрофицированных узлов машин.

Стенды для ремонта и испытания моторов CTR-KV-M

Варианты исполнения: механическое управление, электронная система управления и съем характеристика насоса.

Классификация по мощности приводного электродвигателя: 55 кВт, 75 кВт, 110 кВт, 200 кВт, 400 кВт.

Данный стенд может быть сделан на одной базе совместно со стендом для испытания насосов СTR-KV-P. Стенды CTR-KV-M позволяют испытывать гидромоторы в соответствии с ГОСТ 20719-83 «Гидромоторы. Правила приемки и методы испытаний». При испытании гидромотора его вал соединяется с валом стенда, тормозной момент на котором создается нагрузочным устройством. При оценке технического состояния гидромотора на стенде измеряются крутящий момент и частота вращения выходного вала гидромотора при разных значениях нагрузки на его валу, а также расход и давление рабочей жидкости на входе, разность давлений на входе и выходе.

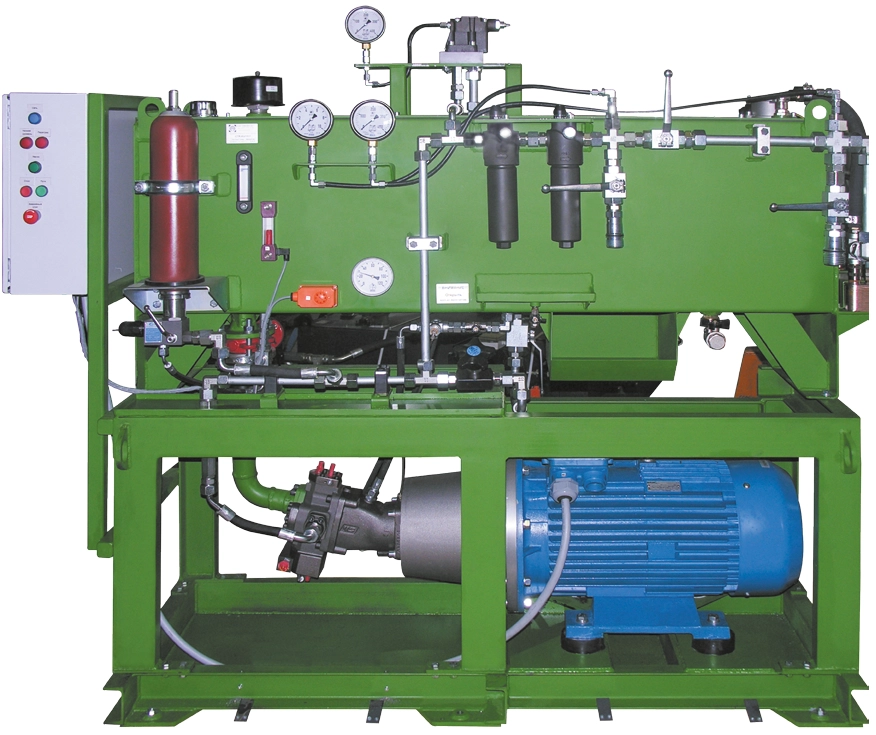

Стенды для ремонта и испытания насосов CTR-KV-P

Стенды CTR-KV-P позволяют испытывать гидронасосы в соответствии с ГОСТ 14658-86 «Насосы объемные гидроприводов. Правила приемки и методы испытаний» одинарные и сдвоенные для открытого, полуоткрытого и замкнутого гидроконтуров.
Оценка технического состояния гидронасоса производится путем опре-деления его производительности при заданных значениях частоты вращения, давления и температуры рабочей жидкости.

Стенд для гидроцилиндров CTR-KV-G

Стенд CTR-KV-G имеет три основных варианта исполнения:

1. простой - не предназначен для проведения разборочно-сборочных работ и не обеспечивает проверку гидроцилиндра на продольную устойчивость штока;
2. средний - позволяет дополнительно осуществлять разборку-сборку гидроцилиндров;
3. полный - позволяет дополнительно испытывать гидроцилиндр на продольную устойчивость штока.

Стенд CTR-KV-G позволяют проводить испытания гидроцилиндров в соответствии с ГОСТ 18464-96 «Гидроцилиндры. Правила приемки и методы испытаний» по параметрам: проверка функционирования, проверка давления начала страгивания и давления холостого хода, проверка прочности и наружной герметичности, проверка утечек рабочей жидкости через уплотнение штока, проверка внутренних утечек, а также проверка штока на продольную устойчивость.

Стенд для испытания ГУР - CTR-KV-HW позволяет проводить испытания ГУР и их насосов, имитируя силовое воздействие на гидроусилитель со стороны управляемых колес во всем рабочем диапазоне частоты вращения привода его гидронасоса. В качестве параметров технического состояния контролируются: люфт и усилие поворота рулевого колеса, давление, расход и температуру рабочей жидкости, подводимой к гидроусилителю.

Стенд для испытания труб и РВД CTR-KV-H предназначен для испытания стальных труб магистральных трубопроводов диаметром 1220, 1020, 820, 720, 530 мм на статическую и малоцикловую прочность при совместном нагружении внутренним давлением и изгибающим моментом, действующими в условиях реальной эксплуатации магистральных нефтепроводов при подъемах и сбросах давления перекачиваемой нефти, подвижках грунта, температурных перепадах в пределах климатических условий, подъеме трубопровода при капитальном ремонте и т.д.

Стенд для пропорциональных и сервоклапанов CTR-KV-V представляет собой три отдельно расположенных узла: насосная станция, испытательный стол и шкаф-пульт управления с промышленным компьютером (терминалом). Стенд позволяет диагностировать, тестировать и настраивать клапаны притычного монтажа, в том числе с пропорциональным электромагнитным управлением со встроенными или вынесенными усилителями.
Испытательный стол представляет собой рабочее место в виде защитного ограждения из прозрачного материала с раздвигающимися створками для установки клапанов, а также используется для установки тестируемой аппаратуры стыкового (притычного) монтажа. Испытательный стол оборудован контрольно-измерительными приборами для визуального контроля текущих параметров испытания. Программное обеспечение стенда содержит базу данных испытываемых гидроаппаратов с возможностью редактирования и добавления. Результаты испытаний формируются в форме графического отчета, который можно сохранять на жестком диске компьютера или распечатывать на бумажном носителе с целью последующей распечатки или пересылки для архивирования. Дискретная аппаратура проверяется в ручном режиме. Пропорциональная гидроаппаратура тестируется как в автоматическом режиме, так и в ручном.

Стенд позволяет диагностировать, тестировать и замерять следующие параметры: функционирование, внутренняя и наружная герметичность (визуально), зависимость изменения давления настройки от расхода, плавность регулирования и диапазон настройки, изменение редуцированного давления при изменении давления на входе, изменение редуцированного давления при изменении потока, поток жидкости через управляющий клапан, зависимость расхода от разности давлений на входе и выходе, коэффициент усиления по давлению, смещение нуля, внутреннюю утечку, коэффициент усиления по расходу, гистерезис и полярность.
