Стенд для испытаний и сборки-разборки гидроцилиндров - CTR-KV-G0001

Компания «ПНЕВМАКС» предлагает своим клиентам стенд CTR-KV-G0001 для разборки, сборки и испытания гидроцилиндров. Основная задача стенда – проверка гидроцилиндра, установленного на стенде, на соответствие ГОСТу 18464-96 «Гидроцилиндры. Правила приемки и методы испытаний». Чаще всего такая потребность в проверке возникает при изготовлении, либо после ремонта гидроцилиндра. Гидроцилиндры должны подвергаться периодическим испытаниям, согласно технической документации на изделия.

Стенд CTR-KV-G0001 позволяет испытывать гидроцилиндры по следующим параметрам:

А также стенд позволяет осуществлять сборку-разборку гидроцилиндров. При разборке гидроцилиндров, стенд позволяет отворачивать гайку и извлекать шток из полости цилиндра. Максимальная длина гидроцилиндров, испытываемых на стенде (при выдвинутом штоке), - неограниченна за счет модульной конструкции испытательного стенда.

В базовом варианте стенд CTR-KV-G0001 состоит из двух секций, длина каждой из которых – 3 метра. Модульность конструкции позволяет наращивать количество модулей для достижения необходимой длины, позволяющей тестировать гидроцилиндр. Такая конструкция существенно облегчает транспортировку, перемещение и размещение (компоновку) на производственных площадях.

Стенд должен эксплуатироваться в отапливаемом помещении!

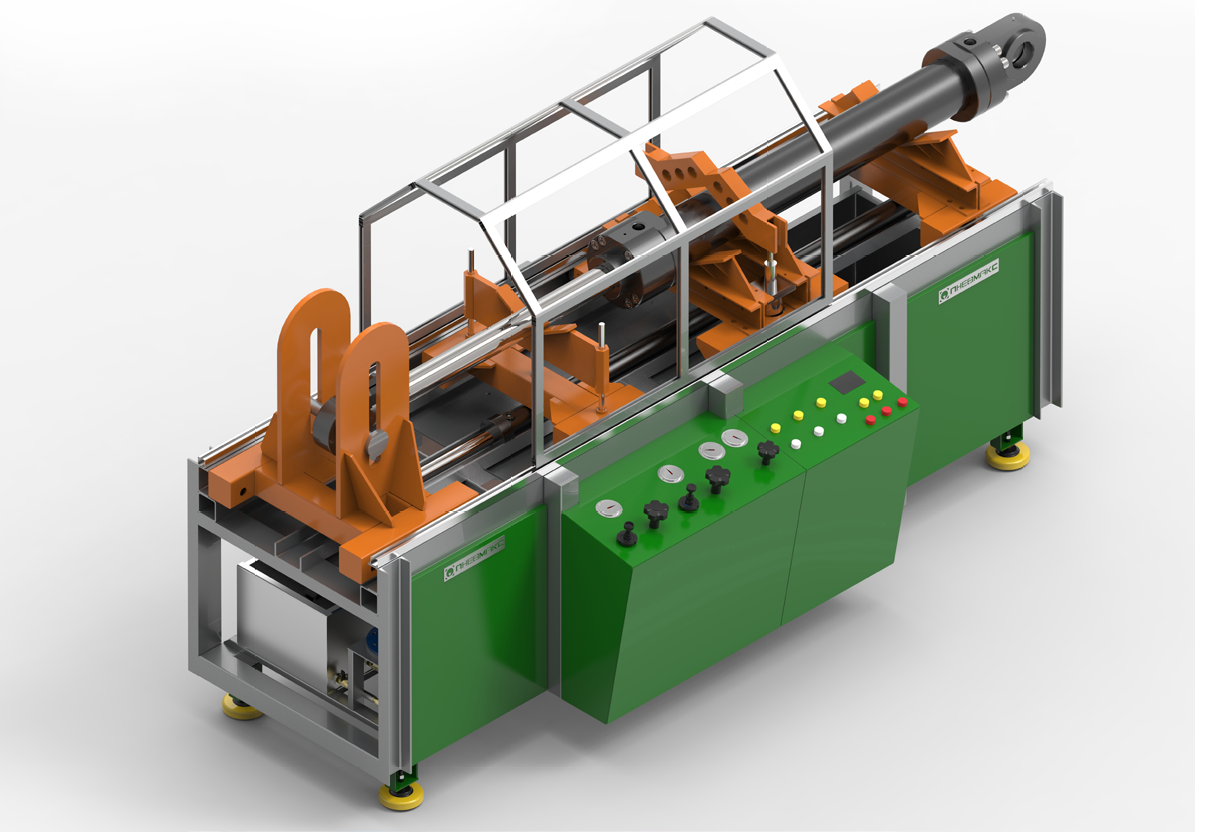

В общем виде стенд конструктивно состоит из станины с расположенными внутри нее гидроагрегатами и электроприводами, ложементов (установочных опор) для крепления испытуемого гидроцилиндра и пульта управления. Станина стенда представляет собой пространственную металлоконструкцию, собранную модульным образом.

В качестве рабочей жидкости может быть использовано любое гидравлическое масло.

Простота управления стендом CTR-KV-G0001 – одно из отличительных его свойств. Все необходимые операции по сборке-разборке и испытаниям гидроцилиндра может выполнять один оператор.
