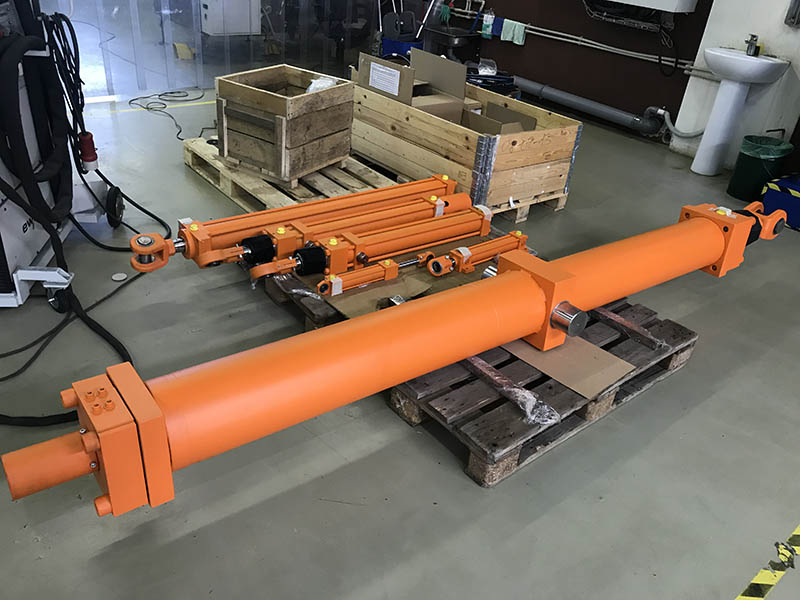

Цилиндр подъема желоба HC2L-200/110-2430-M3-0-11/3/1792/20/SP_liner trasduser 4-20mA_ATEX

Новый проект ПНЕВМАКС - поставка гидроцилиндров HC2L-200/110-2430-M3-0-11/3/1792/20/SP_liner trasduser 4-20mA_ATEX на предприятие металлургической промышленности.
Специальный цилиндр HC2L-200/110-2430-M3-0-11/3/1792/20/SP_liner trasduser 4-20mA_ATEX предназначен для регулировки угла наклона желоба подачи нефтяного кокса из бункеров в отдельные ж/д вагоны для хранения.

В цилиндре установлены специальные системы уплотнений, позволяющие работать при низких температурах. Пара подшипников скольжения в передней крышке и специальный двусоставный поршень с двумя парами подшипников скольжения обеспечивают низкое трение и широкую опорную базу, необходимую при большом ходе цилиндра. Использование двух уплотнений в комплексе с двунаправленным скребком в передней крышке обеспечивает выдвижение штока с масляной пленкой для подшипников скольжения. Двунаправленность скребка позволяет очистить шток от следов масла и, как следствие, налипания пыли на шток. Дополнительно шток защищен от внешнего пылевого воздействия защитной гофрой.

Для повышения износостойкости штока применена закалка ТВЧ и покрытие хромом 30 мкм, значительно повышающее износостойкость изделия. Для обеспечения защиты от внешних воздействий корпус цилиндра покрыт тремя слоями грунта и окрашен с предварительной дробеструйной обработкой.

Для получения обратной связи по положению желоба в цилиндр встроен абсолютный датчик положения с выходным сигналом 4-20 мА (в исполнении ATEX). Внешний корпус датчика защищен стальной трубой от случайных повреждений.
