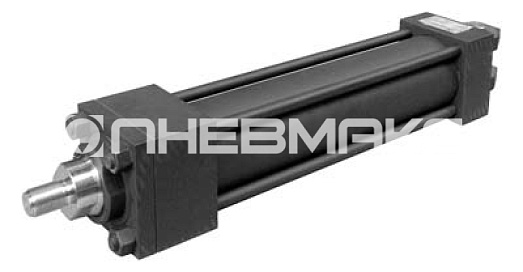

HC2 - Гидроцилиндры по стандарту ISO 6020/2

Характеристики
Серия
HC2
Тип
Двустороннего действия
Стандарт
ISO 6020/2, DIN 24554
Номинальное давление
160 бар
Максимальное давление
210 бар
Диаметр штока
25–200 мм
Ход
до 1500 мм стандартно
Максимальная скорость
0,5 м/с
Температура рабочей жидкости
−20…+80 °C
Гарантия
2 года

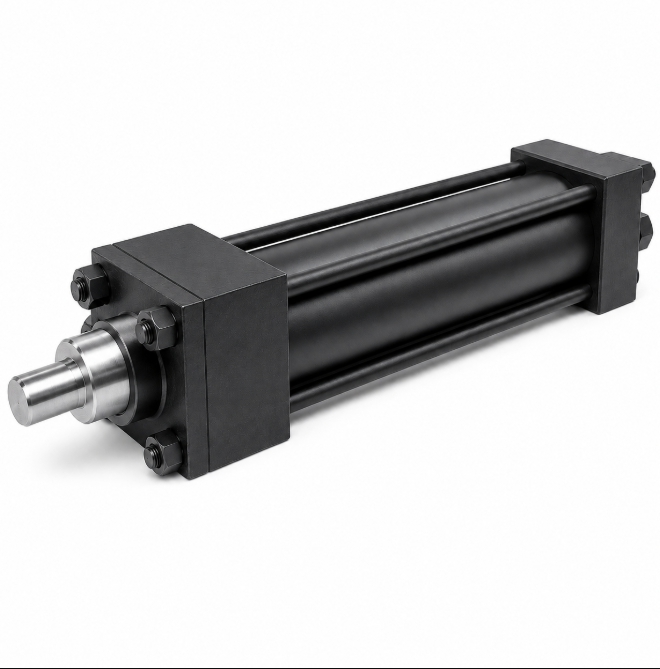

Гидроцилиндры HC2 ISO 6020/2 для промышленного оборудования

Гидроцилиндры серии HC2 — гидравлические цилиндры двустороннего действия со стяжными шпильками, выполненные в соответствии со стандартами ISO 6020/2 и DIN 24554. Серия предназначена для применения в гидроприводах промышленного оборудования и позволяет выбирать типоразмер, способ крепления, диаметр штока и дополнительные опции в зависимости от рабочих параметров механизма.

Конструкция с квадратными передней и задней крышками и стяжными шпильками применяется в различных отраслях промышленности. Гидроцилиндры HC2 используются в металлургическом, энергетическом, станочном и другом технологическом оборудовании. При подборе цилиндра учитываются требуемое усилие, рабочее давление, ход, характер нагрузки, способ монтажа и условия эксплуатации.

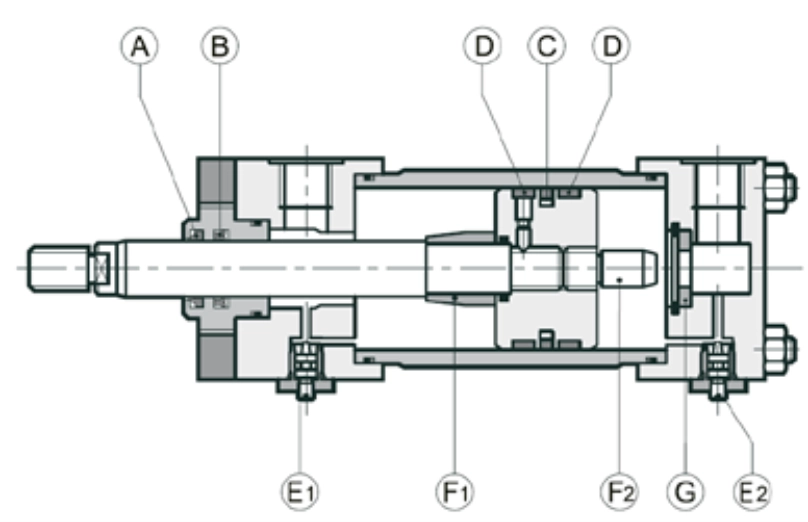

Гидроцилиндр HC2

A — грязесъемная манжета

B — уплотнение штока поршня

C — уплотнение поршня

D — несущие кольца

E1 — регулировочный винт переднего демпфера

E2 — регулировочный винт заднего демпфера

F1 — передний демпфер

F2 — задний демпфер

G — втулка демпфера

Технические характеристики гидроцилиндров HC2

Тип Гидроцилиндр двустороннего действия
Стандарты ISO 6020/2, DIN 24554
Номинальное рабочее давление 160 бар
Максимальное рабочее давление 210 бар
Пиковое давление 250 бар
Диаметр гильзы 25–200 мм
Максимальная скорость в стандартном исполнении 0,5 м/с
Стандартный ход до 1500 мм; увеличенный ход — по запросу
Температура рабочей жидкости в стандартном исполнении −20…+80 °C
Диапазон вязкости рабочей жидкости 10–400 сСт
Рекомендуемая вязкость 25 сСт
Класс чистоты рабочей жидкости 20/18/15 по ISO 4406:1999

Диаметры поршня и штока гидроцилиндров HC2

Гидравлические цилиндры HC2 выпускаются с диаметрами гильзы 25, 32, 40, 50, 63, 80, 100, 125, 160 и 200 мм. Для каждого диаметра предусмотрено несколько вариантов штока, что позволяет подобрать цилиндр с учетом требуемого усилия и устойчивости штока при сжимающей нагрузке.

В зависимости от типоразмера доступны стандартный, увеличенный и сверхувеличенный диаметры штока. В каталоге им соответствуют отношения площади штока к площади поршня 1:4, 1:3 и 1:2. При больших рабочих ходах выбор диаметра штока необходимо выполнять с учетом расчетной опорной длины и максимальной сжимающей нагрузки.

Демпфирование гидроцилиндров HC2 в конце хода

На передней и задней крышках гидроцилиндра могут устанавливаться регулируемые демпфирующие устройства. Демпфирование снижает скорость поршня перед достижением крайнего положения, уменьшает гидравлические удары и динамические нагрузки, передаваемые на крепления цилиндра и элементы оборудования.

Регулировка демпфера выполняется игольчатым дросселем. Для быстрого страгивания поршня предусмотрены байпасные клапаны. Возможны исполнения без демпфирования, с передним или задним демпфером либо с демпфированием с обеих сторон.

Монтажные исполнения гидравлических цилиндров HC2

Серия HC2 предусматривает различные варианты крепления, позволяющие интегрировать гидроцилиндр в конструкцию промышленного оборудования:

  • передний и задний фланец;
  • задняя вилка;
  • проушина;
  • проушина со сферическим шарниром;
  • крепление на лапах;
  • цапфы на передней или задней крышке;
  • цапфы на промежуточной опоре;
  • передние, задние либо передние и задние стяжные шпильки;
  • резьбовые отверстия в передней или задней крышке.

Для части монтажных исполнений возможно применение гидроцилиндров с двусторонним штоком. Выбор крепления определяется схемой приложения нагрузки, кинематикой механизма и условиями установки цилиндра.

Уплотнения и рабочие жидкости для гидроцилиндров HC2

Для серии HC2 предусмотрены три основных варианта уплотнений:

  • K — стандартное исполнение: нитрил и полиуретан, рабочая жидкость — минеральное масло;
  • M — исполнение с низким трением: нитрил и ПТФЭ, допускается применение минерального масла и водно-гликолевых растворов;
  • V — высокотемпературное исполнение: FPM (Viton) и ПТФЭ, предназначенное для специальных рабочих жидкостей.

Тип уплотнений выбирается с учетом рабочей жидкости, температуры и скорости перемещения. Для гидроцилиндров, применяемых в металлургическом и другом технологическом оборудовании, соответствие материалов уплотнений фактическим температурным условиям и рабочей среде является одним из основных параметров подбора.

Присоединения и рабочий ход гидравлических цилиндров HC2

В стандартном исполнении гидроцилиндры HC2 имеют цилиндрическую резьбу BSP с проточкой под уплотнительные кольца в соответствии с ISO 1179. Расположение присоединительных отверстий зависит от монтажного исполнения и может быть изменено по запросу.

Стандартные цилиндры изготавливаются с ходом до 1500 мм. Для увеличенных ходов каталог предусматривает специальные исполнения. При ходе свыше 1000 мм рекомендуется применение усиливающих проставок рядом с поршнем для уменьшения нагрузки на направляющую втулку штока и снижения риска заедания.

Датчики положения для гидроцилиндров HC2

Гидроцилиндры HC2 могут оснащаться средствами контроля положения поршня. Для цилиндров с диаметром гильзы от 40 мм предусмотрены бесконтактные индуктивные датчики окончания хода PNP с нормально открытым выходом. Датчики устанавливаются в передней и задней крышках и формируют электрический сигнал при достижении поршнем конечного положения.

Для диаметров гильзы от 25 до 125 мм также предусмотрены исполнения с магнитными датчиками, установленными на стяжных шпильках. Доступны герконовые датчики и датчики Холла. Для более точного контроля конечных положений в каталоге рекомендованы индуктивные датчики.

Подбор, заказ и поставка гидроцилиндров HC2

ПНЕВМАКС выполняет подбор и поставку гидроцилиндров HC2 по техническим параметрам гидропривода и условиям эксплуатации оборудования. При подборе учитываются рабочее давление, требуемое усилие, диаметр поршня и штока, ход, скорость перемещения, монтажное исполнение, тип рабочей жидкости, температурный режим, необходимость демпфирования и контроля положения.

Чтобы купить или заказать гидроцилиндр HC2, необходимо определить основные рабочие параметры, тип крепления, диаметр гильзы и штока, ход, вариант уплотнений и дополнительные опции. Цена гидроцилиндра HC2 зависит от выбранного типоразмера и исполнения и предоставляется по запросу. Поставка гидравлических цилиндров осуществляется по России.

Код для заказа гидроцилиндра

1 2 - 3 / 4 5 / 6 7

-

8

-

9 10

-

11 - 12  13

/

 14

 /

 15

/

 16
HC2 L 25 12 W 12 W 1500 K 1 0 1 1 1 500 20
1 Гидроцилиндр двустороннего действия
2 Способ монтажа гидроцилиндра A = передний фланец
B = задний фланец
C = задняя вилка
D = проушина
F = проушина со сферическим шарниром
G = лапы
H = цапфы на передней крышке
L = цапфы на промежуточной опоре
N = цапфы на задней крышке
P = передние стяжные шпильки
Q = задние стяжные шпильки
R = передние и задние стяжные шпильки
T = отверстия в передней крышке
U = отверстия в задней крышке
3 Диаметр гильзы гидроцилиндра От 25 до 200 мм
ПРИМЕЧАНИЕ: см. «Резьба на конце штока»
4 Диаметр штока От 12 до 140 мм
ПРИМЕЧАНИЕ: см. «Резьба на конце штока»
5 Резьба на штоке Пропустить для стандартной наружной резьбы
W = внутренняя
X = легкая наружная
Y = легкая внутренняя
6 Двусторонний шток Пропустить, если не требуется (НЕ ДОПУСТИМО ДЛЯ СПОСОБА МОНТАЖА C, D, F)
От 12 до 140 мм
ПРИМЕЧАНИЕ: см. «Резьба на конце штока»
7 Резьба на двустороннем штоке Пропустить, если не требуется
W = внутренняя
X = легкая наружная
Y = легкая внутренняя
8 Ход Указать в мм, максимальный ход - 6000
9 Уплотнения K = стандартное (нитрил + полиуретан)
M = с низким трением (нитрил + ПТФЭ)
V = высокотемпературное (вайтон + ПТФЭ)
ПРИМЕЧАНИЕ: см. «Характеристики уплотнений»
10 Демпферы 0 = без демпферов
1 = передний
2 = задний
3 = передний и задний
11 Сапуны 0 = без сапунов
S = сапуны на передней и задней крышке
12 Расположение присоединения на передней крышке 1 = сверху
2 = справа
3 = снизу
4 = слева
13 Расположение присоединения на задней крышке 1 = сверху
2 = справа
3 = снизу
4 = слева
14 Число усиливающих проставок толщиной Пропустить, если не требуется
1 = 50 мм
ПРИМЕЧАНИЕ: рекомендуется при ходе более 1000 мм 1 проставка на каждые 500 мм
15 Размер XV для крепления L Пропустить в случае других вариантов монтажа
Для крепления L - укажите размер XV в мм
16 Номер серии гидроцилиндра 20

Скачать 2D и 3D модели товара «Гидроцилиндры по стандарту ISO 6020/2 HC2» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
