В разделе представлены гидравлические системы, гидростанции и системы централизованной смазки, разработанные и изготовленные ПНЕВМАКС для строительного оборудования и предприятий по производству железобетонных изделий. Реализованные проекты охватывают бетонные заводы, бетоносмесительные установки, вибропрессы, самоподъёмную опалубку, подъёмники, лебёдки и мостовые краны.
Гидропривод управляет затворами и дозирующими механизмами, поднимает рабочие платформы и опалубочные системы, приводит в действие лебёдки и обеспечивает работу формовочного оборудования. При разработке учитываются нагрузка, высота перемещения, продолжительность цикла, условия установки и требования к удержанию механизмов в безопасном положении.
Гидравлические системы для строительного оборудования
В строительной отрасли гидропривод применяется как в мобильных и подъёмных механизмах, так и в стационарном технологическом оборудовании. Гидростанция может управлять одним исполнительным механизмом либо несколькими контурами, работающими в заданной последовательности.
ПНЕВМАКС разрабатывает гидростанции, гидроблоки и системы смазки под конструкцию конкретной машины. Рабочее давление, производительность насосов и состав управляющей аппаратуры определяются нагрузкой, скоростью перемещения, частотой включений и условиями размещения оборудования.
Гидростанции бетонных заводов и смесительных установок
На бетонных заводах гидравлика управляет шиберными затворами бункеров, заслонками смесителей и механизмами выдачи готовой смеси. Привод должен обеспечивать полное открытие и закрытие затвора, сохранять заданное положение и работать в ритме дозирования компонентов.

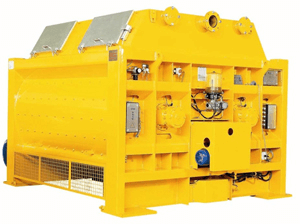

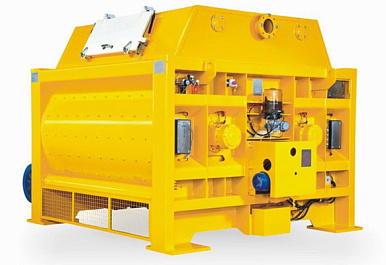

ПНЕВМАКС изготовила гидростанции для шиберных затворов бетонных заводов, задвижек бетоносмесителей и исполнительных механизмов бетонораздаточных машин. Системы рассчитаны на циклическую работу и подключаются к автоматике технологического участка.
При разработке учитываются масса затвора, сопротивление перемещению при налипании смеси, требуемое время срабатывания и возможность ручного управления при наладке или отключении электропитания.
Гидроприводы бетонораздаточных машин
Бетонораздаточная машина принимает смесь и подаёт её к формовочному оборудованию. Гидравлическая система управляет рабочими механизмами, отвечающими за распределение и выгрузку бетона.
Для оборудования домостроительного комбината ПНЕВМАКС разработала компактную гидростанцию, обеспечивающую работу исполнительных механизмов бетонораздаточной машины. Управляющие клапаны и силовая часть были объединены в агрегате, рассчитанном на установку в составе действующего технологического комплекса.
Гидропривод должен быть согласован с дозированием смеси и перемещением машины между формами. Нарушение последовательности операций может привести к неравномерной загрузке или остановке формовочного участка.
Гидросистемы вибропрессов для бетонных изделий
Вибропрессы используются для изготовления тротуарной плитки, стеновых блоков, бордюров и других бетонных изделий. Гидропривод управляет матрицей, пуансоном, загрузочными механизмами и вспомогательными узлами машины.

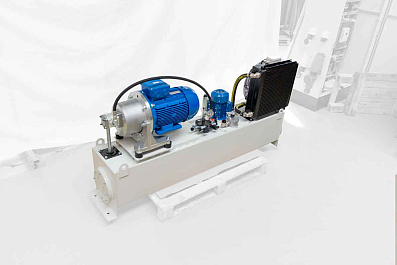

ПНЕВМАКС выполнила модернизацию гидравлической системы вибропресса с изготовлением новой гидростанции. Рабочие параметры были определены по циклограмме оборудования и функциям сохранившихся исполнительных механизмов.
Для формовочного оборудования важны повторяемость усилия и сохранение заданной скорости движения. Работа гидропривода согласуется с вибрацией, подачей смеси и извлечением готового изделия из формы.
Гидропривод самоподъёмной опалубки
Самоподъёмная опалубка применяется при строительстве высотных зданий, опор мостов и других вертикальных сооружений. По мере бетонирования рабочая платформа и опалубочные щиты перемещаются на следующий уровень по направляющим конструкциям.
Подъём выполняется группой гидроцилиндров, работающих от общей гидростанции. Для сохранения положения платформы цилиндры должны перемещаться согласованно, без перекоса и превышения допустимой нагрузки на отдельные точки опоры.
Гидравлическая схема предусматривает удержание платформы при остановке насоса и управление последовательностью перестановки опорных элементов. Параметры системы рассчитываются по массе конструкции, числу подъёмных точек и шагу перемещения.
Гидравлические подъёмники и грузовые платформы
Гидравлика используется в грузовых подъёмниках, рабочих платформах и лифтовых системах, где требуется вертикальное перемещение значительной нагрузки. Исполнительным механизмом может служить обычный или телескопический гидроцилиндр.

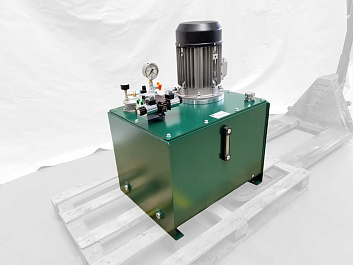

В проектной базе ПНЕВМАКС представлены гидросистемы с телескопическим цилиндром для грузовых подъёмников, а также гидростанции для подъёмного оборудования. Привод обеспечивает подъём, регулируемое опускание и остановку платформы в заданном положении.
Для таких систем обязательны защита от неконтролируемого опускания, ограничение максимального давления и возможность безопасного перемещения при неисправности основного привода. Состав защитной аппаратуры определяется массой платформы и конструкцией подъёмника.
Гидроприводы лебёдок
Гидравлическая лебёдка применяется для подъёма, перемещения и натяжения грузов. Гидромотор приводит барабан во вращение, а управляющая аппаратура регулирует направление, скорость и торможение механизма.
ПНЕВМАКС разработала гидростанцию для привода лебёдки ЛВС-5,0Г. Система обеспечивает питание гидромотора и управление его работой в соответствии с режимами грузоподъёмного механизма.
При расчёте учитываются тяговое усилие, диаметр барабана, скорость навивки каната и необходимость удержания груза после остановки. Тормозные и подпорные клапаны устанавливаются с учётом характера нагрузки и расположения гидромотора.
Системы смазки мостовых кранов
Мостовые краны имеют большое количество точек трения, расположенных на тележке, мосту и механизмах передвижения. Ручное обслуживание требует остановки крана и доступа к узлам, находящимся на высоте.

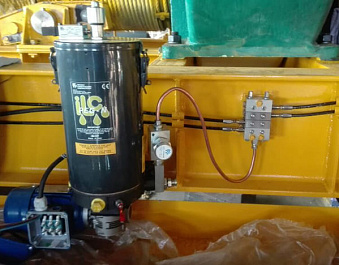

ПНЕВМАКС разработала автоматизированную систему централизованной смазки мостового крана. Насосная станция и последовательные распределители подают дозированный объём материала к подшипникам, шарнирам и другим обслуживаемым узлам.
Система рассчитывается по числу точек, длине магистралей, требуемому объёму подачи и рабочей температуре. Контроль давления позволяет выявить повреждение линии или нарушение прохождения смазки через распределители.
Работа оборудования на строительной площадке
Гидравлическое оборудование, установленное вне помещения, подвергается воздействию осадков, пыли и сезонных перепадов температуры. Для наружного размещения выбираются соответствующие материалы, электрические компоненты, уплотнения и рабочая жидкость.
Гидростанция может устанавливаться в защитном шкафу или на раме строительной машины. Компоновка должна обеспечивать доступ к фильтрам, заливной горловине, контрольным точкам и элементам регулировки без демонтажа несущих конструкций.
Для механизмов, удерживающих груз или рабочую платформу, клапаны безопасности размещаются максимально близко к исполнительному механизму. Это ограничивает перемещение при повреждении трубопровода или рукава высокого давления.
Гидросистема под конструкцию строительной машины
Исходными данными для разработки служат схема механизма, нагрузки на исполнительные органы, требуемые скорости и последовательность операций. Для подъёмного оборудования дополнительно определяются крайние положения, условия удержания нагрузки и порядок аварийного опускания.
ПНЕВМАКС согласует расположение гидростанции и гидроблоков, точки подключения цилиндров и гидромоторов, электрическое питание и управляющие сигналы. Для действующего оборудования учитываются существующие трубопроводы, исполнительные механизмы и доступное монтажное пространство.
Гидравлическая схема формируется по рабочему циклу конкретной машины: открытию затвора, подъёму платформы, перемещению опалубки, вращению лебёдки или работе формовочного механизма. Поэтому одинаковые по мощности гидростанции могут существенно различаться по составу клапанов, способу управления и требованиям к безопасности.
