Клапан быстрого выхлопа - установка и ремонт

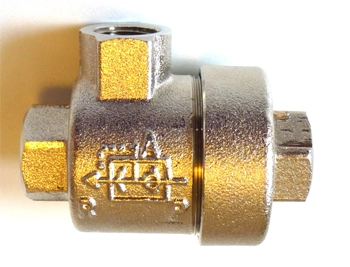

Клапан быстрого выхлопа модель 503

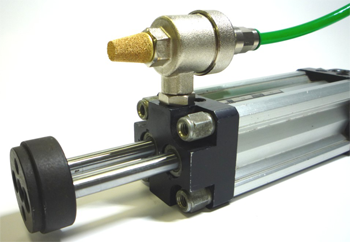

 Пример установки клапана быстрого выхлопа модели 503 на пневмоцилиндре модели 1325.

Клапан быстрого выхлопа модель 503 — это устройство, позволяющее увеличить скорость движения поршня пневмоцилиндра благодаря выбросу отработанного сжатого воздуха в атмосферу непосредственно из клапана быстрого выхлопа, а не через управляющий пневмоцилиндром распределитель.

Клапан быстрого выхлопа модель 503 устанавливается непосредственно на пневмоцилиндр. Для клапанов быстрого выхлопа модель 503 доступны сервис комплекты модель UR —это поршень-мембрана из полиуретана.

Заменой поршня-мембраны, можно полностью вернуть работоспособность клапана.

Сервис комплект UR подходит также для ремонта клапанов быстрого выхлопа модели VSC фирмы Camozzi Spa.

Внешний вид сервис комплекта

Порядок замены поршня-мембраны

1. Отворачиваем крышку	2. Вынимаем поршень-мембрану из корпуса клапана	3. Клапан разобран	4. Устанавливаем поршень-мембрану в корпус клапана	5. Прикручиваем крышку. Клапан собран

Порядок замены поршня-мембраны

1. Вворачиваем резьбовой фитинг модель 102 в крышку	2. Устанавливаем клапан быстрого выхлопа модель 503	3. Вворачиваем фитинг модель 01 с трубкой, подводящей сжатый воздух	4. Вворачиваем глушитель в канал выхлопа	5. Клапан быстрого выхлопа установлен и подключен

Документы Скачать (1.06 МБ)
