Цилиндры пневматические силовые
Силовые пневматические цилиндры преобразуют энергию сжатого воздуха в механическое движение. В разделе представлены цилиндры для линейного перемещения и поворотные пневмоприводы. Конструкции различаются формой поршня, количеством штоков, материалами корпуса и способом крепления. Эти особенности определяют, какие нагрузки воспринимает цилиндр и сколько места требуется для его установки.
Виды силовых пневмоцилиндров и задачи применения
| Задача или условие эксплуатации | Конструкция цилиндра | Раздел каталога |
|---|---|---|
| Линейное перемещение с присоединительными размерами по ISO 15552 | Пневматические цилиндры с круглым поршнем. Модели различаются материалом штока, наличием магнита и вариантами исполнения. |
Серии 1390–1392 Серии 1319–1321 |
| Повышенные требования к коррозионной стойкости наружных деталей | Цилиндры из нержавеющей стали. Допустимые условия эксплуатации определяются стойкостью металла и уплотнений к конкретной среде. | Серии 1393–1394 |
| Большое усилие при линейном перемещении | Пневмоцилиндры с поршнем диаметром 250 или 320 мм. Развиваемое усилие зависит от рабочего давления. | Серия 1315 |
| Ударные нагрузки и тяжелые условия эксплуатации | Усиленные цилиндры с размерными исполнениями по CNOMO, CETOP или ISO. | Серии 1303–1308 |
| Поперечная нагрузка и необходимость противодействовать повороту штока | Цилиндры с параллельными штоками. Допустимые нагрузки необходимо проверять для выбранного типоразмера и хода. | Серии 1325–1326 |

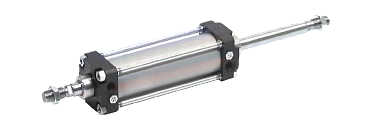

| Сохранение углового положения штока при линейном движении | Пневмоцилиндры с квадратным поршнем, препятствующим повороту штока. | Серии 1348–1350 |
| Ограниченное место по одной из поперечных сторон цилиндра | Плоские цилиндры с овальным поршнем. Форма поршня также препятствует повороту штока. | Серии 1370–1373 |
| Поворот механизма на заданный угол | Реечные поворотные пневмоприводы, преобразующие перемещение поршня во вращение выходного вала. | Серии 1330–1333 |
| Присоединительные размеры по CNOMO | Шпилечные пневматические цилиндры с различными вариантами штока, демпфирования и монтажных принадлежностей. | Цилиндры CNOMO |
Антиповоротная конструкция и способность воспринимать поперечную нагрузку являются разными характеристиками. Квадратный или овальный поршень препятствует вращению штока, но это не означает, что цилиндр допускает любую боковую нагрузку или полностью заменяет внешние направляющие.
Какие параметры определяют применимость пневматического цилиндра
Для линейного перемещения исходными данными служат требуемое усилие, рабочее давление, ход и скорость. Дополнительно учитывают направление нагрузки, ее массу, положение цилиндра и условия торможения в конце хода. Для поворотного движения вместо линейного усилия и хода определяют необходимый крутящий момент и угол поворота.
Если механизм создает боковую нагрузку или крутящий момент на штоке, необходимо проверить допустимые значения для конкретной конструкции. Наличие магнита в поршне позволяет использовать соответствующие магнитные датчики положения, но само по себе не обеспечивает точность остановки механизма.
Материалы корпуса, штока и уплотнений должны соответствовать температуре и условиям окружающей среды. Регулируемое демпфирование предназначено для торможения в конце хода; его возможности проверяют с учетом скорости и перемещаемой массы.
Замена пневмоцилиндра: стандарт и монтажные размеры
При замене установленного цилиндра необходимо сопоставить стандарт, диаметр поршня, ход, конструкцию и резьбу штока, расположение пневматических присоединений и размеры креплений. Для магнитных моделей дополнительно проверяют совместимость датчиков и способ их установки.
Совпадение стандарта не означает полного совпадения всех исполнений. Проходной шток, антиповоротная конструкция, магнитный поршень и другие особенности могут влиять на габариты и монтаж. Размерные чертежи, рабочие параметры и обозначения исполнений приведены в соответствующих разделах серий.
